WAW3000-02,WAW3000-03,过滤减压阀

价格
电议

型号
WAW3000-02WAW3000-03过滤减压阀

品牌
无锡德田

所在地
暂无

更新时间
2022-07-21 09:02:56

浏览次数
次

    简单介绍

    WAW3000-02WAW3000-03过滤减压阀德田过滤减压阀DeTian过滤减压阀价格过滤减压阀生产厂家




    WAW3000-02WAW3000-03过滤减压阀 的详细介绍
    WAW3000-02WAW3000-03过滤减压阀德田过滤减压阀DeTian过滤减压阀价格过滤减压阀生产厂家

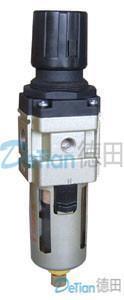

    WAW系列过滤减压阀

    一、图形符号


    二、技术参数
    保证耐压力 1.5MPa
    高使用压力 1.0MPa
    环境及流体温度 5～60°C
    过滤精度 25um
    容器材料 聚碳酸脂
    防护罩 WAW2000(无) WAW3000～4000(有)
    调压范围 WAW2000～4000:0.05MPa～0.85MPa
    阀型 带溢流型

    *1、还有调压范围：0.02～0.2MPa。
    *2、还有5、50um    可供选择

    型号 规格 配件 放水器功能 自动排水型号
    额定流量 接管口径 压力表口径（G） 重量 托架 压力表
    (W/min) (G) (Kg)
    WAW2000-0 B220 G36－10－01 手动排水 －－
    WAW2000-02 1/4" －－
    WAW3000-02 2000 1/4" 1/8" 0.56 B320 a.停气排水 －－
    WAW3000-03 3/8" －－
    WAW 3/8" 1/4" 1.15 B420 G46－10－02 WAW4000-03D
    WAW4000-04 1/2" WAW4000-04D
    WAW 3/4" 1/4" 1.21 B420 b.手动排水 WAW4000-06D
    WAW5000-06 5500 3/4" 1/4" 1.7 B420 WAW5000-06D
    WAW5000-10 1" WAW5000-10D

    流量特征曲线 （进口压力P1＝0.7MPa)


    压力特征曲线（进口压力P1＝0.7MPa 出口压力P2＝0.2MPa 流量Q＝20NW/min(ANR)


    三、外形及安装尺寸



    WAW2000

    WAW3000～5000




    型号 口径G A B C D E F G H J K L M N P
    WAW2000 1/8"～1/4" 40 164.5 78 40 56.8 30 34 43.5 5.4 0
    WAW3000 1/4"～3/8" 53 211 92.5 53 60.8 39 40 46 6.5 8 53 2.3 42.5 56
    WAW 262 112 70 70.5 49.2 54 53.5 8.5 10.5 70 2.3 52.5 73
    WAW4000－06 1/2"～3/4" 75 267 114 70 70.5 49.2 54 55.5 8.5 10.5 70 2.3 52.5 73
    WAW5000 3/4"～1" 90 338 116 90 75.5 49.2 54 62 8.5 10.5 70 2.3 52.5 90
