M-SYSTEM 爱模系统 薄形变换器 M3-UNIT 系列

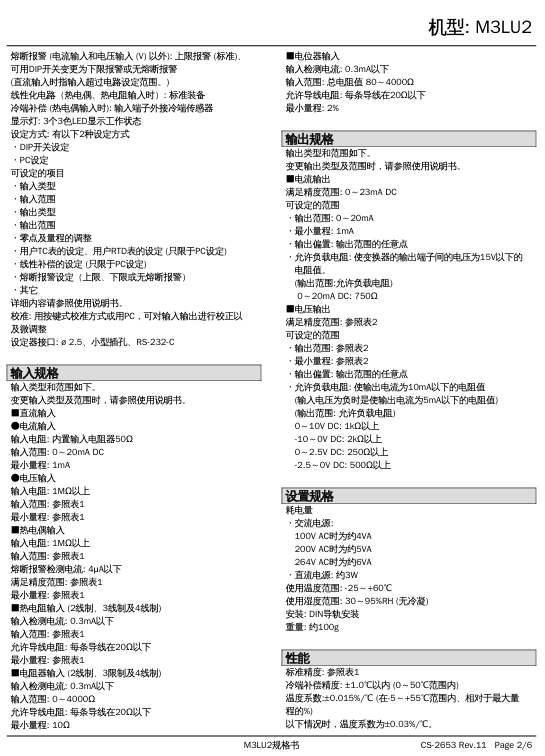

订货时的事项 ・机型代码: M3LU2－①/②③ 电阻值 80～4000Ω ◆电阻器输入 0～4000Ω 输出信号（可选择、设定以下内容） ◆电流输出 0～20mA DC ◆电压输出-2.5～+2.5V DC-10～+10V DC ①供电电源 ◆交流电源 M2: 100～240V AC (允许电压范围 85～264V AC、47～66Hz) ◆直流电源 R4: 10～32V DC (允许电压范围 9～36V DC、纹波系数 10%p-p以下) ②设定方式 A: PC及DIP开关 B: DIP开关 ③附加代码 ◆选配规格 未填写: 无选配规格 /Q: 选配规格（请从选配规格之项另行选择） ①～③在下列代码中选择。 （例如: M3LU2－R4/A/Q） ・选配规格（例如: /C01） ・请使用订购表格（No:ESU－2653） 无特殊时的出厂设定值如下。 输入信号: 4～20mA DC 输出信号: 4～20mA DC 输入信号（可选择、设定以下内容） ◆直流输入 ・电流输入: 0～20mA DC ・电压输入（mV）: -1000～+1000mV DC ・电压输入（V）: -10～+10V DC ◆热电偶输入 (PR)、K (CA)、E (CRC)、J (IC)、T (CC)、B (RH)、R、S、 C (WRe 5-26)、N、U、L、P (Platinel Ⅱ) ◆热电阻输入 Pt 100 (JIS ’97、IEC)、Pt 200、Pt 300、Pt 400、Pt 500、 Pt 1000、Pt 50 Ω (JIS ’81)、 JPt 100 (JIS ’89)、Ni 100、 Ni 120、Ni 508.4 Ω、Ni-Fe 604、Cu 10 (25℃) ◆电位器输入 选配规格 ◆涂层（详细内容请参照公司网页） /C01: 硅涂层 /C02: 聚氨酯涂层 /C03: 橡胶涂层 相关产品 ・组态软件连接电缆线（机型: MCN－CON、COP－US） ・组态软件（机型: M3CFG） 可从本公司的网站下载组态软件。 注）此软件的运作状况是在日文版与英文版OS上确认的。 机器规格 构造: 薄形前面端子构造 连接方式: 连接器型欧式端子盘 (适用电缆线: 0.2～2.5mm2、露线长度为8mm) 机壳材质: 灰色耐燃性树脂 隔离: 输入－输出－电源间 输出范围: -15～+115% (不能输出0mA以下的电流输出) 零点调整范围: -15～+15% (可从前面调整) 量程调整范围: 85～115% (可从前面调整)
