液体超声波流量计DN2200AFV系列选择方法 流量计选型是仪表使用的头等大事，流量计可测量的管道碳钢，不锈钢等单层，不能带内衬，耐温160℃，工作温度小于120℃，

一 特点：1、体积小巧携带方便。

      2、利用数字多脉冲宽带技术。

      3、用于移动式测量、计量检测、数据对比、仪表测量是否正确判断等目的。

     4、精度可靠，国内众多检测部门使用，经受严格考核，性能稳定准确。

      5、适合相对纯净液体流量的管外测量 ，尤其是水流量测量，在工业循环水、空调制冷循环水、原水、高压水、自来水应用广泛。

      6、配数据存储器，容量可基于用户SD读卡器内存大小而定，可高达8G海量存贮（常规可存储5年以上数据，用户可自由设置存储时间，读取数据后，可自动生成各种所需报表并打印输出，用户可选配

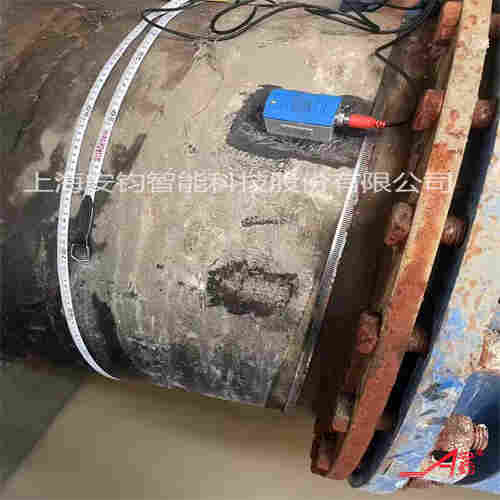

 二、当超声波波速在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面表达式： 超声流量计计量原理 θ：为声束与液体流动方向的夹角 M：为声束在液体的直线传播次数 D：为管道内径 Tup：为声束在正方向上的传播时间 Tdown：为声束在逆方向上的传播时间 △T=Tup— Tdown 时间差 原油流量计时差式测量原理 三、安装步骤 首先，参数设置 按MENU,出现一个闪动光标，输入数字11，出现管道外直径，按ENT,出现＞－后，输入管道外直径，再次按ENT，确认输入，按▼╱+出现M12.按ENT,出现＞－后输入管道壁厚，再次按ENT，确认输入。按▼╱+直到出现M14（管道材质类型），按ENT，然后再按▼╱+，选择管道材质类型，在次按ENT，确认输入。按▼╱+出现M16，按ENT。然后再按▼╱+，选择管道衬里，在次按ENT，确认输入。按▼╱+出现M20（选择流体类型），按ENT，再按▼╱+，选择流体类型，在次按ENT，确认输入，按▼╱+出现M23（选择传感器类型），按ENT，再按▼╱+，选择传感器类型，在次按ENT，确认输入，按▼╱+出现M24（选择传感器安装方法），再按▼╱+，选择传感器安装方法，一般选择Z法安装，然后再按MENU，输入25，出现安装距离，按照流量计提供的安装距离进行安装。 第二步，安装 按MENU，输入数字90，出现质量Q，同时调整探头保证Q数值为70以上说明该探头位置为合适位置，按▼╱+，出现M91，S时间传输比出现98%-102%之间就可以（此时要达到理想目标要细微调整探头位置，要有耐心）。然后按按MENU，输入01.就可以看到流量，流速，等参数

注意： 1、探头和管道接触面一定要涂上耦合剂，保证探头和管道之间紧密结合， 2、安装时候务必保证管道有流体通过，好找信号。 3、两只探头必须在同一根管道上。 4、安装可选型Z式安装方式。 更多的安装，原理问题，欢迎咨询~
