价格
￥2,000.00
型号
SHF3
品牌
承德盛合智能
所在地
河北省 承德市
更新时间
2026-01-12 08:12:12
浏览次数
次
概述

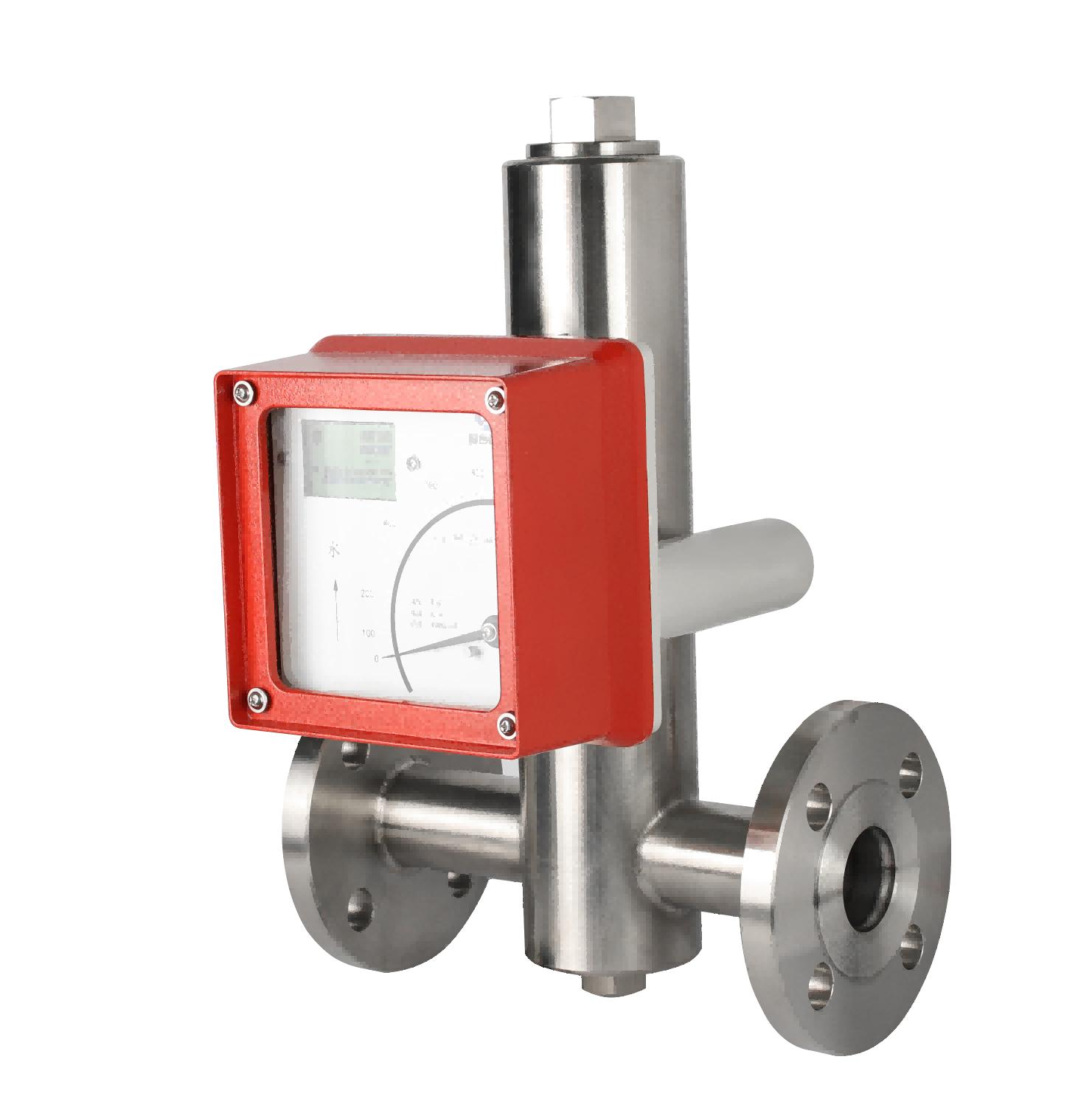

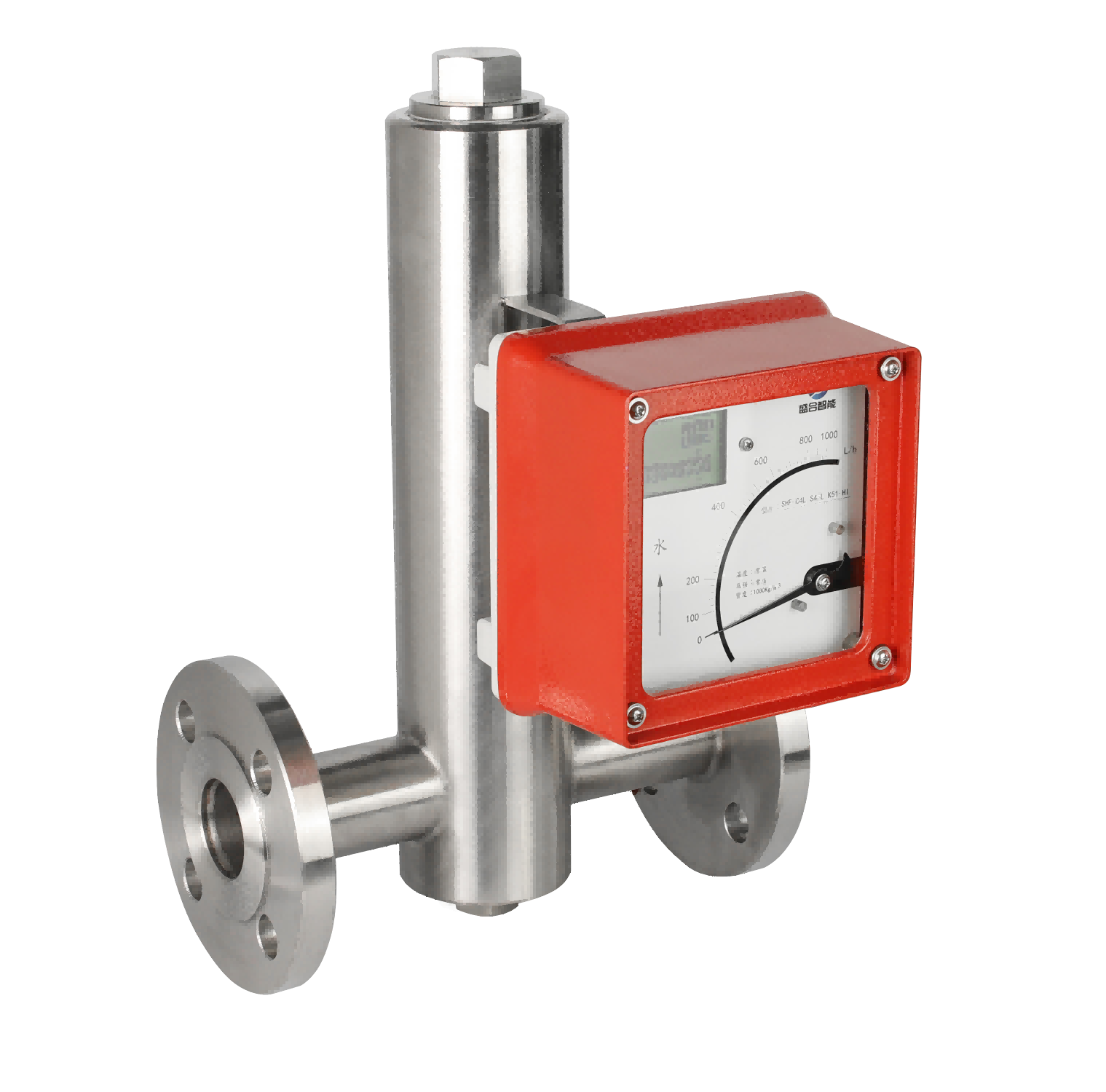

水平转子流量计，符合JB/T6844-2015行业标准，全金属结构设计，耐高温高压、防腐；LCD液晶显示瞬时流量、累积流量显示。具有掉电保护、数据恢复及错误自诊断功能；产品结构简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业，液体、气体、蒸汽介质的测量与过程控制。
主要技术参数
|
仪表型号 |
SHF |
||
|
测量范围 |
下限量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
|
上限量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
||
|
量程比 |
10：1 |
||
|
准确度等级 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
|
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
防护等级 |
IP65 IP67 |
||
|
公称压力 |
DN15-DN50 4.0Mpa |
||
|
DN80-DN200 1.6Mpa |
|||
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
|
远传型 |
-20℃～+80℃ |
||
|
环境温度 |
就地型 |
-40℃～120℃ |
|
|
远传型 |
-20℃～70℃ |
||
|
连接形式 |
法兰链接 标准HG/T20592-2009 |
||
|
电缆接口 |
本安型：M20×1.5 隔爆型：1/2”NPT |
||
|
防爆标志 |
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
||
|
主体材质 |
304S，316L，Ti，不锈钢衬PTFE，其它 |
||
|
安装形式 |
3 |
水平安装形式，流体流动方向，自左向右或自右向左 |
|
|
指示器 |
|
现场就地瞬时流量指示 |
|
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆 |
||
|
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
||
|
|
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
其他推荐产品
会员服务热线：010-62681193
展会合作/友情链接：010-62681114
京公网安备 11010802023672号
水平金属管浮子流量计浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 *外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量W，向上的浮力F和流体的动 力P，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。
