价格
电议
型号
LDS20405
品牌
扬州志力
所在地
江苏省 扬州市
更新时间
2025-12-14 10:03:36
浏览次数
次
其他推荐产品
会员服务热线：010-62681193
展会合作/友情链接：010-62681114
京公网安备 11010802023672号
我们的质量方针：以客户需求为宗旨，以科技创新为动力，以严格管理为保证，以国际水平为目标，为广大客户提供满意的产品和服务。
我们的价值观：团结和睦、志同道合、诚实守信、尊崇创新、严谨守纪。

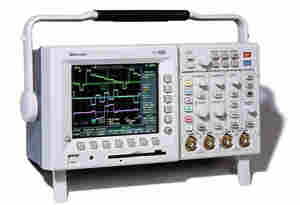

一、LDS20405手提式数字存储示波器 http://www.chem17.com/st373964/product_29382582.html定义：
数字存储示波器，所谓数字存储就是在示波器中以数字编码的形式来储存信号。一般具有以下特点：
可以显示大量的预触发信息
可以通过使用光标和不使用光标的方法进行全自动测量
可以长期存储波形
可以将波形传送到计算机进行储存或供进一步的分析之用
可以在打印机或绘图仪上制作硬考贝以供编制文件之用
可以把新采集的波形和操作人员手工或示波器全自动采集的参考波形进行比较
可以按通过/不通过的原则进行判断
波形信息可以用数学方法进行处理
二、LDS20405手提式数字存储示波器产品特点:
手持式数字示波表集数字存储示波器、数字万用表、数字频率计三者功能于一体，采用电池供电，图形液晶显示，是电子测量领域里一类*的实用仪器。 本设计采用嵌入式设计技术，把微控制器、A/D 转换器、LCD 控制器等核心部件嵌入该系统，并利用嵌入式操作系统、ASIC 设计技术、LCD 图形显示技术及数字信号处理技术等综合设计的嵌入式仪器系统。该仪器功能齐全，并且体积小、重量轻，携带和操作都十分方便，具有极高的技术含量、很强的实用性和巨大的市场潜力，代表了当代电子测量仪器的一种发展趋势。
三、LDS20405技术指标：
LDS22005
LDS22010
LDS21005
LDS21010
LDS20605
LDS20610
LDS20405
LDS20410
LDS20205
LDS20210
垂
直
系
统
通道
CH1、CH2、模拟数字转换器，8比特分辨率
垂直偏转参数
2mV/div-50V/div，1-2-5进制14分挡
模拟带宽
200MHz
100MHz
60MHz
40MHz
25MHz
单次带宽
DC~200MHz(LDS22010)、DC~100MHz(LDS21005、LDS21010、LDS22005)、DC~60MHz(LDS20605、
LDS20610)、DC~40MHz(LDS20405、LDS20410)、DC~25MHz(LDS20205、LDS20210)
扩展带宽(2mV/div)
DC~40MHz(200MHz产品) -3dBDC~20MHz(100MHz以下产品) -3dB
模拟频带宽度限制、典型的
20MHz(200MHz、100MHz、60MHz、40MHz产品)
5MHz(25MHz产品)
上升时间
≤1.8ns
≤3.5ns
≤5.8ns
≤8.7ns
≤14ns
低频限制(交流耦合)
≤10Hz(在BNC上)
探头衰减系数设定
1×、10×、100×
动态范围
≥12div(屏幕中心基线±6div)
输入阻抗
电阻(1±2%)MΩ 电容(20±5)pF
总线大输入电压
400V(DC+ACpeak) 频率≤400Hz(在1MΩ输入阻抗上)
偏转参数允许误差
≤±(3%+1个像素)(5mV/div以上)≤±(4%+1个像素)(2mV/div以上)
共模抑制比
≥20dB 在50MHz
开路噪声
≤0. 在5mV/div档
漂移
短期漂移：≤0.5div 长期漂移：≤1div
波形运算及分析
CH1±CH2、CH1×CH2、CH1/CH2、FFT、微分、积分、SFFT、直方图、相关系数
水
平
系
统
采样率
实时总线高采样速率05系列为500MSa/s, 10系数为1GSa/s
等效总线高采样速率为50GSa/s
波形内插
Sin(x)/x
记录长度
4kB/CH可扩展至512kB或1MB
水平工作方式
主扫描、主扫描+延迟扩展扫描、X-Y
扫描时基
1-2-5步进 50s/div~1ns/div(200MHz产品)；50s/div~5ns/div(100MHz产品)
50s/div~10ns/div(60MHz、40MHz产品)；50s/div~20ns/div(25MHz产品)
注：05系列的200MHz产品时基档位总线大为5ns/div
采样率和延迟时间精度
±100ppm
X-Y特性
X(CH1)频率带宽：DC~垂直满带宽 -3dB 相位差：≤3°在5MHz时
触
发
触发源
CH1、CH2、EXT、市电
外触发输入阻抗
电阻(1±2%)MΩ电容约(20±5)pF
总线高安全输入电压
400V(DC+ACpeak)≤1kHz
触发灵敏度
内：≥1div(频率上限到40MHz)，≥2div(频率大于40MHz以上)，≥2div、TV-V、TV-H视频触发
外：≥100mVp-p频率上限到40MHz，≥200mVp-p频率大于40MHz以上，200mVp-p、TV-V、TV-H视频触发
自动触发范围
100Hz~100MHz 方波信号
触发电平范围
内触发：±4div 外触发：±1.6V
低频抑制
约100kHz以下频率被抑制
高频抑制
约100kHz以上频率被抑制
触发方式
边沿触发、脉冲触发、视频触发、斜率触发
测
量
光标测量
测量光标间的电压差△V，测量光标间的电间差△T，测量光标间的频率1△T
自动测量
电压参数：峰峰值、幅值、总线大值、总线小值、顶端值、底端值、平均值、均方根值、过冲、预冲
时间参数：频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、
延迟1-2、延迟1-2
显
示
显示屏
规格5.7寸真彩显示
像素:320(水平)×234(垂直)点，宽度：典型值≥80cd/m^2
波形显示区像素
垂直：200点(满度)、25点/div，水平：250点(满度)、25点/div
显示类型
点、矢量
显示方式
常规
平滑
平均：平均次数2^n(n=1~8可选)
峰值：扫描时基在20ms/div~2μs/div档级，具有包络显示和毛刺捕获能力
余辉：时间调节范围：关、100ms、500ms、1s、2s、5s、10s、无限，
校准信号
幅度
0.5Vp-p≤±1%
频率
可选1KHz、10KHz、100KHz方波
输入接口
输出接口
USB口(主、从)、RS232串口、RJ45网口(选配)
存储
波形存储
10组
设置存储
10组
物
理
特
性
电源
AC100V~240V±10%45Hz~440Hz
功率
约25W
外形尺寸及质量
300mm×150mm×130mm 2.5kg
