局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此对局部放电的有效检测对电力设备的 安全经济运行具有重要意义。

局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波 、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和高频法）、电化学法和光学法等检测方法。

传统的局部放电检测仪,其测量信号的响应频率一般不过1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为高频检测技术创造了条件，使 其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。

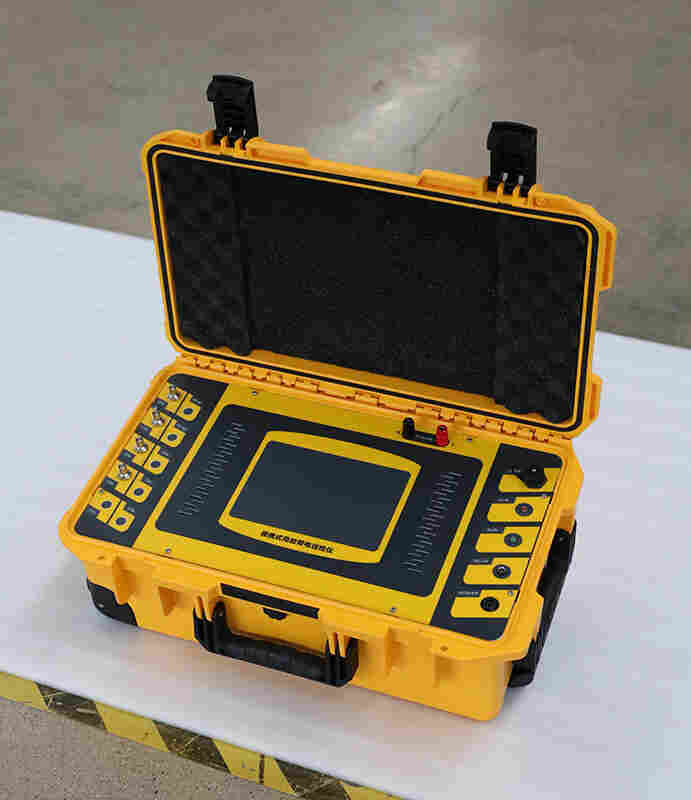

GDPD-414便携式局放诊断分析仪采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际*的局放检测技术研发生产的便携式高效的 带电高压绝缘设备的局放巡检工具，根据不同被测品可以灵活配置各种不同传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测； 使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的*诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

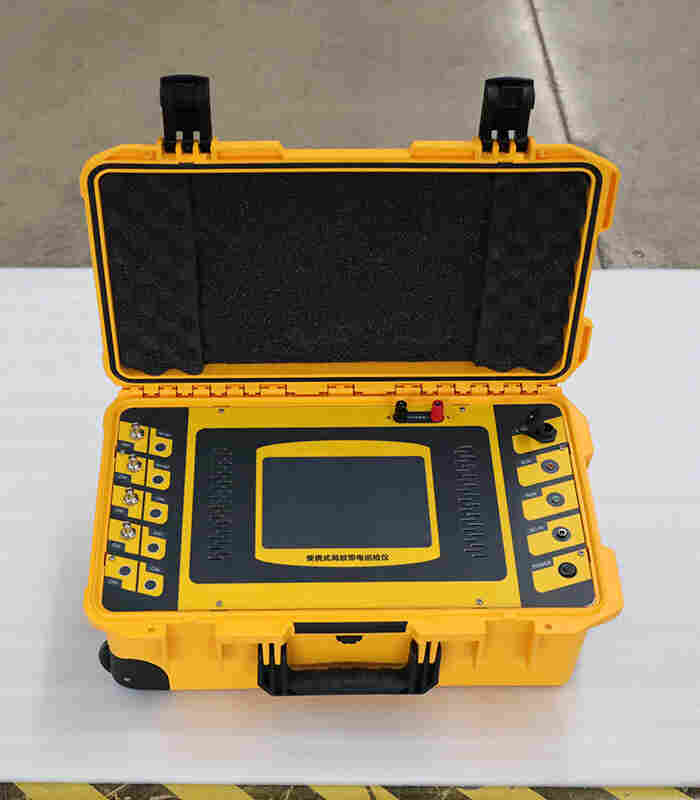

• 整机采用便携式ABS工程机箱，PD检测主机、电脑一个机箱、传感器、充电器、信号电缆均放置便携式工程附件箱内，重量小于8KG，1人即可携带和操作。
• 便携式局放信号处理主机：采用研发的高速DSP/FPGA采样板卡，4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到电脑终端。
• 分析软件基于ARM嵌入式系统，显示软件基于windows系统。
• 一台数据采集主机可同时配置4路相同或不同的传感器，可进行4路信号同时采集分析。
• 可按客户要求配置6路、8路、16路信号同时采集的主机方案，以应对不同的测试需求。

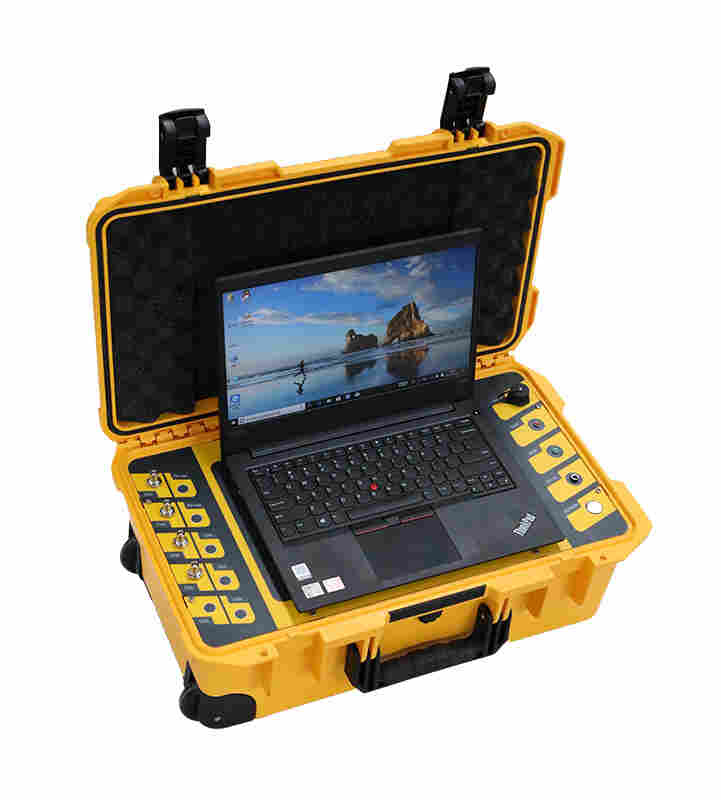

• 可配置手持式显示平板或14寸笔记本电脑作为显示分析终端。
• 软件系统根据检测数据，判断放电能量和部位，能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
• 实时数据存储：测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
• 限报警：软件采用红、黄、蓝三色指示方式，提示局部放电的严重程度方便信息读取。
• 平均无故障时间：大于50000 小时
• 多种信号同步采集方式：内同步、外同步随时切换，方便相位固定及数据分析。
• 电磁兼容：
  • 静电放电抗扰度满足GB/T级
  • 阻尼振荡波抗干扰度满足GB/T 3级
  • 工频磁场抗扰度满足GB/T级
  • 脉冲磁场抗扰度满足GB/T级
• 电源：采用12V锂电池供电，整机功耗< 20W，可持续工作8小时以上。
• 环境条件：
  • 存储温度：-40℃～+85℃
  • 工作温度：-20℃～+60℃
  • 相对湿度：5%～95%在35℃下无凝露
• 重量轻、易携带，很适合现场使用
  • 信号采集主机 重量<3kg
