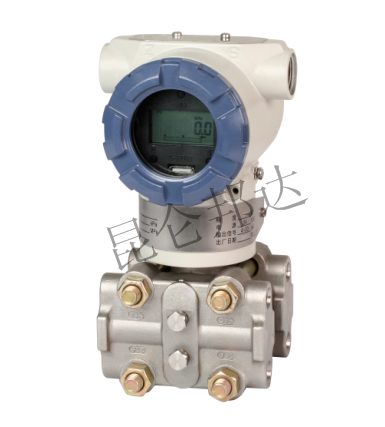

数字化电容压力差压变送器

价格
电议

型号
JYB-3151

品牌
北京昆仑邦达联合科技有限公司

所在地
海淀区

更新时间
2023-07-18 10:46:54

浏览次数



    产品特点
    JYB-3151型核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化,满足日益提高的工业现场应用之要求。为此,软件中应用了数字信号处理技术,使其具有优良的抗干扰能力和零点稳定性,且具备零点自动稳定跟踪能力(ZSC)和温度自动补偿能力(TSC)。
    强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量,及0~模拟指示,按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,而且可以重新对变送器进行,极大地方便了现场调试。
    S-PORT串行通信口通过转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。接RS485模块可以实现数字信号远传,或构建RS485工业局域网。
    信号转换,信号采集与处理及电流输出控制采用了一体化设计,使结构更加紧凑可靠。

    产品特点
    性能指标
    (参考条件:无迁移状态,硅油灌充液,316L隔离膜片)
    输出信号: 二线制
    负载特性: (见右图)
    精 度:
    线性输出:±0.075~±0.1%(对量程比为1:1),包括线性、变差、重复性的综合误差。
    开方输出:在输出压力为4 -时为±(0.2%的标准定量程+ 0.05的上限)。
    稳 定 性: 对于DP量程代号3、4、5,为高量程的±0.2%,对 于其他的量程代号,为高量程的±0.25%。
    湿度:0-相对湿度
    启动时间:在小阻尼时,多20秒钟。
    容积吸取量:小于0.16cm3。
    阻 尼: 电气阻尼为0~32秒。
    此外,敏感元件还有0.2秒的恒定阻尼时间
    静压影响(DP变送器)
    零点误差: 对于14MPa为高量程的±0.25%对于量程代号3为高量程的±0.5%,通过零点调整可以得到校正。
    量程误差:每6MPa可校正到输入±25%或对于量程代号3为±0.5%。这种误差在安装前可以调校消除。
    静压影响(HP变送器)
    零点误差:对于32MPa为高量程的±1.0%。通过零点调整可以得到校正。
    温度影响
    ·在大量程零点误差:每56℃为量程的±0.5%。的影响包括量程和零点误差:每56℃为量程±1.0%。对于量程范围编号3影响量加倍。
    ·在小量程零点误差:每56℃为量程的±3%。的影响包括量程和零点误差:每56℃为量程±3.5%。对于量程范围编号3,影响量加倍。
    振动影响:频率0~200Hz任意方向上每个g为±0.05%上限值。
    电源影响:小于量程0.005%/V。
    安装位置影响:零点漂移不大于(0.25kPa)此误差可通过校正消除对量程无影响。
    电磁场干扰/射频干扰影响:按照SAMA PMC33.1从20~1000MHz进行试验,场强可高至30V/M
    结构规格
    注:材料适用性请参考10页附件及材质代码。
    接触介质的材料:
    隔离膜片:316L不锈钢,哈氏合金。
    排气/排液阀:316L不锈钢,哈氏合金或蒙乃尔合金。
    工艺法兰和连接头:316不锈钢,哈氏合金或蒙乃尔合金。
    接触介质的o形环:氟橡胶、丁晴橡胶。(可选)
    灌充液:硅油 螺拴:碳钢镀镉
    电子线路外壳:低铜铝
    o形密封圈:丁晴橡胶、氟橡胶。(可选)
    涂漆:聚氨脂。
    工艺连接件:对于范围代号3、4、5的变送器,其两支法兰的中心连接孔距为54mm,孔上为NPT1/4-18;对于范围代号为6、7的变送器则为56mm和NPT1/4-18.对于范围代号为8的变送器则为57.2mm和NPT1/4-18。对于范围3、4、5的变送器,其两支连接头上引压孔为NPT1/4-14法兰连接头可翻转分别给出50.8mm中心距,54mm,或57.2mm。
    电气连接件:具备现场在线测试端子。
    重 量:不包括选用件,AP、DP、GP和HP型重2.4公斤。

    使用条件
    体防护性能符合:IP67(相关参数)
    电源电压:
    12~45VDC本安防爆型产品须由相应的安全栅供电(标准为24VDC,无负载可工作于12VDC大液晶表头不低于16VDC)
    产品使用环境
    使用温度:-20~+80℃ 储藏温度:-40~+104℃
    湿 度:0~90%
    防爆型产品使用环境条件:
    温度:-20~+40℃ 相对湿度:5~95%
    大气压力:86~106KPa
    本安型产外配安全栅参数:
    Uo≤28r DC、Io≤30mA、Po≤0.84

    规格选型

    标准功能
    工作原理:
    如电气原理框图所示,压力或差
    压产生的电容差经数字化信号转换, 变为频率信号送到微处理器,经过微 处理器运算处理后作为一个电流控制 信号送到电流控制电路,转化为 4~20mA模拟电流输出。
