工作原理

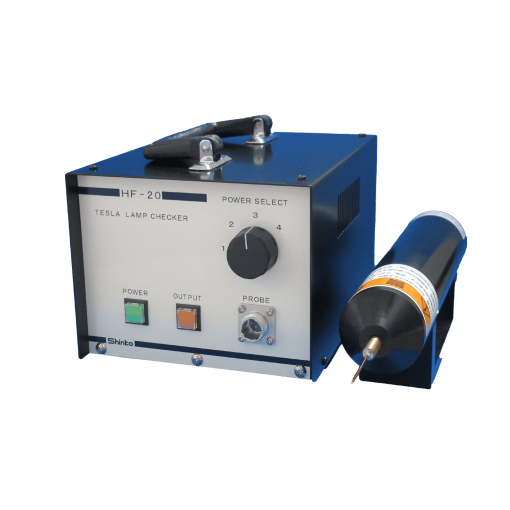

HF-20 依托特斯拉线圈高频高压放电原理开展玻璃真空件检测。仪器内部晶体管振荡电路生成稳定高频信号，升压后输出高压电场，高压传导至手持探测探头。当探头靠近玻璃制真空工件时，高压电场穿透玻璃管壁，工件内部气体受到电离从而产生辉光。如果玻璃壳体存在微孔泄漏，外界空气进入内部，真空度发生变化，辉光的亮度、色彩会出现明显改变，以此识别漏点位置；对于封装有特种气体的灯管、电子管，可依靠辉光的不同色泽，分辨内部封入气体种类。设备输出分为 4 档功率调节，可根据玻璃壁厚、工件尺寸选择合适档位，降低高压对薄壁玻璃件带来的冲击。检测过程无需破坏样品，属于无损检测方式，检测完成后的工件可继续流转生产工序。

结构规格

1. 检测性能参数检测方式：高频高压放电式；高压输出 4 档步进可调；*放电距离 20mm；具备高压外部控制输入接口；工作环境温度 0～40℃，作业环境禁止出现凝露。依靠辉光现象完成判定，无额外声光报警，操作人员目视观察发光状态识别缺陷。

2. 电气与外形参数电源输入 AC100V，50/60Hz，整机*功耗 135VA；主机外形尺寸 172mm（宽）×131mm（高）×220mm（深）。主机箱体带有便携提手，方便在车间内移动转运，壳体采用金属防护外壳，提升电路抗干扰能力。

3. 主机与标配配件主机箱体、手持式高压探测探头、主机与探头之间的高压连接线、电源线。探头采用绝缘防护外壳，探头为放电电极，握持部位做绝缘处理，降低操作风险。探头造型小巧，可伸入小型玻璃管、异形灯管的周边位置开展扫描检测，适配多种外形的玻璃工件。

应用场景

HF-20 适用于各类玻璃真空封装产品的气密性与气体检测。照明行业可用于灯泡、特种灯管出厂检验，筛查玻璃外壳微孔泄漏，判断灯管内部真空状态；电子元器件行业用于电子管、真空玻璃器件的检漏与内部气体判定；医药行业用于玻璃安瓿瓶、玻璃药瓶的密封性筛查，排查瓶体微小漏孔；也可应用于实验室玻璃真空管路、小型真空玻璃容器的检漏作业。设备适合产线抽样检验、成品入库复检，以及新产品试制阶段的样品测试，适配照明制造、真空元器件、制药包装、玻璃仪器加工企业的质检工序。

使用与维护要点

检测前将仪器放置在干燥平整的台面，确认电源线连接稳定，检查探头绝缘外皮无破损。作业前根据玻璃工件壁厚，由低档位逐步上调输出档位，选择合适的高压等级。检测时探头不要直接触碰玻璃表面，保持合适距离观察辉光变化，避免电极直接接触造成划伤。检测结束后，先关闭仪器电源，等待高压回路释放残余电荷，再收纳探头与连接线。日常存放放置于干燥通风的室内环境，避免探头电极积灰受潮，定期检查高压线缆绝缘层状态，维持设备稳定运行。
