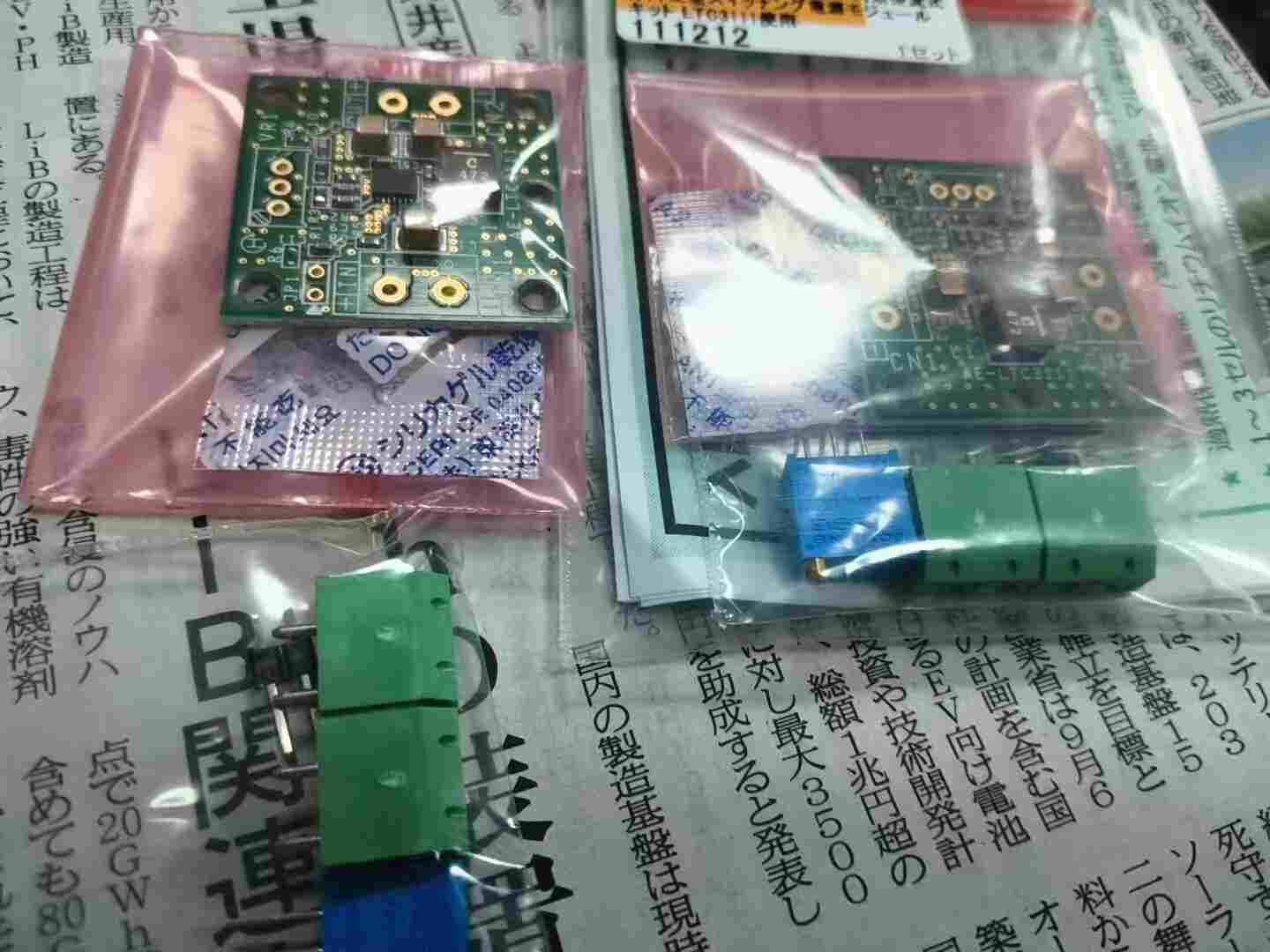

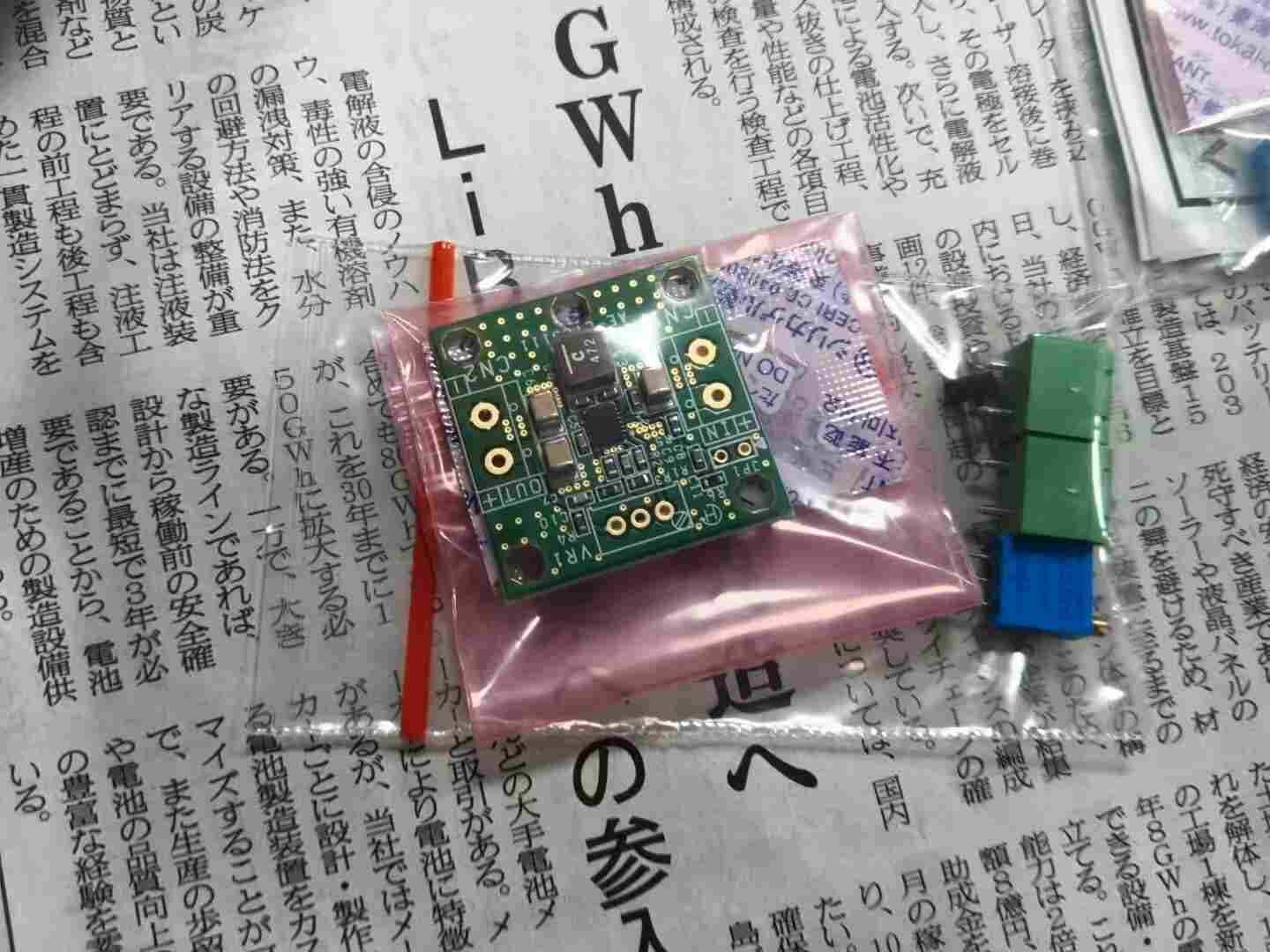

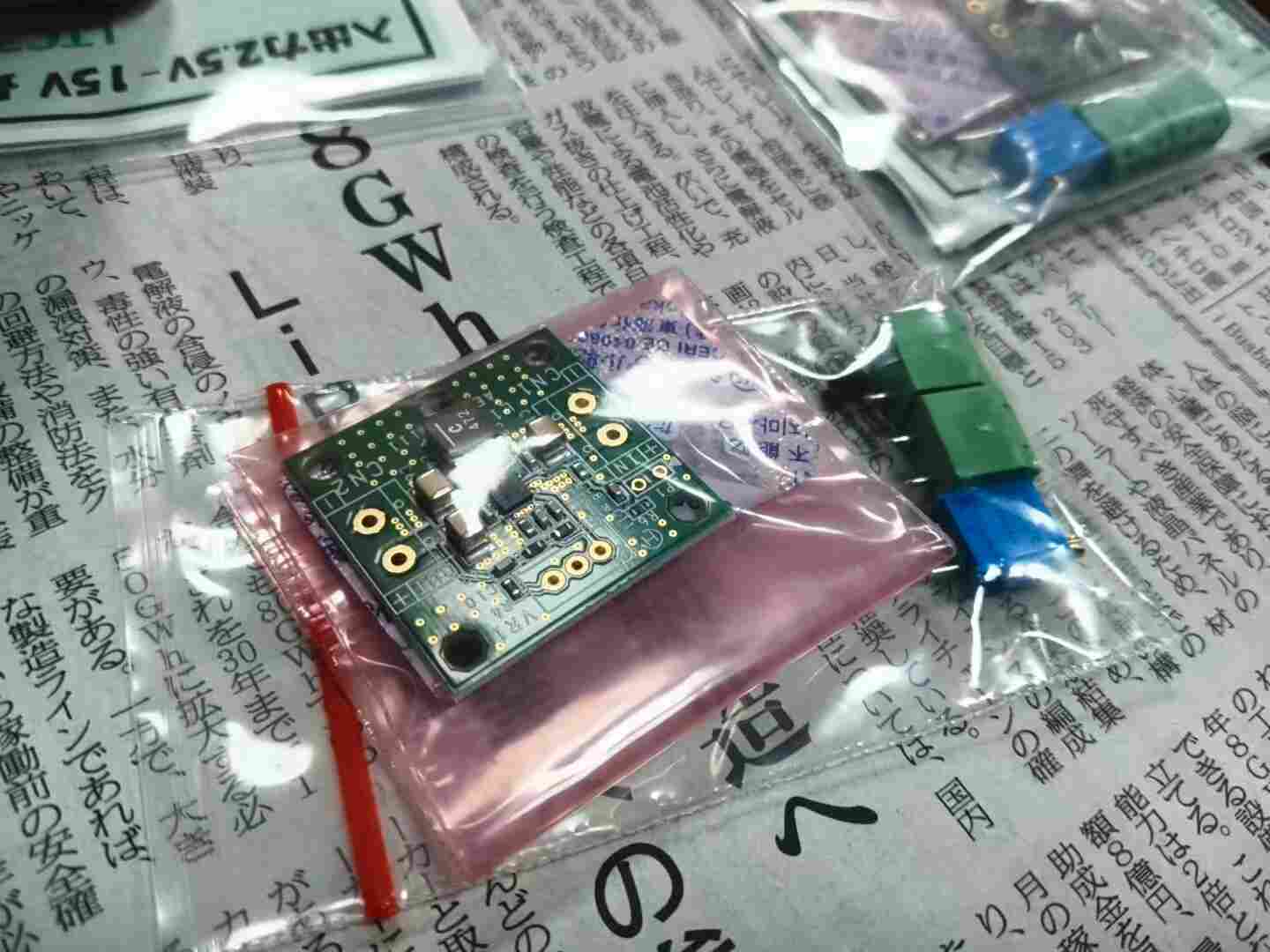

日本株式会社秋月電子通商 AE-LTC3111 是以 ADI LTC3111 为核心的同步整流升降压 DC/DC 电源模块套件。属于单电感四开关架构，当输入电压高于、低于或者等于输出电压时，都可以稳定稳压输出，解决电池供电场景电压跌落的供电难题。 输入输出电压范围均为 2.5V～15V，连续输出电流* 1.5A，*转换效率可达 95%；开关频率 800kHz，支持外部同步（600kHz~1.5MHz），具备 PWM 模式与 Burst 突发模式切换。轻载下静态电流仅 49μA，停机模式电流＜1μA，适合电池低功耗设备。 模块搭载内部软启动、热关断、短路保护，RUN 引脚支持使能控制与欠压锁定。板上预留反馈分压电阻焊盘，可通过更换电阻自由设定输出电压；引出 VIN、VOUT、GND、RUN、SYNC 等测试引脚，方便接入电路调试。套件包含 PCB、电感、电容、LTC3111 芯片等全套元器件，分为散件套件与预焊接成品两种可选。 体积紧凑，开关噪声低，适用于便携式设备、电池供电仪器，输入电压波动工况下依然稳定输出，是电子研发、原型验证、测试工装常用电源模组。

应用场景

便携式检测仪器供电、锂电池多串电源稳压、嵌入式开发板供电、传感器采集模块、物联网低功耗设备、实验室电源原型验证、手持测量设备、电池后备电源系统。
