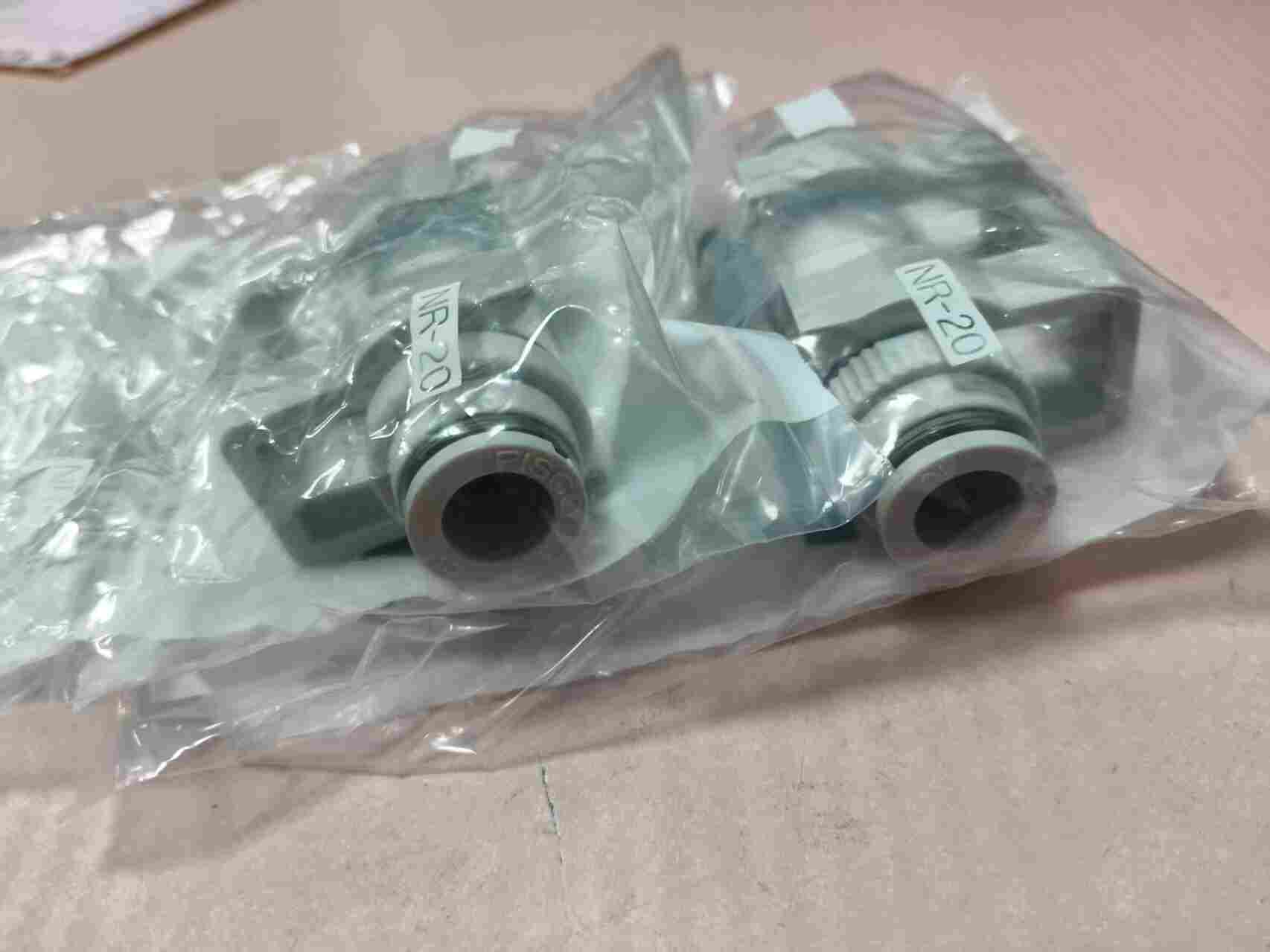

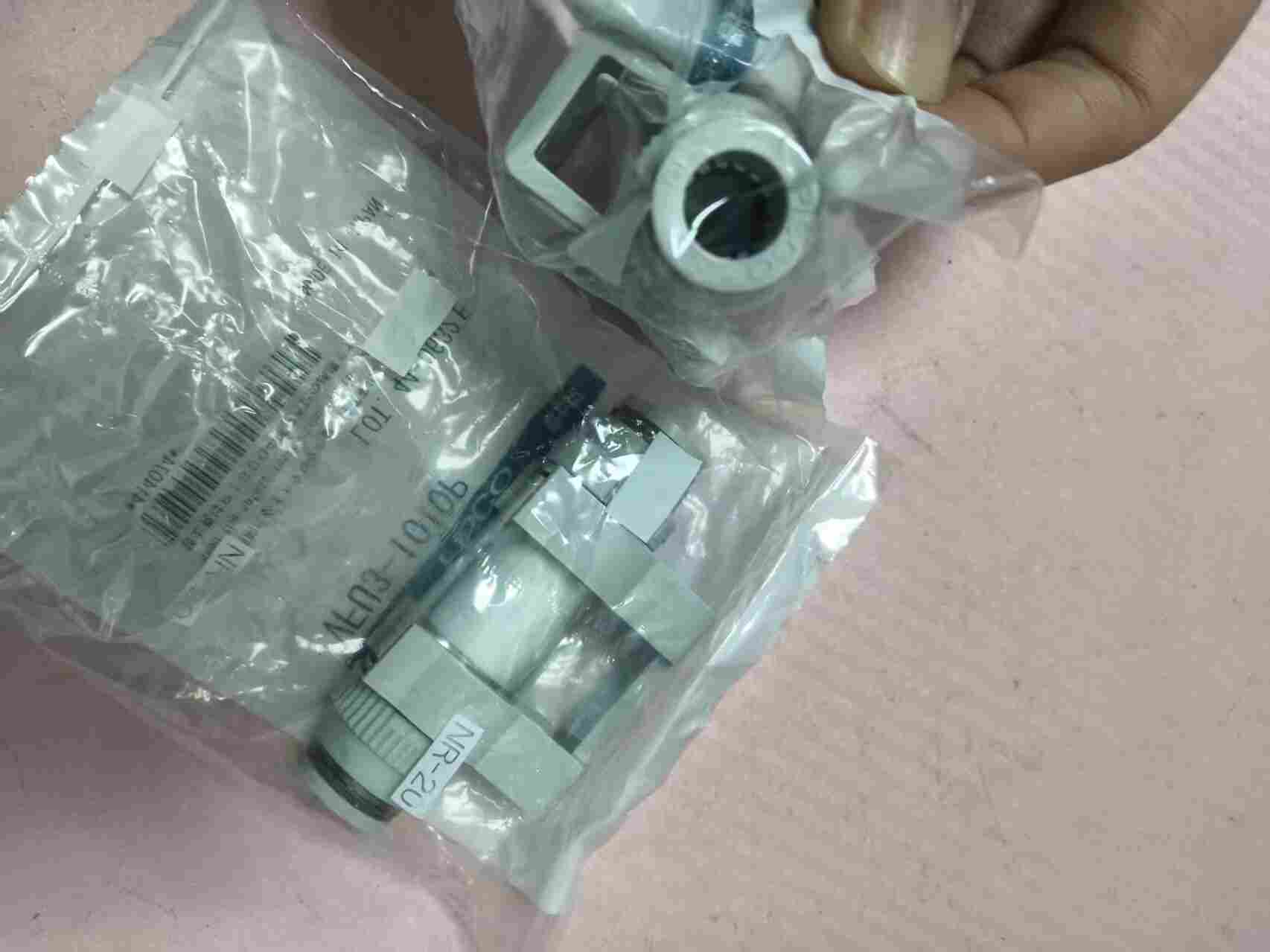

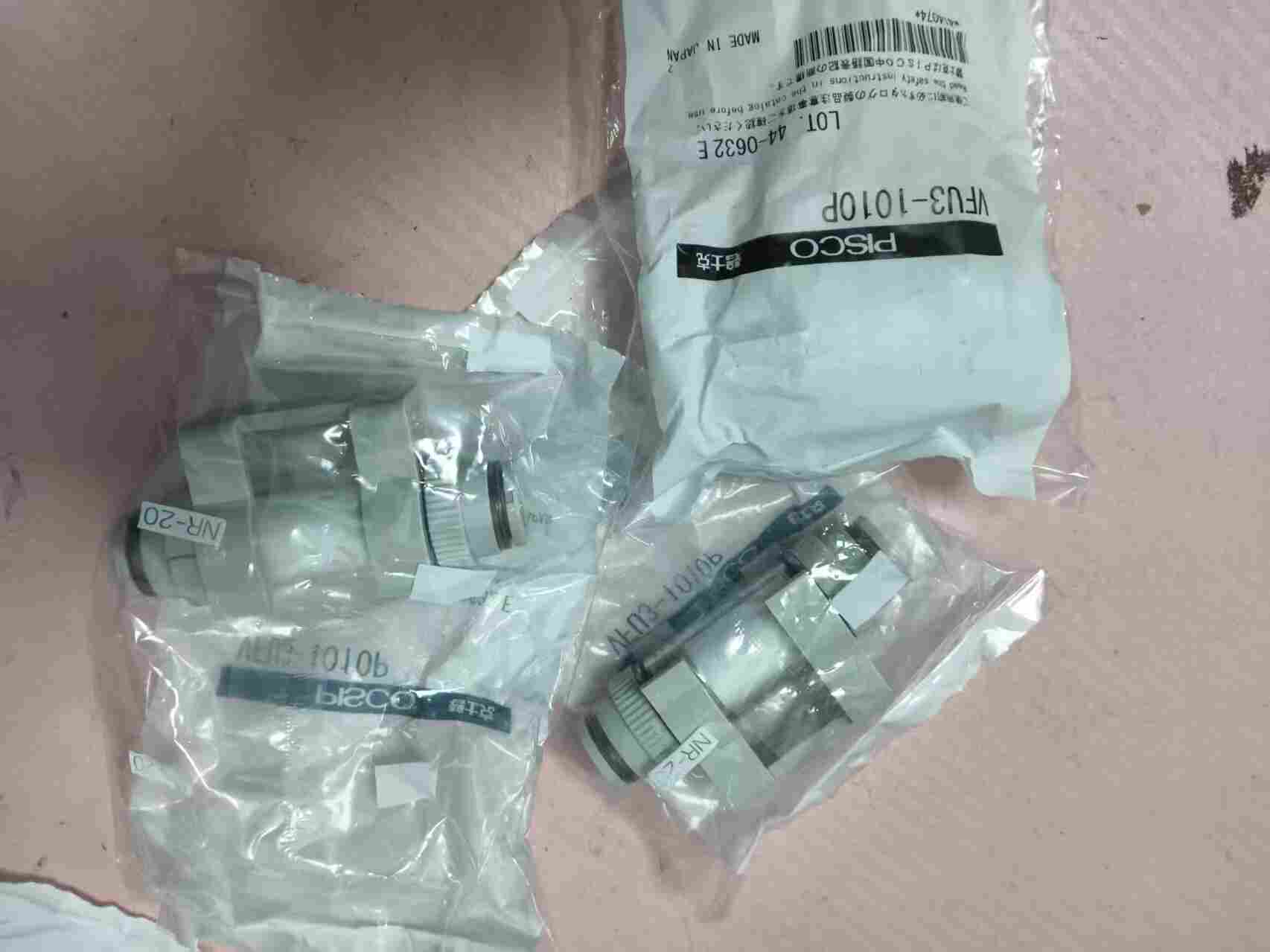

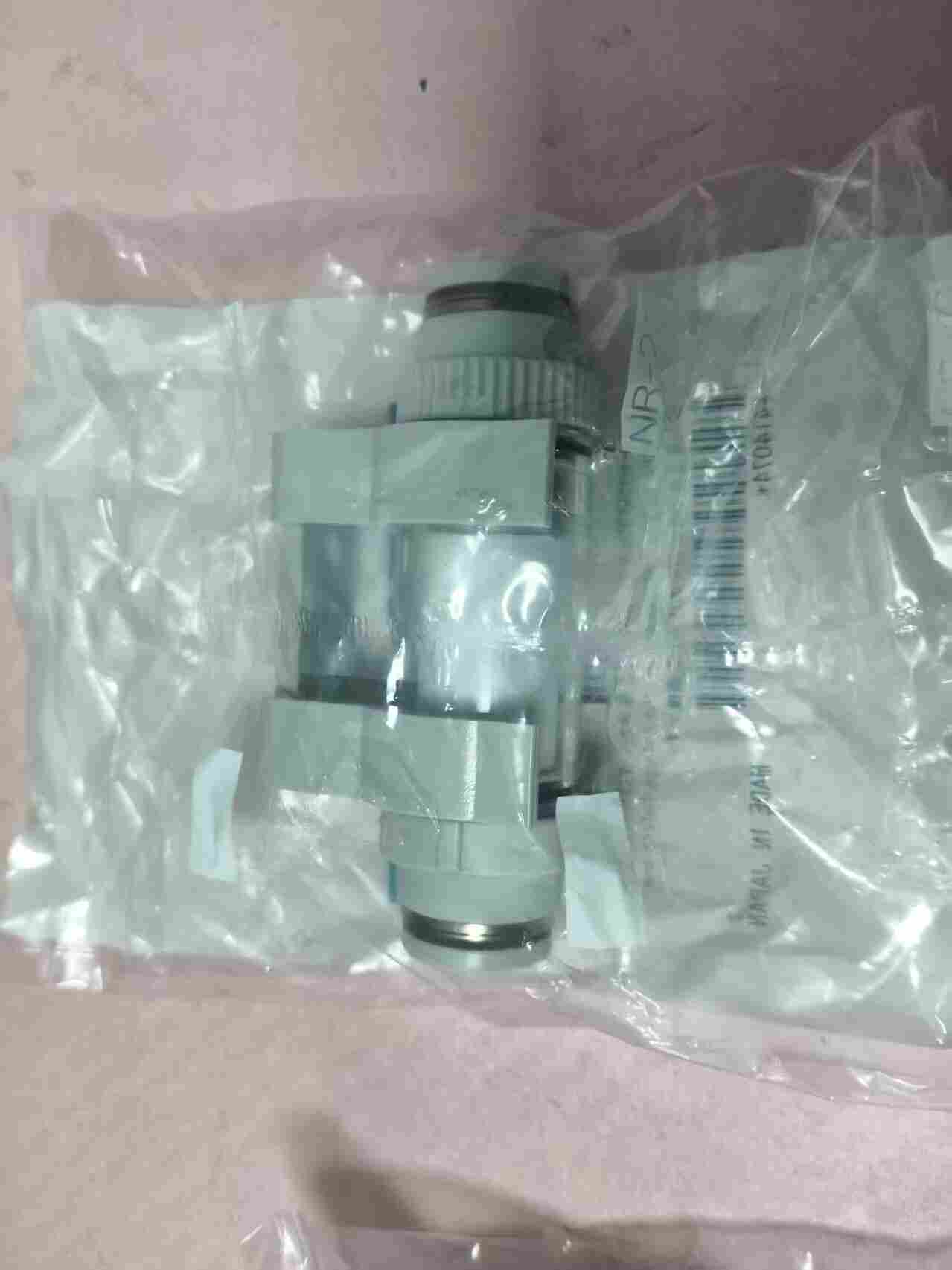

起源背景PISCO 碧铄科（匹士克），日本气动真空元件，专注真空发生器、吸盘、真空过滤器、快插接头研发制造。VFU3-1010P 属于 VFU3 系列 union 型直通真空过滤器，透明壳体可直观观察滤芯脏污状态，两端 Φ10 快插接口，自带固定支架，用于负压真空管路过滤粉尘、水滴杂质，保护真空发生器、电磁阀、压力传感器，是自动化产线真空系统常用 MRO 气动备件。

详细性能参数

• 完整型号：VFU3-1010P

• 产品类型：直通 union 型真空过滤器

• 适配气管外径：两端 Φ10mm 快插接口

• 过滤精度：5μm（收集效率 95%）

• 过滤面积：12.5cm²

• 适用流体：空气（真空负压）

• 压力范围：-100~0kPa（真空工况）

• 使用温度：0~60℃（介质禁止结冰）

• 壳体材质：PCTG 透明树脂；滤芯：PVF；密封件：NBR 丁腈橡胶；支架 POM

• 结构特点：直通管路结构，自带安装固定支架，滤芯可单独更换

• 安装方向：可任意角度安装

• 整机重量：约 32g

• 工业品归类：真空气动元件‑真空过滤器，负压管路杂质保护元件

工作原理真空系统负压气流从入口流入过滤器，气流穿过 PVF 滤芯，管路内部粉尘、细微颗粒、冷凝液滴被滤芯截留；洁净空气流向真空发生器与吸盘；透明外壳可肉眼观察滤芯堵塞情况，滤芯堵塞后可单独拆卸更换，无需整体更换过滤器本体，降低使用成本。

行业优势1、透明 PCTG 外壳，实时目视查看滤芯污染程度，方便安排维护更换； 2、两端 Φ10 快插直通结构，管路拆装快速，任意方向均可安装，布线灵活； 3、5μm 高精度过滤，有效阻挡粉尘、水雾，保护真空发生器、真空压力开关，延长元件寿命； 4、滤芯独立可替换，只更换滤芯即可，本体可重复使用，减少备件采购成本； 5、自带固定支架，可直接锁付在机架，管路不容易拉扯松动； 6、原装日本 PISCO 真空过滤器，进口自动化设备真空回路替换，直接匹配原有 Φ10 管路。

同系列选型对比VFU3-1010P：Φ10 双端接口，VFU3 大过滤面积款；VFU3-88P 为 Φ8 接口；VFU3-66P 为 Φ6 接口；VFU2 系列属于小型款，过滤面积更小。不同管径型号不可直接互换；后缀带 NH 型号为不带支架版本。

安装维护要点1、安装时注意气流方向标识，不可反向安装；尽量安装在真空发生器前端靠近吸盘一侧； 2、压缩空气、真空管路前置除水，大量液态积水会快速堵塞滤芯； 3、透明壳体禁止接触强溶剂，防止壳体开裂、雾化； 4、发现滤芯发黑、负压明显下降时，及时拆解更换滤芯； 5、拆卸前务必释放管路真空，带负压拆卸会吸入杂质； 6、快插接头内密封圈破损会造成真空泄漏，定期检查气密性。

应用场景

机械手真空吸盘搬运、半导体吸附拾取、包装吸膜设备、PCB/FPC 自动化吸附工位、注塑产品取料真空回路，日系自动化设备真空过滤器备件替换。
