价格
￥999,999.00
型号
SKKL-D
品牌
OTSUKA大塚电子
所在地
福建省 厦门市
更新时间
2026-07-06 17:31:43
浏览次数
次
■产品名称：
LED照明放大镜
■型号：
SKKL-D（固定式桌架）
■产品规格
| 透镜 | |
|---|---|
| 放大阵容 | 2倍，3倍，4倍，6倍，8倍，10倍，12倍，15倍 |

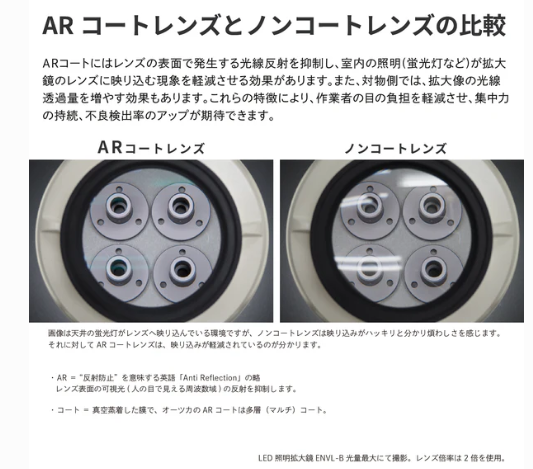

| AR（防反射）涂层镜头阵容 | 可用 / 2倍、3倍、4倍、6倍、8倍、10倍 |
| 照明 | |
| 光源 | 高显色白光LED（Ra≧90）+保护扩散罩 |
| 输入电压 | 100~240V，50/60Hz，A插头 *通过更换交流电源线，*可使用125~240V。 详情请联系零售商。 |
| 功耗 | 7W |
| 调光函数 | 没有 |
| 主体 | |
| 体重（公斤） | 2.2（不含镜头，体重） |

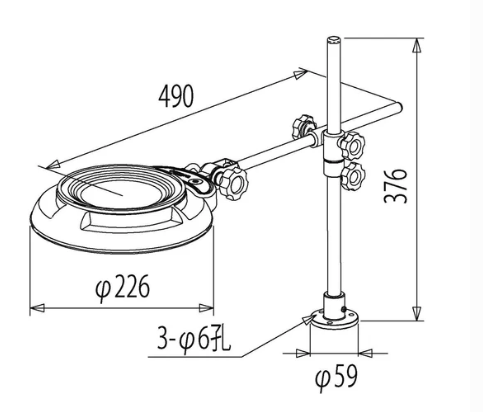

| 高度（毫米） | 380 |
| 头部尺寸（毫米） | Φ 230 |
| 柱子/横杆（直径/毫米） | Φ16/Φ13 |
| 交流适配器尺寸（毫米） | 96×44×29H（不含电线） 重量：0.3公斤（含电线） |
| 工作温度范围 | 5°C ~ 35°C |
| 防尘防水防护等级 | IP20（仅限室内使用） |
其他推荐产品
会员服务热线：010-62681193
展会合作/友情链接：010-62681114
京公网安备 11010802023672号
■ 产品特点
・SKKL-D型号配备了可直接螺丝固定于工作台及类似设施的法兰底座。
·专为LED设计的纤薄灯盖，采用板载LED灯，具高色素（Ra≧90）和*的散热性能。
·平坦扩散和保护罩保护工件和光源，同时减少LED典型的眩光特征。
·开关位于机头上以提高操作性。
■产品名称：
LED照明放大镜
■型号：
SKKL-D（固定式桌架）
