DN200污水管道流量计

一、选用指南：
口径选择
流量计口径与工艺管道相同即可。若在下面两种情况下：
①管道内流速偏低，不能满足流量计对流速范围的要求或在此流速下不能获得高测量精度。
②介质容易粘附管壁，影响流量计正常使用。
则可以选择流量计口径小于工艺管道，但要做好变径。

二、特点：
流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
测量管道内无阻流件，因此没有附加的压力损失;
测量管道内无可动部件，因此传感器寿命极长。
由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

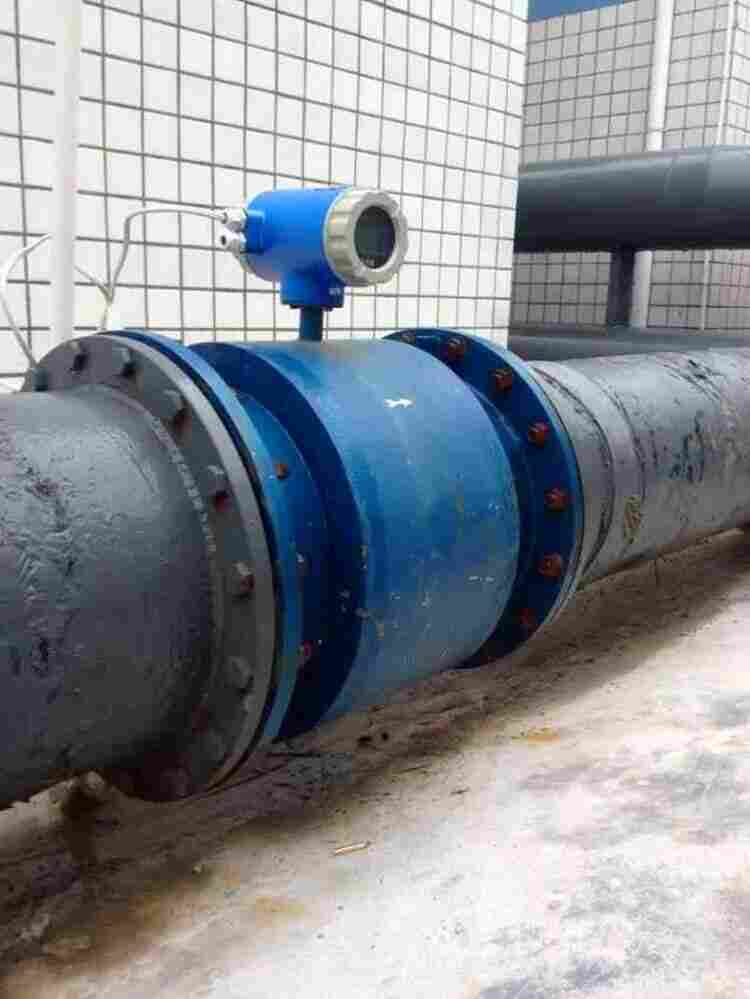

DN200污水管道流量计

三、技术参数：
◆仪表精度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2～8m/s
◆工作压力：1.6MPa
◆环境温度：-40℃～+50℃
◆介质温度：聚四氟乙烯衬里≤180℃
橡胶材质衬里≤65℃
◆防爆标志：ExmibdⅡBT4
◆防爆证号：GYB01349
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65

四、安装要求：
为了你正确的测量，在选择管道上位置时应注意以下几点要求：
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
⑶对于液固两相流体，采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道总线高点和出水口安装流量计。
⑸修改管道的安装方法: 当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足: 前直管段≥5DN,后直管道≥2DN(DN为管径) 。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
