概述：

SX-UHZ防爆型磁翻板液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种*">仪表。主体内磁浮子随液位的升降而上下">运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示白色。红色和白*带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺。从而使液位的指示显得更加清晰。
适用对象：
磁翻板液位计广泛用于石油、">化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择，以适应不同场合、">环境的要求。

测量原理：

防爆型磁翻板液位计根据浮力原理和磁性耦">合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的**磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

主要特点：
1、密封性强，不易渗透——本系列">产品采用特殊接口处理，更适合液氨等高渗透场合使用。
2、耐高温、高压能力强——本系列产品**温度可大600℃,**压力可达25MPa 。
3、耐腐蚀能力——本系列产品采用**">不锈钢内衬PTFE工艺,使产品防腐能力强。
4、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如。
5、信号远传能力强——本产品信号输出可为">开关量、模拟量，可带HART协议。

技术参数：
1、测量范围（上下法兰中心距）：L=500-6000mm,6000mm可特殊订货；
2、指示误差：±10mm；
3、工作压力：普通型：≤6.3MPA ， 高压型：6.3-16MPA；
4、介质温度：普通型：≤150度 ，    高温型：150-450度；
5、介质密度：≥0.45g/m³ ；
6、密度差：≥0.15g/m³（测界面）；
7、接液材质：标准1Cr18Ni9Ti  根据被测介质化学性质的不同，可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造，以达到防腐的目的；
8、连接法兰规格：DN20、DN25、特殊规格需定做。

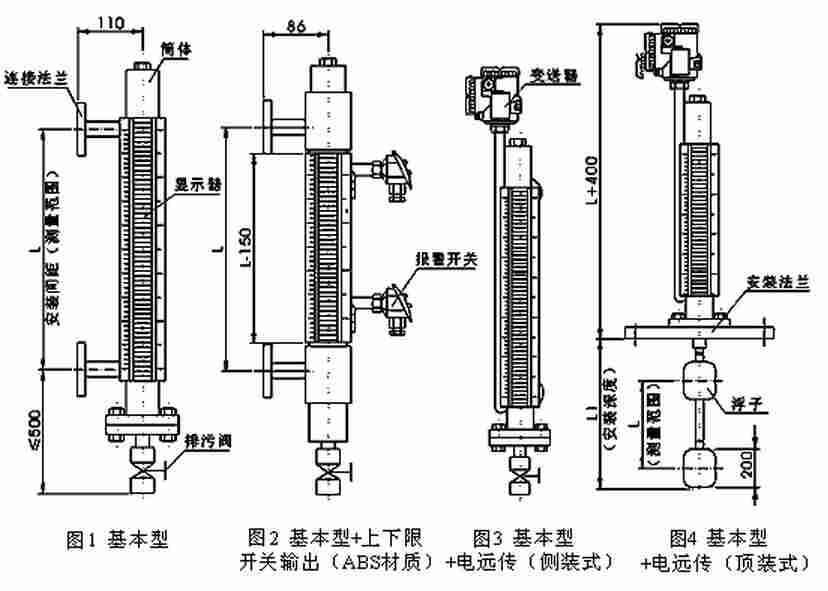

分类和应用：
1、插入型磁翻板液位计：该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计：该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计：是我厂专为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计：该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5、是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。

选型表：
