分布式车间环保数据无线集中监测系统应用方案
——鲁洲生物科技（陕西）有限公司项目简报
■ 前言
在淀粉深加工行业中，生产过程的实时监测与数据采集是保障工艺稳定、环保达标及产品质量的关键环节。然而，传统有线传输方式在面对分散布局、复杂环境及密集隔挡的工业现场时，往往面临布线困难、施工周期长、维护成本高等诸多挑战，甚至成为制约企业智能化升级的瓶颈。
■ 项目背景
本次的无线技改对象为某大型生物科技企业，作为西北地区淀粉糖生产的企业，其多个车间需要对PH值及二氧化硫排放浓度等关键参数进行实时监测，涉及淀粉车间硫磺燃烧炉、玉米蒸发车间、浸泡车间及淀粉烘干车间等四个点位。目前各监测点与中控室之间无现成信号通道，人工巡检记录方式滞后，难以满足实时监测与预警需求。四个监测点位分散于不同车间，厂区内建筑密集、设备繁多，钢构架、墙体及管道等隔挡物密布，因此需要寻找更加灵活可靠的数据采集方式。
■ 项目难点
1）点位分散：四个监测点位分散于不同车间，厂区内建筑密集、障碍物多，对无线信号的穿透与绕射能力提出考验；
2）环境复杂：硫磺炉区有腐蚀气体，蒸发车间高温高湿，浸泡及烘干车间存在粉尘、振动，无线设备需要具备防尘防腐设计；
3）实时监测：模拟量数据的实时上传，需考虑传输精度和传输成本问题。
■ 达泰无线解决方案
结合现场需求与上述痛点，达泰技术团队选用达泰无线模拟量传输装置DTD110FCY，搭建了4发1收的无线集中监测系统，适配厂区四大车间监测需求。无线模拟量发射端接入流量计，将模拟量信号转为无线信号传输，具体安装点位如下：
l 1#无线发射端DTD110FCY-T1：淀粉车间硫磺燃烧炉，监测SO₂排放浓度PH值；
l 2#无线发射端DTD110FCY-T1：玉米蒸发车间，监测烘干废气PH值；
l 3#无线发射端DTD110FCY-T1：浸泡车间，监测SO₂排放浓度PH值；
l 4#无线发射端DTD110FCY-T1：淀粉烘干车间，监测喷淋塔循环水PH值。
无线模拟量接收端DTD110FCY-R4安装于中控室，接收4路无线信号并转为模拟量接入中控室西门子PLC系统，所有监测数据同步上传至可视化监控屏，工作人员可实时在线监测。达泰无线通讯方案解决了客户布线难的问题，采用自组网传输方式，在实时数据传输下也无需考虑数据费用问题。达泰自有zhuan li 的全数字无线加密传输方式，大大提高了无线传输网络的抗干扰能力，在本方案中，高盐雾、建筑密集、及钢架结构下，仍能保证稳定传输1.5KM，且整体系统精度可达到1%。

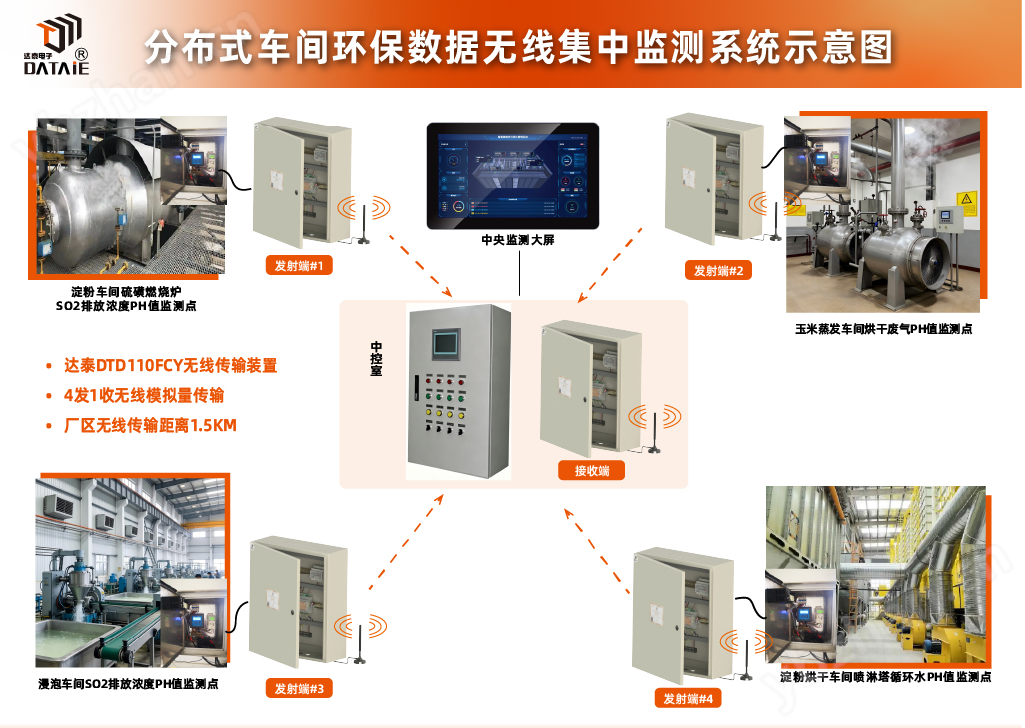

无线通讯方案示意图 ▼

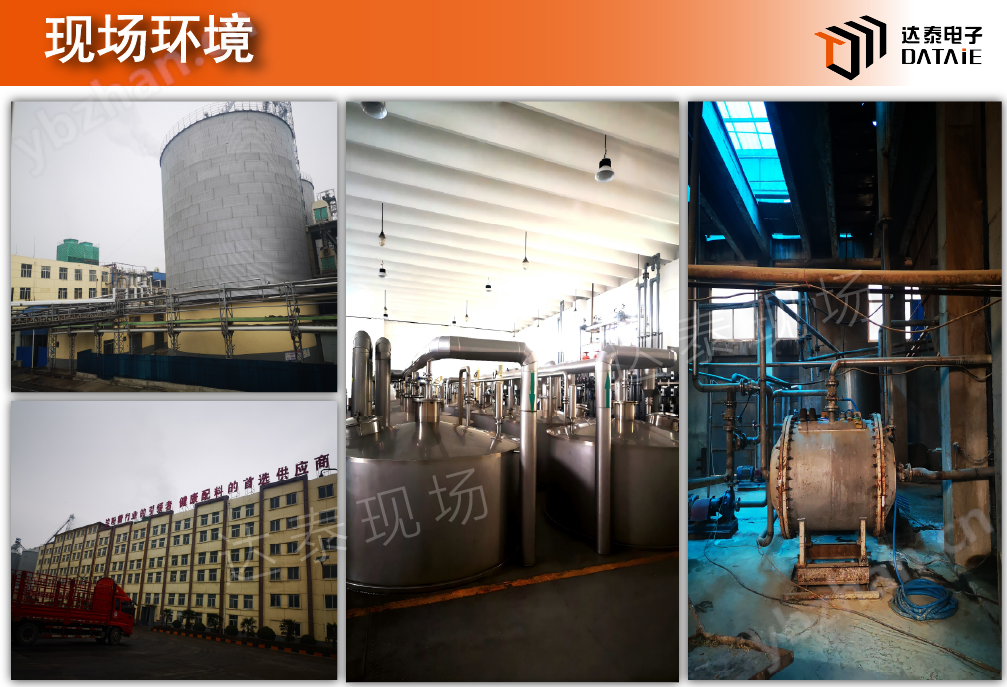

■ 现场应用展示
■ 达泰方案优势
1. 节省改造周期，无需大型施工
免除布线维护困扰，缩短改造工期。
2. 安装简单，无需编程
无线通讯装置只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。
3. 数据传输可靠，全数字无线加密传输
全数字加密传输方式，可以确保数据的安全和可靠性。
4. 无运行费用，无需插卡
后期在使用过程中，不需要支付任何无线设备运营费用。
5. 完备的售后服务
具有20年工业现场调试经验的无线通讯*团队，为产品提供可靠的技术支持与售后服务。
■ 产品介绍

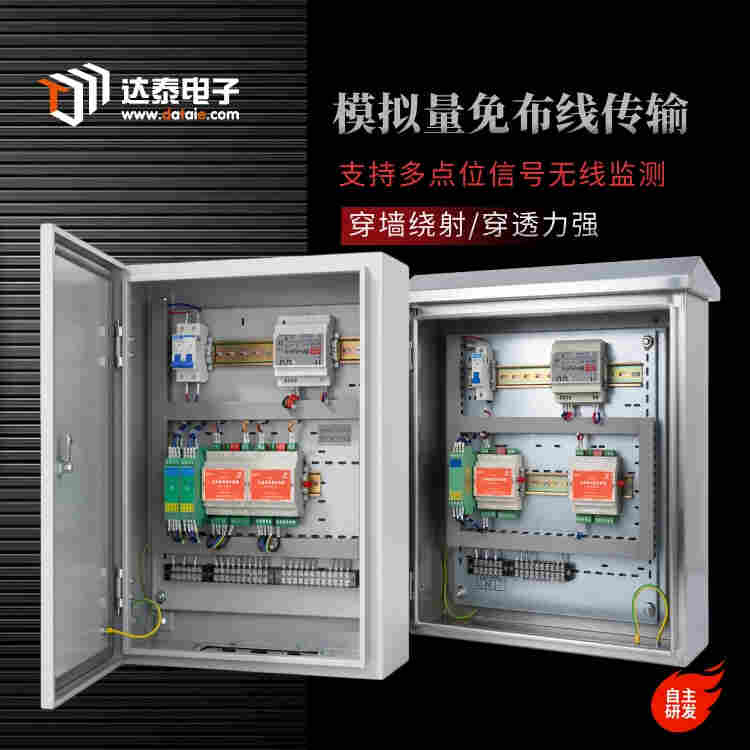

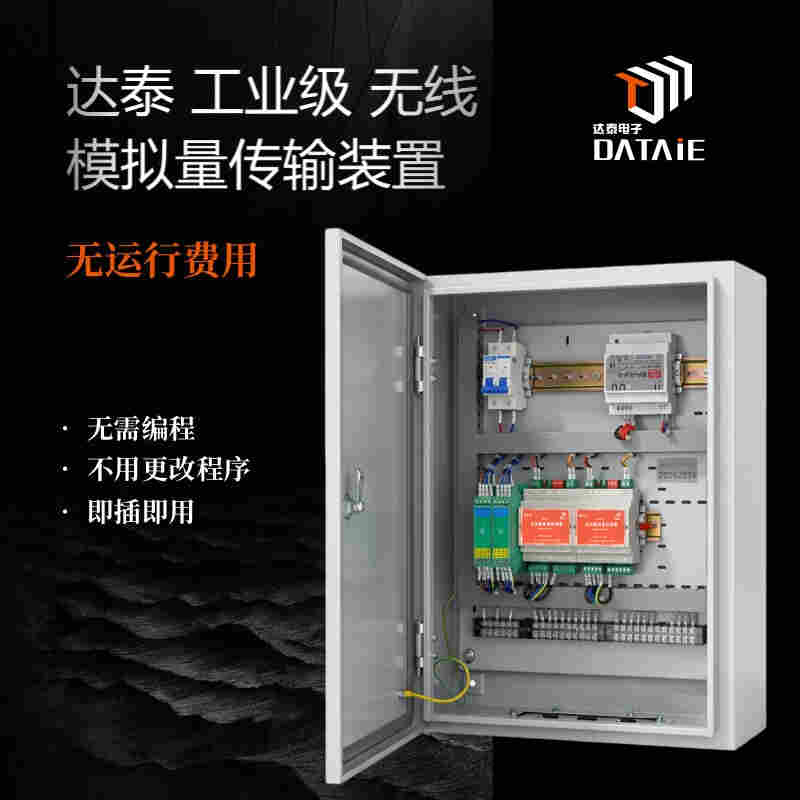

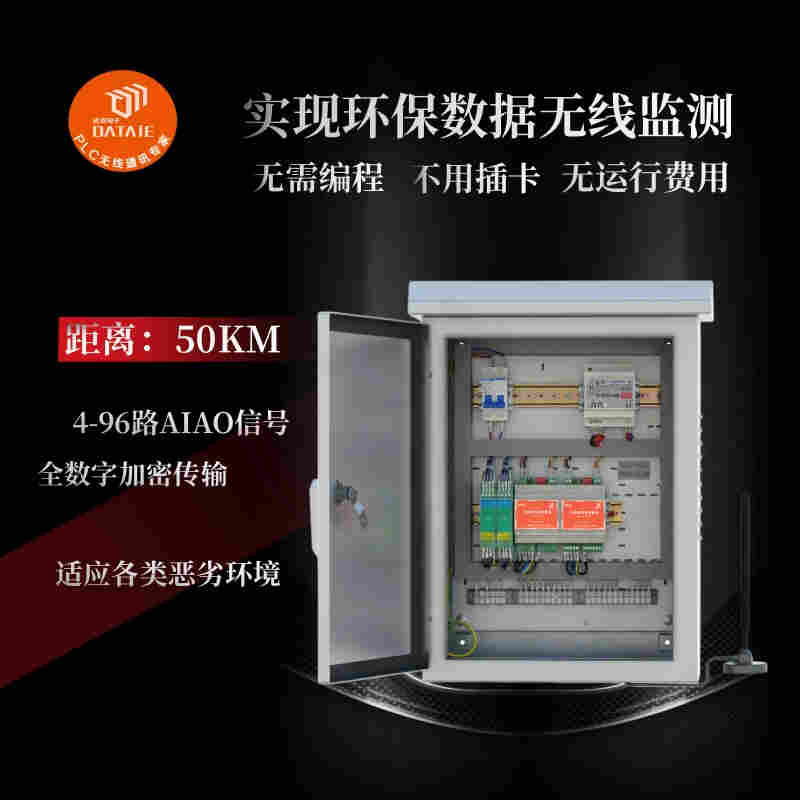

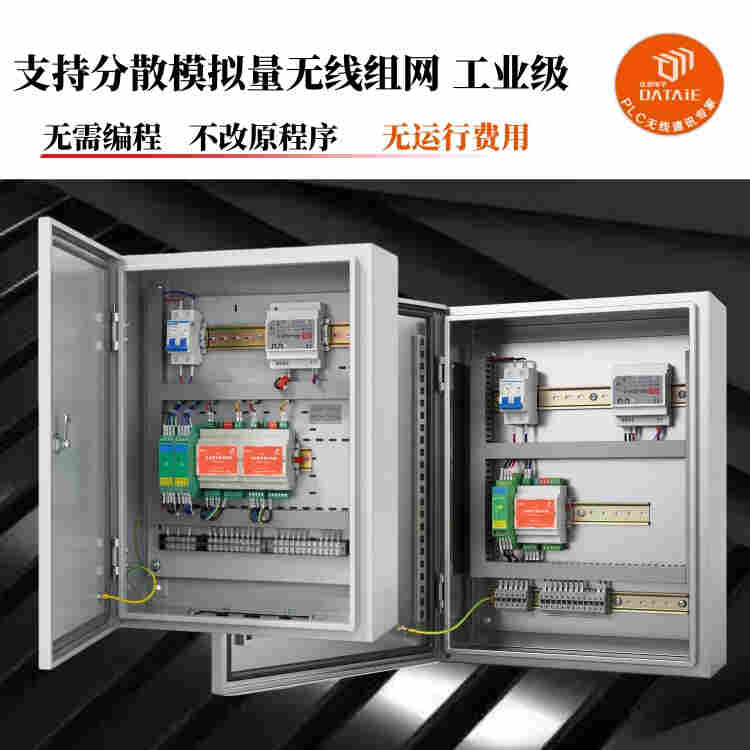

达泰 1 系无线模拟量信号传输装置-DTD110FCY
达泰1系无线模拟量传输装置-

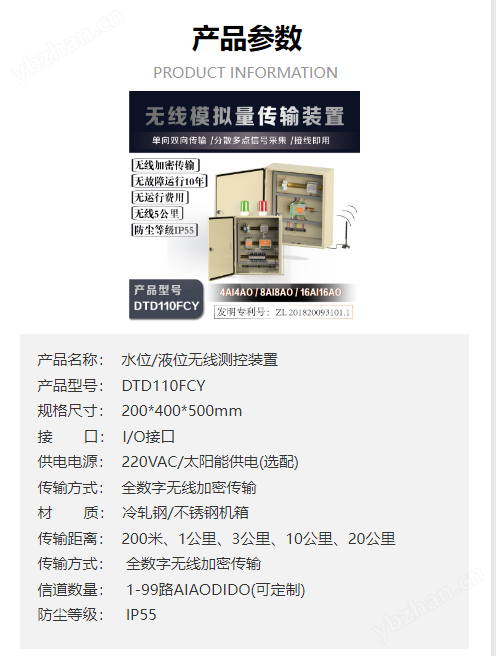

DTD110FCY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点、一点对多点、多点对一点的无线传输功能。无线模拟量传输装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-50公里，后期无运行费用，配置防雨机箱，防护等级IP45。
DTD110FCY通过无线方式传输工业现场的模拟量信号，采集工业现场标准4~20mA电流信号并通过无线方式传送，可以接入二次仪表、PLC、DCS等设备。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。
■ 相关方案
达泰工业无线通讯设备已在数百家工业企业中稳定运行过8年，在钢铁、焦化、新能源汽车、智慧运输、智慧仓储领域中累积应用案例多样。以下列举部分典型应用案例：
部分应用方式 ▼
l 焦化厂模拟量数据信号无线采集传输至无纸记录仪——1000m
l 钢厂主控室DCS系统无线监测电磁流量计信号——2000m
l 厂房内溶氧传感器信号和DCS系统之间并在电脑上显示——800m
l 现场仪表(4路4-20mA)与三菱Q型PLC——500m
l 检测锅炉液位的流量计信号远传到控制室并在旨定液位值报警——600m
l 化工厂多个车间的工业废水、废气数据无线传输至DCS系统——1500m
l 海上用传感器信号和数采仪之间远距离传输——100m
l 工业用水储罐液位无线传输至DCS，4发1收——1500m
l 海上用传感器信号远程传输到数采仪——100m
l 将干熄焦循环风机温度信号无线传输到中控室监测——300m
l 电气房16路模拟量信号无线传输至中控室——3000m
l 钢厂各区域OG蒸汽信号无线采集传输到控制室——3000m
l 水泥库的料位传感器和中控室DCS之间——1500m
l 厂区雷达液位计4-20mA远传至4个不同的地方——3000m
l 管道上流量、压力信号无线传输到中控室PLC——2500m
l 灌装机的液位4-20mA信号无线传输至PLC控制柜——500m
l 变送器与PLC之间模拟量无线传输——300m
