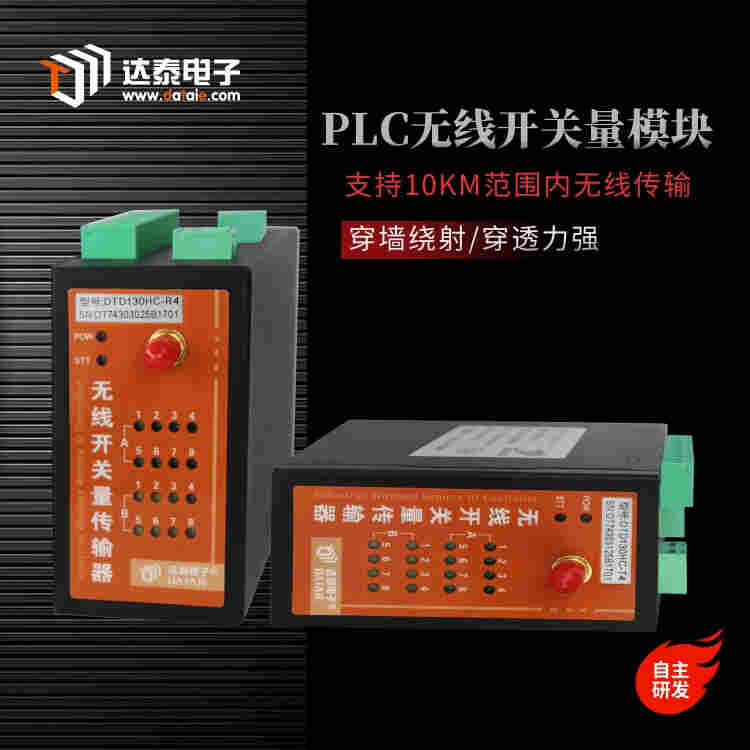

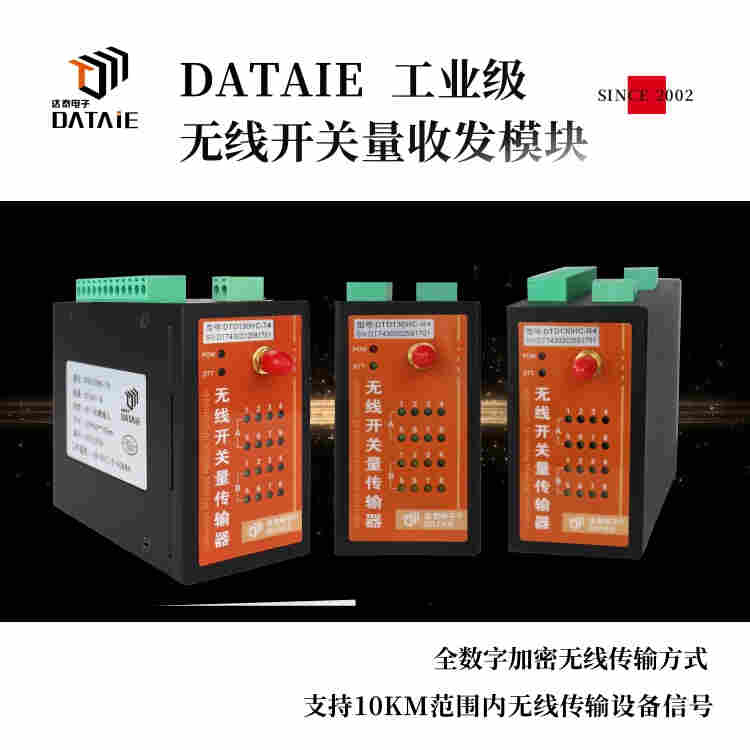

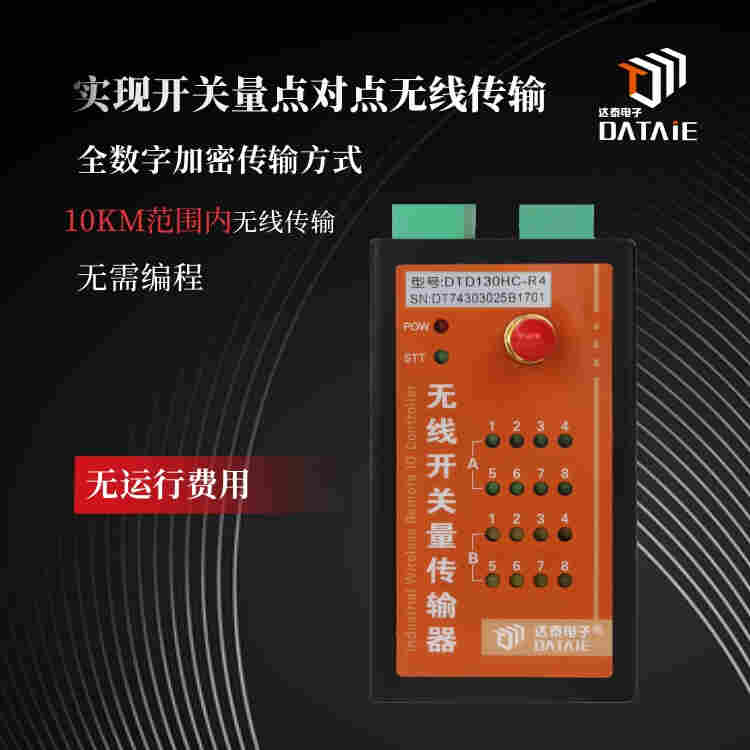

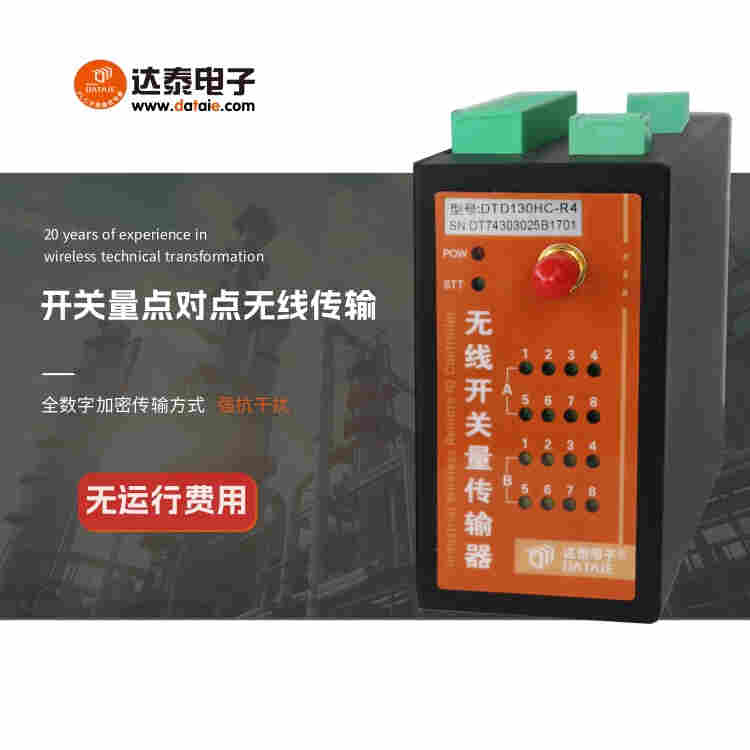

DTD130H|单向开关量无线传输器带状态指示灯

• 产品介绍

达泰1系DTD130H系列单向开关量信号无线传输器，专为工业场景中自动化设备的开关量采集与远程控制需求设计。该设备采用全数字无线加密传输技术，可以直接接入仪表信号、接近开关、限位开关、传感器、PLC、DCS等设备。其无线可靠传输距离可达10公里，支持点对点、一点对多点等多种组网方式，无需布线即可替代传统信号线。设备具备低能耗运行特性，免编程配置，仅需接入信号线即可完成快速部署，尤其适用于分散区域或难以布线的工业环境。

二、产品主 要 优 势

◆ 可直接替代控制和信号线，无需编程；

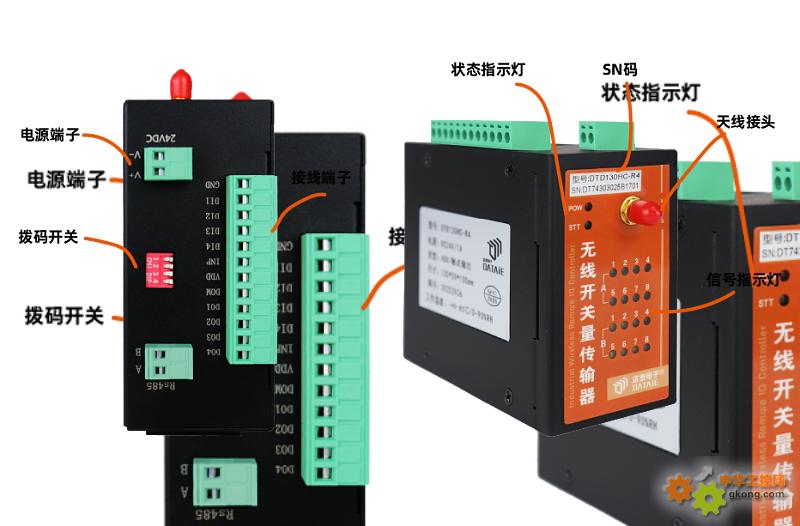

◆ 各路输入、输出信号均配有状态指示灯，便于直观监测；

◆ 发射端提供1-4路DI，接收端提供1-4路DO；

◆ 与继电器、限位开关、PLC、DCS等自动化仪器仪表设备配套使用；

◆ 同时具备PNP、NPN、干接点接线方式；

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆  无需更改程序，即插即用，自适应接口协议；

◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

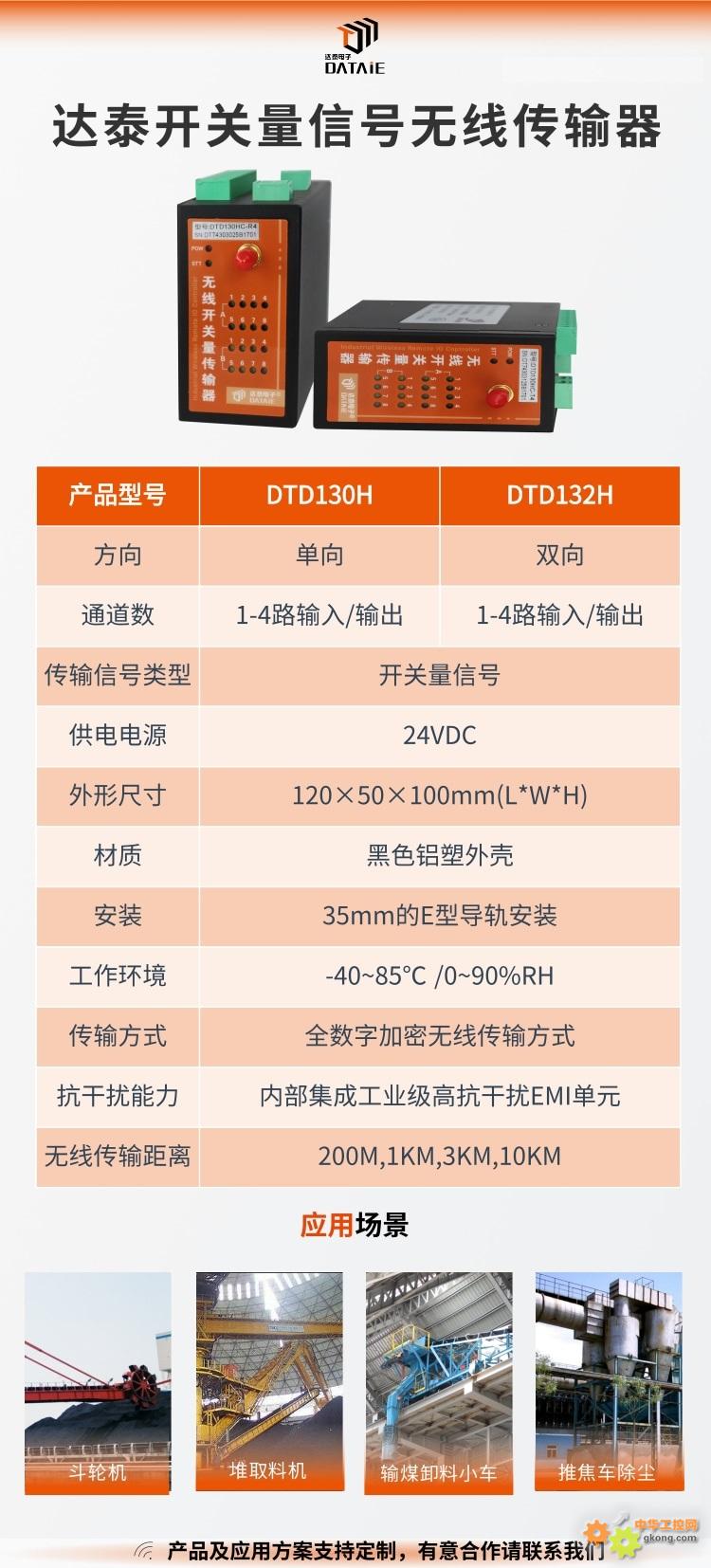

三、技 术 参 数

◆供电电源：输入电源24VDC

◆传输方式：全数字加密无线传输方式

◆外形尺寸（不含天线头 10mm）：120*50*100mm（L*W*H）

◆材质：黑色铝塑外壳

◆安装：35mm的E型导轨安装

◆工作环境：-40~85℃/0~90%RH

◆传输信号类型：开关量信号

◆功耗：小于1W

◆通道数：发射端1-4DI；接收端1-4DO

◆信号类型：DI：PNP/NPN/干接点；DO：继电器常开触点

◆抗干扰能力：内部集成工业级高抗干扰EMI单元

◆组网方式：点对点、一点对多点、多点对一点

◆传输距离：200M，1KM，3KM，10KM

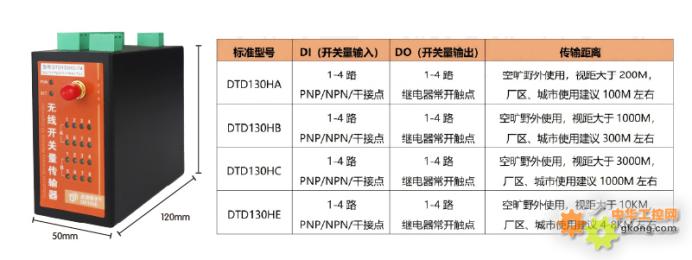

四、产品选型

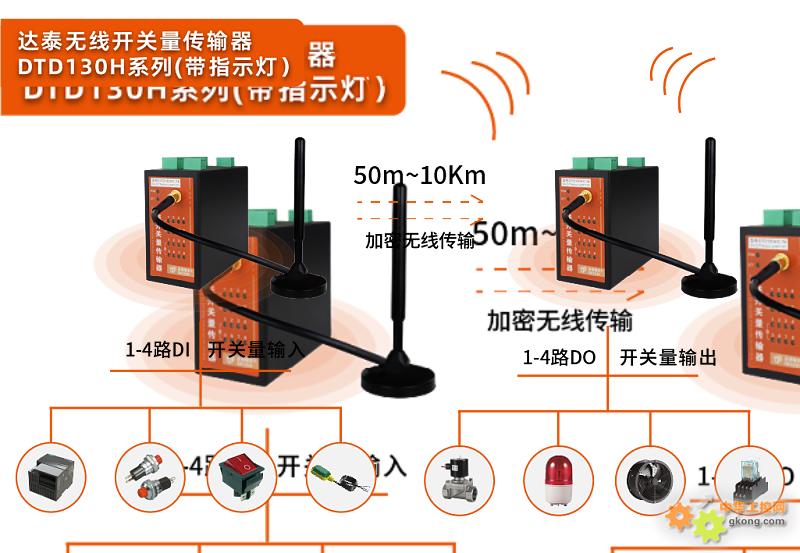

五、典 型 应 用：

可以直接接入仪表信号、接近开关、限位开关、传感器、PLC、DCS等设备形成自组网通讯

支持点对点 、1对多、多对1的无线组网方式

六、应 用 案 例：

DTD130H系列产品被应用于16大工业行业，为国内外上万家企业提供了可靠的无线解决方案。
以下列举部分行业应用：
◆ 发电厂卸料小车无线程控系统
◆ 焦化厂推焦车、揽焦车、熄焦车三车无线互锁
◆ 水泥厂堆取料机与DCS之间的无线控制系统
◆ 高位水池、水塔、江河水位的无线测控系统
◆ 垃圾发电，环境监测应用
◆ 化工厂，造船厂、钢铁厂等自动化控制应用

七、*案例

? 装船机、卸船机和程控室DCS系统之间无线联锁通讯——5000m
? 焦化厂四大车和除尘系统之间双向无线通讯——300m
? 行车/电动葫芦端限位器与驾驶室控制柜之间——100m
? 堆料机、取料机、DCS控制室三者之间无线联锁控制——1000m
? 余热发电热风阀与水泥线热风阀阀位无线控制——200m
? SNCR脱硝系统氨气标远程无线预警——1000m
? 焦炉上捣固机和装煤车之间开关信号无线传输——500m
? 移动设备上开关信号和PLC之间无线传输——500m
? 发酵罐的浓度报警信号无线传输——1500m
? 井底矿井提升机开关量信号无线传输到井上——357m
? 焊接机器人故障信号无线接入MIS系统——500
? 装配线工位急停开关状态无线传输至PLC——400m
? 发电厂输煤卸料车无线控制系统——350m
? 玻璃生产线设备启停和运行状态信号反馈——500m
? 天车无线遥控，DTD110HC多套并行运行——150m
? 斗轮机和地面PLC开关量信号无线传输——300m
