西门子S7-200 SMART G2 PLC之间

PROFINET无线以太网通讯方案

在实际工业现场中，车间内通常分布着多台PLC，设备间距往往在几十米至上百米不等。当存在通讯需求时，若采用传统有线布线方式，不仅施工工程量庞大，且线路繁杂影响整体美观，因此无线通信方案成为更为理想的选择。

本方案以西门子S7-200 SMART G2 PLC为例，详细阐述两台同型号PLC之间实现无线Profinet通信的具体过程。方案中选用了达泰DTD426M3N作为核心硬件设备，这是一款*兼容Profinet协议的西门子PLC无线通讯终端。

一、方案概述

无线方案示意图 ▼

二、测试设备与参数

1. 西门子PLC型号：S7-200 smart G2 （ST32） × 2台

2. 达泰欧美系PLC无线以太网通讯终端——DTD426M3N × 2块

3. 主从关系：1主1从

4. 通讯接口：RJ45接口

5. 供电：12-24VDC

6. 通讯协议：Profinet

7. 传输距离：0-2KM

三、产品介绍

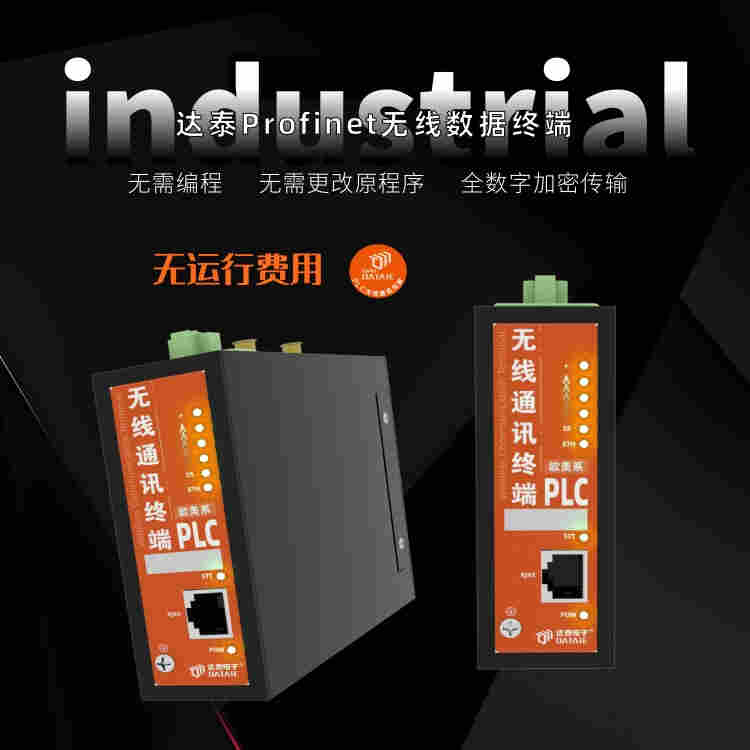

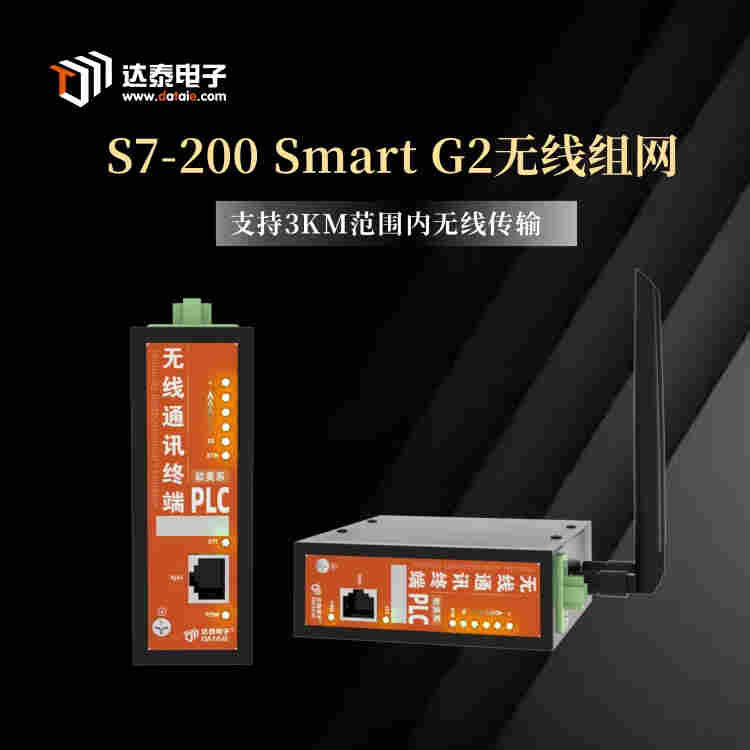

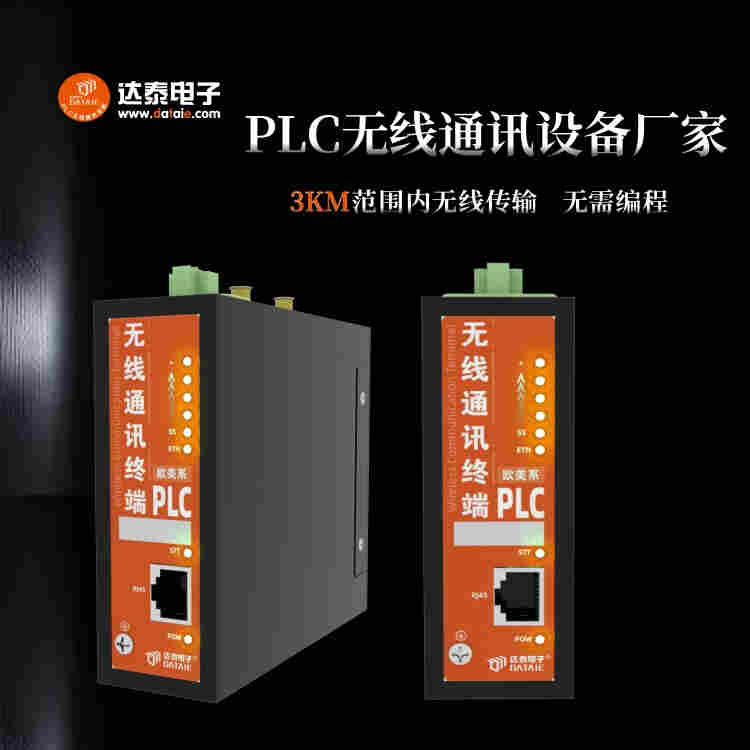

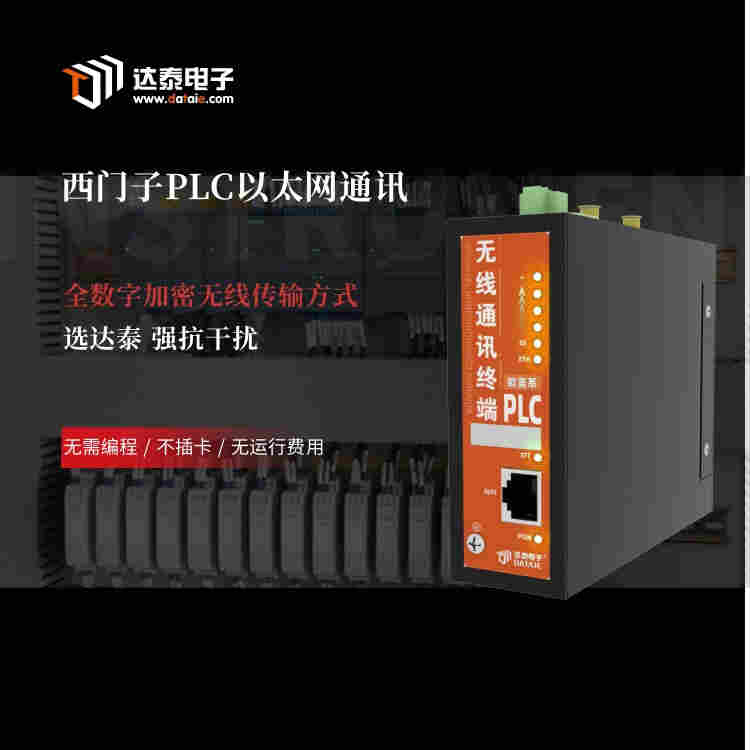

达泰欧美系PLC无线以太网通讯终端--DTD426M3N

DTD426M 达泰欧美系PLC无线通讯终端，采用 2x2 两发两收无线架构，搭载传输频率为600MHz，自带数据存储缓存功能的CPU，兼容西门子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通讯协议，并采用 MIMO-OFDM技术和基于AES算法的达泰全数字加密无线传输方式，使无线终端的传输距离在1KM范围内可靠稳定安全传输。 DTD426M可与PLC、上位机、触摸屏等工控设备实现点对点（PTP）和点对多点（PTM）的远程无线组网，将分散或移动的设备建立自组网无线通讯，无需更改原有程序，无运行费用，大幅缩短改造周期。

■ 主 要 特 征:

◆ 可以直接代替有线以太网线，实现无线组网

◆ 支持西门子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通讯协议

◆ 全数字无线加密传输方式，不插卡无运行费用

◆ 无需更改程序，即插即用，自适应接口协议

◆ 二十年工业现场运行经验：产品平均无故障运行时长8年

• 接线方式

1. PLC与DTD426M3N接线

用一根网线，一端接入DTD426M3N的RJ45接口，另一端接入PLC的RJ45接口。

• PLC软件

程序源代码在文件夹中，可通过达泰技术人员索要学交流

六、PLC Profinet通讯组态

1. 新建项目PLC_2，设置智能设备

1.1 按照如下：工具--PROFINET，设置智能设备的IP：192.168.2.2；子网掩码：255.255.255.0；和站名plc200smart2。

1.2 点击下一步，添加传输区，导出GSD文件，智能从站生成。

1.3 编写从站程序

1. 新建项目PLC_1，设置控制器

1. 导入GSD文件

1.


1. 设置PLC_1为控制器，设置控制器的IP：192.168.2.1；子网掩码：255.255.255.0；和站名plc200smart1（与智能设备IP同一个网段，站名不同）

1.


1. 添加GSD文件到控制器

添加后如下图所示，点击下一步

更改更新时间，点击下一步

点击生成

编写控制器程序如下

1. 通电，并下载程序

七、测试方法

2台PLC分别通过以太网线连接达泰欧美系PLC无线通讯终端 DTD426M3N，将天线接好以后，给DTD426M3N和PLC供电。当给1号PLC的I点输入信号时，对应的2号PLC的Q点就有输出信号。同样的操作我们可以给2号PLC的I点输入信号，此时对应的1号PLC的Q点就有输出信号。2台PLC之间是通过达泰DTD426M3N无线传输完成数据交互。

测试过程详见文件夹

本方案例程源代码在《S7-200SMART G2 PLC之间无线Profinet通讯例程》文件内。

八、达泰优势

九、*案例

部分应用方式 ▼

1. 物料运送线PLC无线应用，100m

2. 盾构机西门子PLC之间PROFINET协议

3. 生产线AGV与主控PLC之间，200m

4. 焦化四大车无线联锁及视频监控传输，500m

5. 5台天车与地面PLC之间，300m

6. 快递分拣系统皮带与就地plc控制，200m

7. 机器人之间无线组网通讯，500m

8. 6台西门子PLC之间PN通讯，300m

9. 智能立体车库触摸屏与PLC无线通讯，50m

10. 西门子1500和霍尼韦尔DCS无线通讯，200m

11. RGV小车自组网无线通讯，150m

12. 倍福PLC与MCGS触摸屏无线通讯，300m

13. 堆取料机与就地plc无线组网及监控数据无线传输，500m
