一、用途

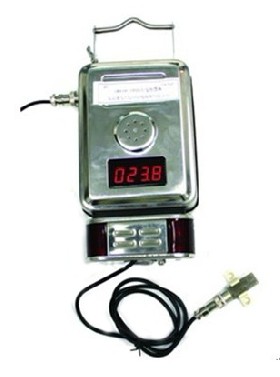

GWSD100/100矿用温湿度传感器(以下简称传感器)是为满足我国煤矿监测井下温度湿度浓度的需要而研制的。它可以连续自动地将井温度湿度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，限声光报警等功能。传感器经防爆检验机关进行联机检验后, 可与国内各类型监测系统配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。

二、标记

测量范围，100℃，RH。

外形尺寸：（长×宽×高）：278 mm×120 mm×52mm；重量：1.2kg

外壳材质：不锈钢

三、主要特点

1．采用单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。

2．采用开关电源,降低了整机功耗,增加了仪器传输距离。

3．增加了故障自检功能,便于使用与维护。

4．设计了高强度外壳结构,增强了仪器抗冲击能力。

5 传感器结构合理、坚固耐用，并设有便于悬挂或支撑的结构。

四、主要技术参数

1、适用条件

环境温度：0℃～40℃

相对湿度：≤98%RH

大气压力：80kPa～116kPa

风速：0m/s～8m/s

使用环境：适用于含有瓦斯或爆炸性危险混合气体的煤矿井下。

2、主要技术指标：

测量范围：25-湿度0-100温度

分辨率: 温度为0.1℃，湿度为0.1%RH,并能表示显示值的正或负

响应时间：传感器的响应时间（T90）应≤45s

工作方式：扩散式

防爆型式：矿用本质安全型

防爆标志：ExibI

输出信号：

a) 频    率：200~1000Hz；传感器到分站的传输距离应≤2Km。
