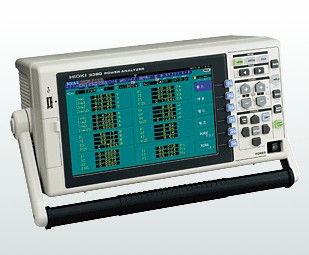

3390功率分析仪的说明 直接测量变频器输出,新的技术测量 直接测量变频器输入和输出 完善马达分析功能 高速谐波分析功能(50 ms 数据更新率) 佳精度达到±0.16%(在配合使用9709时) DC 0.5Hz 到 5kHz 的宽频带测量(频率特性: DC 0.5Hz 到 150kHz) 500kS/s 的高速采样波形显示和保存 LAN USB 和 CF card等 多种接口 3390功率分析仪的基本参数:
测量线
单相2线,单相3线,三相3线,三相4线
测量项目
电压(U) 电流(I) 电压/电流峰值(Upk/Ipk) 有功功率(P) 无功功率(Q) 视在功率(S) 功率因数(λ)电相角(φ) 频率(f)电流累积(Ih) 功率累积(WP) 功率(η) 损耗(Loss) 电压脉冲率/电流脉冲率(Urf/Irf)
干扰测量(FFT 算法处理): RMS 频谱 谐波测量(RMS值,功率因素,相位角,消耗,不平衡的因素)
附加功能(可选9791或9793安装在主机中) :扭矩,转速,频率,转差率,或发动机输出
谐波测量
输入:4通道,同步频率范围:0.5Hz到5kHz , 谐波分析次数:大。100以内
干扰测量
通道数: 1通道(从CH1到CH4通道中选择1) 大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
测量量程
电压量程:0/ 600/ 1500V
电流量程:当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277) 当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A 当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A 当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
取决于电压和电流组合的范围 (功率范围:6.0000W以2.2500MW )
频率范围:0.5Hz到5kHz
基本精度
电压:±0.05% rdg. ±0.05% f.s. 电流:±0.05% rdg. ±0.05% f.s. +电流传感器度 有功功率:±0.05% rdg. ±0.05% f.s. +电流传感器度
同步频率范围
0.5Hz 到5kHz
频段
DC 0.5Hz 到150kHz
数据更新率
50ms ( 测量谐波,取决于同步频率小于45Hz时)
显示刷新率
200ms (从内部数据更新率中独立,波形,FFT根据画面而定)
数据保存时间间隔
关 50m/ 100m/ 200m/ 500m秒 1/ 5/ 10/ 15/ 30sec 1/ 5/ 10/ 15/ 30/ 60分钟
外部接口
LAN USB ( 通讯/储存) RS-232C CF卡 同步控制
要求电源
100 到240V AC 50/60Hz 140VA max.
体积重量
340mm宽× 170mm 高× 157mm厚 4.8kg
附件
说明书× 1 ,测量指南× 1 ,电源线× 1 ,USB线× 1 ,D - Sub用连接器× 1 ( 仅装备9792或9793时) ,彩色标签× 2
