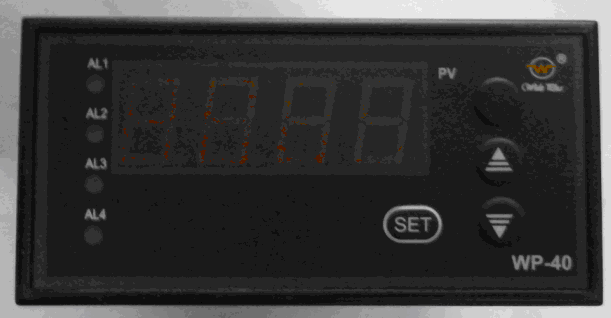

【WP系列智能数显仪表】的介绍及应用

本系列产品采用了表面封装工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯功能，信号输入。

通过改变内部参数即可实现表一中任意信号类型的切换,可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天

【WP系列智能数显仪表】的介绍及应用

基地等领域。

1.输入信号：模拟量      ·热电偶: B、S、K、E、J、T、WRe3~25等
                                         ·热电阻: Pt100、Cu50、Pt100.1
                                         ·电　流: 0～10mA、4mA～20mA等（输入阻抗≤250Ω）
                                         ·电　压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）
                                         ·远传压力电阻：（1～379）Ω(订货时请注明)

2. 测量精度：数显±0.5%FS±1字：光柱±1%FS±1线

3. 温度补偿范围：0～50℃

【WP系列智能数显仪表】的介绍及应用

4. 环境条件：工作温度0～50℃，相对湿度≤85%。避免在带有

                        腐蚀性和易燃易爆气体中使用

5. 显示方式：单、双屏四位数显+发光二极管状态指示+光柱

                        显示（可选）。

6. 开关量输出：每个输出点可任意设成上、下限控制/报警且

                            带回差

 【WP系列智能数显仪表】的介绍及应用

     继电器输出:触点容量(阻性负载):AC220V/5A；DC24V/5A

     可控硅过零触发脉冲输出(SCR):可触600V/100A可控硅

     固态继电器控制信号输出(SSR):输出DC 9V/30mA

     可控硅过零触发输出:双向可控硅600V/5A

青岛利丰捷电子科技有限公司

孙经理

刘工程师

联系电话：

欢迎登入公司网站www.lfj-qd.com

【WP系列智能数显仪表】的介绍及应用

7. 模拟量输出：

     DC 0～10mA输出，负载电阻≤1.5KΩ

     DC 4～20mA输出，负载电阻≤750Ω

     DC 0～5V输出，负载电阻≥250KΩ

     DC 1～5V输出，负载电阻≥250KΩ

8. 通讯输出：标准串行通信接口RS-485或RS-232，波特率

                        1200～9600bps，用户自由设定

【WP系列智能数显仪表】的介绍及应用

9. 馈电输出：DC 24V，负载≤30mA

10.供电方式：

                  线性电源AC 190～240V，功率≤5W，重量420g

                   交直流电源90～265V，功率≤4W，重量260g

                  交直流电源20～30V，功率≤4W，重量260g
