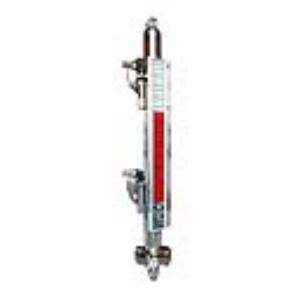

磁性浮子液位计 UHZ-528SAP0701A0

价格
电议

型号
磁性浮子液位计 西安奥信 UHZ-528SAP0701A0

品牌
西安奥信自动化仪表有限责任公司

所在地
暂无

更新时间
2024-03-28 13:45:06

浏览次数

    磁性浮子液位计 UHZ-528SAP0701A0 磁性浮子液位计 西安奥信

    磁性浮子液位计结构原理:
    液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示.

    磁性浮子液位计适用范围:

    UZ是常用的侧装式磁翻柱液位计,适用于工作压力低于2.5MPa,工作温度低于200的液体介质的液位测量。

    适合容器内液体介质的液位、界位的测量。除现场指示,还可配远传变送器、报警(控制)开关,检测功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制。指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。 结构简单,安装方便,维护费用低。

    磁性浮子液位计技术参数:

    测量范围:1508000mm,对中心距过8000mm的或运输条件不允许过长度的液位计可采用分段制造

    度:±10mm

    工作压力:2.5MPa

    工作温度:

    UZ-C型:-20100

    UZ-CA型:-20200

    介质密度:0.52.0 g/cm3

    介质密度差:≥150kgm3(测量界位)

    环境振动:频率≤25Hz 振幅≤0.5mm

    跟随速度:≤0.08m/s

    介质粘度:≤0.4Pa.S 对于粘度大的介质或温度低时易结晶的介质,可选用加热夹套型液位计。

    过程连接:

    旁路侧面安装法兰:DN25PN1.0PN1.6PN2.5

    法兰标准:HG2059220635-97其它法兰标准请用户注明。

    材质:

    旁路管:1Cr18Ni9Ti304316L

    浮子:钛

    磁性浮子液位计可选项:

    L 排污阀

    液位开关

    R 420mA二线制变送器

    D 隔爆型:dIIBT4

    E 本安型:ibIICT4

    F 配隔离安全栅

    A XGTH-510(竖式)显示调节报警仪

    B XGTA810(横式)显示调节报警仪

    J1 蒸汽加热夹套

    J2 循环水加热夹套

    J3 真空夹套

    J4 电伴热装置

    一口 测量范围(mm)

    一口 介质密度(gcm3)

    一口 工作压力(MPa)

    磁性浮子液位计产品使用:

    1. 配套仪表及附件详细内容具体见相应仪表附件说明书。

    2. 为防止运输或搬运过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其吸顺,仪表即可正常工作。

    3. 液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示红色,零位以上显示白色。

    4. 液位计可根据用户要求配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必须选用非导磁材料,且自配伴热装置产生的温度不能过液位计的额定温度。

    5. 液位计投入运行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)

    磁性浮子液位计维护

    1. 液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。

    2. 根据介质情况,可定期清洗主导管,清除管内沉积物杂质。

    3. 对液位计进行清洗后或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!

    4. 对低温型及液化气型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。
