1、概述

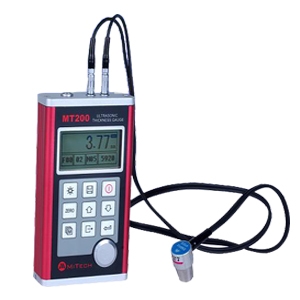

MT200仪器是智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于 声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
2、技术参数
*测量范围：0.75-300mm(钢).
*显示精度：0.01mm
*测量误差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
*管道测量下限（钢）：Φ20mm×2.0mm
*测量周期：2次/ 秒
*测量频率：5MHz
*声速范围：1000-9999m/s
*显示：4位半数字LCD显示，带冷光源照明显示
*零位调整：探头放在测厚仪试块上按键自动调零
*线性校正：微处理器程序自动线性校正(即V Path 自动补偿)
*报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警
*工作电压：3V（2节AA尺寸碱性电池串联）
*关闭：连续2分钟无动作自动关闭，有开关按钮
*显示内容：厚度值、耦合状态、电量状态，可显示CAL状态、声速
*外形尺寸：132 X 76.2 mm
*整机重量：345g
3、主要功能
*适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
*可配备多种不同频率、不同晶片尺寸的探头使用；
*具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
* 已知厚度可以反测声速，以提高测量精度；
*具有单点测厚和扫描测厚两种测厚工作模式；
* 可预先设置厚度值上、下限，出范围自动报警；
*具有耦合状态提示功能；
*有EL背光显示，方便在光线昏暗环境中使用；
*有剩余电量指示功能，可实时显示电池剩余电量；
*具有自动休眠、自动关机等节电功能；
*带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家型号）打印测量报告。
* 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
*密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
4、工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来.
5、仪器配置
表1 仪器配置
序号
名称
数量
备注
标准配置
1
主机
1台
2
标准探头（5MHz）
1只
3
耦合剂
1瓶
4
ABS仪器箱
1只
5
随机资料
1份
6
电池仓工具
1把
7
AA(5号)尺寸碱性电池
2只
可选配置
8
粗晶探头（2MHz）
9
微径探头（7.5MHz）
10
高温探头（5MHz）
11
微型打印机
1台
12
打印线缆
1条
13
数据管理软件
1套
计算机上应用
14
通讯线缆
1条
表2 探头选择
名称
型号
频 率
(MHZ)
探 头
直 径
测量范围
小管径
特性描述
粗晶探头
N02
2
22mm
3.0mm～300.0mm（钢）
40mm以下(灰铸铁HT200)
20
用于铸铁等粗晶材质的测量
标准探头
N05
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
标准探头
N05/90°
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
微径探头
N07
7
6mm
0.75mm～80.0mm（钢）
Φ15mm×2.0mm
用于薄壁及小弧面的测量
高温探头
HT5
5
14mm
3～200mm （钢）
30
用于温度小于300℃的材料的测量
6、工作条件
环境温度：操作温度－20～＋50℃；存储温度：-30℃～＋70℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
7、主显示界面
仪器开机后会自动进入主显示界面，如下图所示：
主显示界面说明
电池电量：电池电量显示
耦合标志：探头与被测工件的耦合状态
操作提示：当前正在进行的操作或工作模式（FIL:文件选择； 号MEM：读取已存储的数据； PRB： 选择探头类型； VEL： 设置声速; CAL： 声速校准状态； DPC： 两点校准状态； ZER：探头校零）
文件名称：当前文件名称
记录号/数：当前记录编号/当前文件中的记录数（当该项目处于选择状态时显示的是当前记录编号；当该项目未被选择显示的是当前文件中的记录数）
探头类型：探头类型设置
材料声速：材料声速设置
测 量 值：厚度测量值。如显示 表示过转换或测量范围， 表示低于转换或测量范围。
单位制式：单位制式设置，公制（mm）或者英制（inch）
8、材料声速表
材料
声速
In/us
m/s
铝
Aluminum
0.250
6340-6400
钢
Steel, common
0.233
5920
不锈钢
Steel, stainless
0.226
5740
黄铜
Brass
0.173
4399
铜
Copper
0.186
4720
铁
Iron
0.233
5930
铸铁
Cast Iron
0.173-0.229
4400－5820
铅
Lead
0.094
2400
尼龙
Nylon
0.105
2680
银
Silver
0.142
3607
金
Gold
0.128
3251
锌
Zinc
0.164
4170
钛
Titanium
0.236
5990
锡
Tin
0.117
2960
丙烯酸(类)树脂
0.109
2760
环氧树脂
Epoxy resin
0.100
2540
冰
Ice
0.157
3988
镍
Nickel
0.222
5639
树脂玻璃
Plexiglass
0.106
2692
聚苯乙烯
Polystyrene
0.092
2337
陶瓷
Porcelain
0.230
5842
聚氯乙烯
PVC
0.094
2388
石英
Quartz glass
0.222
5639
硫化橡胶
Rubber, vulcanized
0.091
2311
聚四氟乙烯
Teflon
0.056
1422
水
Water
0.058
1473
