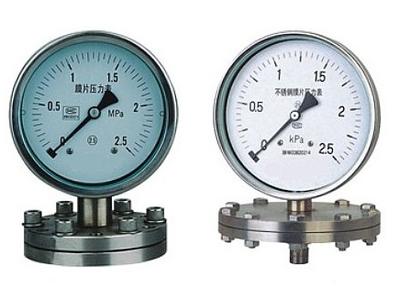

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。

膜片压力表结构原理：

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。

仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针将被测值在度盘上指示出来。

主要技术指标

度等级：2.5级

使用环境温度：-40~+70℃；相对湿度不大于90%

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃

工作位置：垂直安装

外壳防护等级：IP64

型号表示：

 导压系统及外壳等主要零件材质

我厂产品出厂前均经过严格的各项参数的等级测试，所有压力表产品均采用国际标准和统一标准设计，产品通过IS09001：2000国际质量体系。
