Panasonic松下LP-ZV 3D FAYb激光打标机
短脉冲 3D FAYb激光打标机（内置相机）
 |
利用可很大程度地减少热影响的短脉冲激光和高重复发振，可实现纯白底色、二维码部分包括边缘在内的清晰印字，连细微的极小字也清晰可见。 |
|
□330mm的宽印字范围，对于之前需要分开印字的工件，如大型工件和多个产品拼盘工件，可一次性完成印字。在提高生产效率的同时，有助于通过减少导入台数和简化设备来降低成本。 |
|
利用“Laser Marker NAVI smart”，制作的印字和加工数据，可以和搭载在放射头的内置相机拍摄的画像，在同一个画面上进行确认和调整位置。与以往红色的导引激光显示相比，通过鲜明的彩色图像进 |
|
对于以往印字时间较长的铸造工序等的二维码印字和深度雕刻加工等，可缩短印字和加工时间，提供生产效率。 |
|
Panasonic Industry 利用自身Knowhow打造的FAYb(光纤)发振方式激光打标机与其他方式(YAG方式、YVO4方式等)相比，CO2排放量只有其他方式的一半左右。 并且，电费作为运行成本也可减半。 |
|
采用无风扇结构的放射头，可防止水滴和粉尘侵入，避免引发故障。 |
|
以往控制器和放射头不可分离的机型，在安装到设备上和要进行维护时，都需要取下重量过10kg的放射头。 而今采用可拆卸式光纤单元，可从放射头上拆下光纤单元，因此安装设备时和进行维护时，均可大幅削减工时。 |
|
利用简单印字设定功能和易维护性， 减少导入和运行工时。 |
|
兼容性好，可使用较少工时替换以往机型※。
不仅是安装位置，印字数据和通信指令均可兼容。
※需事先确认印字品质和动作等。

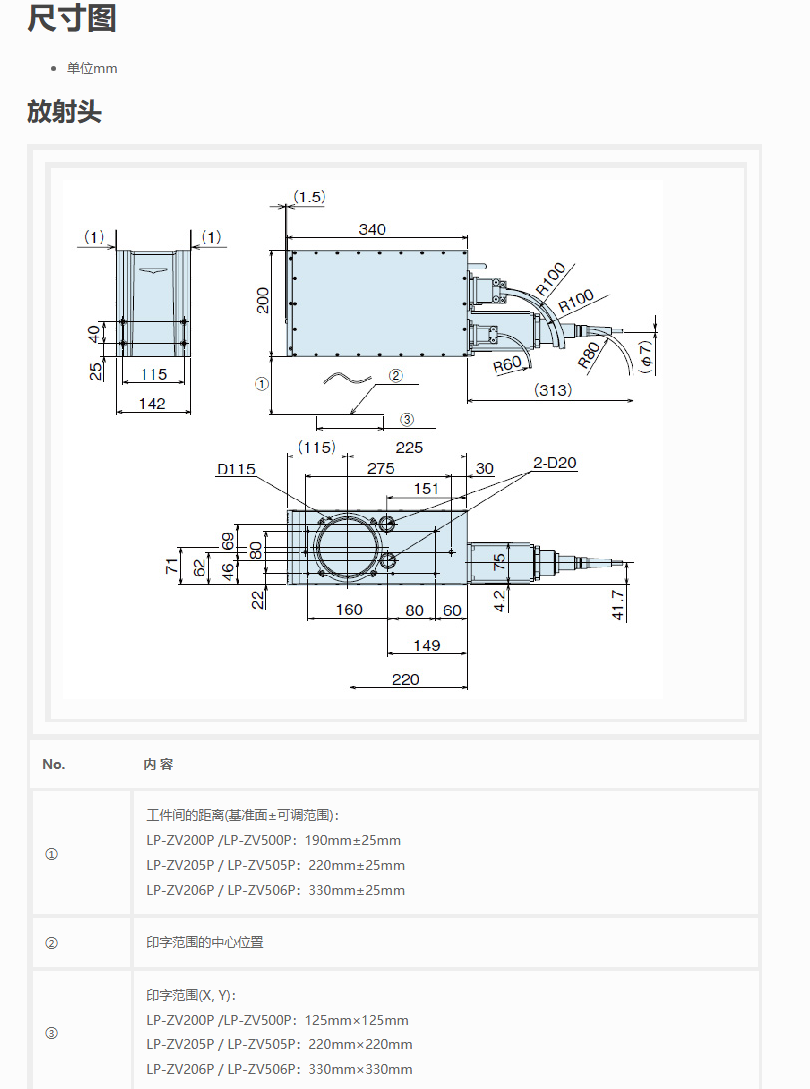

| ※2：印字范围的中心位置。※3：LP-Z系列和LP-V15U系列为激光发振器平均功率。※4：导入前请对印字进行评估。关于文件的转换方法，请咨询销售人员。 |
| E-Axle | 车载用充电电池 |
| 车载用传感器 | 平角涂层剥离 |
| 焊接前的表面加工 | 树脂成型品（发色和高度差印字） |
| 轴承 | 铸造零件 |
| 种类 | 型号 |
|---|---|
| EtherNet/IP单元 | LP-ANW10 |
| PROFINET单元 | LP-ANW11 |
※EtherNet/IP是ODVA(Open DeviceNet Vendor Association Inc.)的注册商标。
※PROFINET是PROFIBUS & PROFINET International的注册商标。
请选用符合使用本产品的*、地区的标准和规格的电缆。
| 种类 | 型号 | ||
|---|---|---|---|
| AC电源电缆 | 额定125V AC | PSE适用电缆(日本用) | LP-ACA10 |
| 额定250V AC | PSE适用电缆(日本用) | LP-ACA11 | |
| CE适用电缆(欧洲用)(注1) | LP-ACA12 | ||
(注1)：额定250V AC、CE适用电缆(欧洲用)的插头符合以下标准。
VDE、DEMKO、NEMKO、FIMKO、SEMKO、OVE、KEMA、CEBEC。
| 种类 | 型号 |
|---|---|
| 触摸屏控制面板 | LP-ADP50 |
| 功能扩展基板(注2) | LP-AEB10 |
(注2)：在控制器上安装功能扩展电路板时，可使用以下功能。
·将触摸屏控制面板或市售的显示器与激光打标机进行连接，用于运行时的监视和设定。
·在激光打标机上连接位移传感器，对工件间的距离进行补正。
| 种类 | 型号 | |
|---|---|---|
| 激光射出口保护玻璃(更换用) | LP-ACV80 | |
| 空气过滤器(更换用) | 发振器单元/控制器用 2个/套(不织布型) | LP-AFT90 |
| 发振器单元/控制器用 2个/套（聚氨酯类） | LP-AFT92 | |
| 控制器用空冷风扇(更换用) | 2个/套 | LP-AFA20 |
| 发振器单元电源电缆(更换用) | 2米型 | LP-ACP20-2 |
| 5米型 | LP-ACP20-5 | |
| 信号线(更换用) | 2米型 | LP-ACS10-2 |
| 5米型 | LP-ACS10-5 | |
| 连接器外罩、垫圈组件(更换用) | LP-ACC11 | |
| 联锁用接触器(更换用) | LP-AEC10 | |
| 型号 | LP-ZV200P | LP-ZV500P | LP-ZV205P | LP-ZV505P | LP-ZV206P | LP-ZV506P |
|---|---|---|---|---|---|---|
| 扫描方式 | 振镜扫描方式 | |||||
| 印字范围(X, Y) | 125mm×125mm | 220mm×220mm | 330mm×330mm | |||
| 工件间的距离(基准面±可调范围)(注1) | 190mm±25mm | 220mm±25mm | 330mm±25mm | |||
| 扫描速度(注2)(注3) | *12,000mm/s | *8,000mm/s | ||||
| 移动体线速度(注2) | *170m/min. | *120m/min. | ||||
| 文字高度、宽度(注2) | 0.100mm～125.000mm | 0.100mm~220.000mm | 0.100mm~330.000mm | |||
| 型号 | LP-ZV200P | LP-ZV205P | LP-ZV206P | LP-ZV500P | LP-ZV505P | LP-ZV506P | |
|---|---|---|---|---|---|---|---|
| 适用标准及 | FDA标准、CE标记〔机械指令(嵌入声明)、EMC指令、RoHS指令〕、 UKCA标记〔机械标准(嵌入声明)、EMC标准、RoHS标准〕、GB 7247.1标准 | ||||||
| 印 字 激 光 | 激光种类 | Yb：光纤激光 波长：1,064nm 第IV类激光 | |||||
| 发振器平均功率 | 20W | 52W | |||||
| 加工点平均功率 (注4) | 17W(±5％) | 42W(±5％) | |||||
| 激光发振方式 | 脉冲振荡 | ||||||
| 脉宽 | 1ns、4ns、8ns、16ns、30ns、50ns、120ns、200ns(8档切换) | 150ns | |||||
| 脉冲周期 (注5) | 0.5μs~500μs | 2μs~20μs | |||||
| 导引激光、激光指示器 | 红色半导体激光 波长：655nm 第Ⅱ类激光、*输出：1mW以下 | ||||||
| 遮光装置 | 遮光阀(装在放射头内部) | ||||||
| 印字工件的形状 | 平面、高度差、圆柱、圆锥、球 | ||||||
| 印字工件状态 | 静止体、移动体 | ||||||
| 文件保存数 | 10,000个文件 | ||||||
| 印字数据数(对象组保存数) | 2000个/文件 | ||||||
| 印 字 数 据 | 文字 | A~Z、a~z、扩展拉丁字符(Latin-1)、数字、符号、用户登录文字(*多可设定50种) 日语：片假名、平假名、汉字(JIS*级、JIS第二级) 简体中文：GB 2312 *级、第二级 | |||||
| TrueType | 装有Laser Marker NAVI smart的PC中的TrueType字体(注6) | ||||||
| 条形码 | CODE39、CODE93、CODE128(GS1-128)、ITF、NW-7、EAN/UPC/JAN GS1 DataBar Limited、GS1 DataBar Stacked、GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A | ||||||
| 二维码 | QR码、微型QR码、iQR码、数据矩阵、GS1数据矩阵、PDF417 | ||||||
| 图形文件 (注7) | VEC、DXF、HPGL、BMP、JPEG、AI、EPS | ||||||
| 点、简易图形 | 定点、直线、圆、圆弧 | ||||||
| 文字排列 | 直线、扇形、比例、均等配置 | ||||||
| 输入输出端口 | I/O端子台(40针)、I/O接口(40针)、位移传感器用端子台(注8) | ||||||
| 通信接口 | EIA-RS-232C、Ethernet、EtherNet/IP(注9)、PROFINET(注9) | ||||||
| 软件(注10) | Laser Marker NAVI smart、LOGO数据编辑软件ExportVEC、字体编辑软件 | ||||||
| 支持软件的操作系统 (注11) | Windows® 11 Pro 32bit/64bit、Windows® 10 Pro 32bit/64bit | ||||||
| Laser Marker NAVI smart 连接方法 | USB、Ethernet | ||||||
| Laser Marker NAVI smart 显示语言 | 日语、英语、简体中文、繁体中文、德语、韩语 | ||||||
| 系统启动所需时间 | 约10s | ||||||
| 激光激发所需时间 | 约1s~*多2s | ||||||
| 电源电压 | 90V-132V AC或180V-264V AC(含电源电压波动±10％)、频率50/60Hz(注12) | ||||||
| 消耗电力 (消耗电流) (注13) | 100V AC时 | 320VA以下(3.6A以下) | 510VA以下(5.7A以下) | ||||
| 200V AC时 | 360VA以下(2.0A以下) | 520VA以下(2.9A以下) | |||||
| 接地方式 | 放射头、发振器单元、控制器均为直接接地 | ||||||
| 冷却方式 | 放射头：自然空冷、发振器单元：强制空冷、控制器：强制空冷 | ||||||
| 使用 环境 温度 (注14) | 放射头 | 〈激光功率设定值46以上时〉 0~＋36℃(注15)、保存时：－10~＋60℃ 〈激光功率设定值46以下时〉 0~+40℃(注15)、保存时：－10~＋60℃ | 0~＋40℃、保存时：－10~＋60℃ | ||||
| 发振器单元 | |||||||
| 控制器 | 0~＋40℃、保存时：－10~＋60℃ | ||||||
| 使用环境湿度 (注14) | 35~85％RH | ||||||
| 放射头部保护构造 (注16) | IP64 | ||||||
| 过电压类别 / 污损度 | Ⅱ / 2 | ||||||
| 使用场所 | 室内、高度1000m以下的场所 | ||||||
| 光缆长度 | 2m±0.2m、*小弯曲半径80mm | 5m±0.2m、*小弯曲半径80mm | |||||
| 安装方向 | 放射头：所有方向、组装发振器单元和控制器时：纵向安装/横向安装 | ||||||
| 本体重量 | 放射头：约11kg、发振器单元：约12kg、控制器：约12kg | ||||||
| (注1): | 产品之间存在个体差异。 |
|---|---|
| (注2): | 此处所示数值为可输入的设定范围。可保证印字及加工品质的设定值，因印字条件及对象材质有所差异。 |
| (注3): | 可使用的扫描速度上限可能会因设定数据的内容而受到限制。 |
| (注4): | 设定功率*时加工点的输出。(出厂时) LP-ZV200P / LP-ZV205P / LP-ZV206P ： 激光功率100、脉宽8ns、脉冲周期3.3μs LP-ZV500P / LP-ZV505P / LP-ZV506P ： 激光功率100、脉冲周期20μs |
| (注5): | LP-ZV200P / LP-ZV205P / LP-ZV206P的脉冲周期的设定范围因脉冲宽度而异。 |
| (注6): | 部分字符种类可能无法用于激光打标机。从右到左横写的字符(阿拉伯文字符、希伯来文字符)和使用了合字的字符(印度文字符等)无法用于激光打标机。 |
| (注7): | VEC为激光打标机图形文件格式。使用AI、EPS格式的图形文件时，需要使用软件“ExportVEC”事先转换为VEC格式。 |
| (注8): | 位移传感器用端子台仅限装有选项中的功能扩展电路板时可用。 |
| (注9): | 仅限装有选配件工业用网络通信单元时可用。 |
| (注10): | 软件可从本公司Web网站上下载。 |
| (注11): | Microsoft公司已经停止支持的操作系统版本除外。 |
| (注12): | 自动切换频率。 |
| (注13): | 启动时的冲击电流 (代表值)如下所示。(流通时间为10ms以下) 100V AC时 ： 85A、200V AC时 ： 170A |
| (注14): | 控制器、放射头、发振器单元通用。无结露、结冰。为防止结露，在保管场所和使用场所之间存在温差时，请使设备温度慢慢适应成环境温度。 |
| (注15): | 对激光功率值进行补正时，使用环境温度取决于补正后的值。 |
| (注16): | 发振器单元和控制器部并非保护构造。放射头部的保护构造只有在正确安装光纤单元、激光射出口保护玻璃、各种电缆和电缆连接器盖的状态下，才能发挥性能。 |
发振器单元 |
※激光打标机本体不附带AC电源电缆。(另售) |
LP-ADP50
 |
本产品相当于JIS标准的第IV类激光。不要注视或触摸激光的直射、反射光线。请采取与标准的内容相符的安全对策。
产品上贴有如右所示的标签。(本样本内的产品照片中未粘贴标签。)
激光属于红外光，肉眼无法看见。特别是激光振荡时，需要特别注意。
警告、说明、开口标签 |
