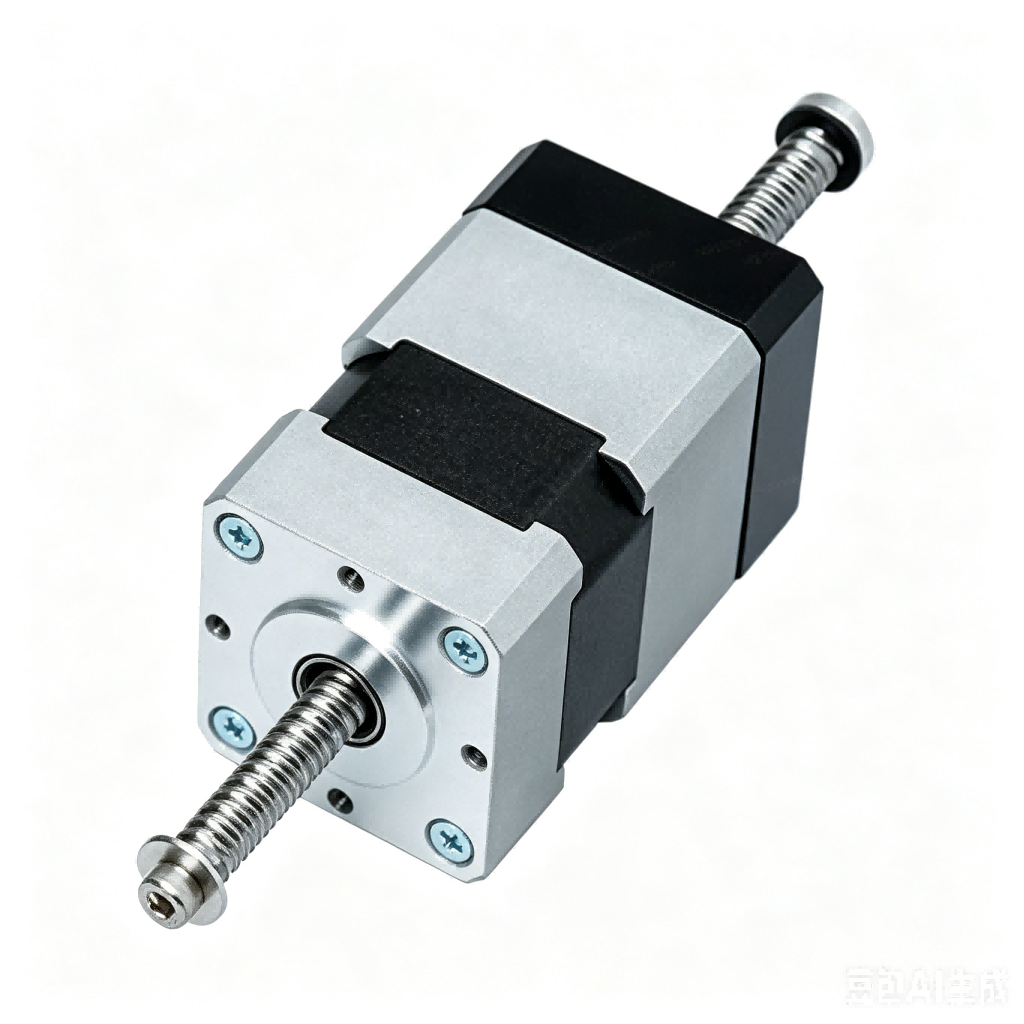

NPM 日本脉冲 直线步进电机 PFL35T-48W4
NPM 日本脉冲 直线步进电机 PFL35T-48W4

【高度集成的紧凑传动结构】 PFL35T 系列将旋转运动转换为直线运动的机制进行了有效压缩。在 35 毫米外径的机身内，它将旋转转子与具有特殊内螺纹的螺母融合。随着双极性（Bipolar）4.8V 直流脉冲的输入，中心的雄螺纹杆即可直接进行直线推移，省去了外部联轴器。

【大导程丝杠与长效耐用表现】 该电机在转子两端均采用了精密的滚珠轴承进行支撑，保障了轴心在往复运动中的同心度。搭配低摩擦、大步距的 1.20 毫米特殊丝杠，不仅提升了电能到机械位移的速度效率，更在数十万次的连续动作中展现出了优异的耐磨寿命，降低了后期设备的整体维保频次。

在 PVD（物理气相沉积）等半导体核心设备的真空软管法兰控制或电子特气阀门调节中，若是执行机构体积臃肿，将占用无尘机台中有限的空间。若传动部件易产生粉尘，则难以满足类似 TEL、SMC 或 Fujikin 等行业供应商的洁净度门槛。结合现场多样化的工艺需求，本产品以定制化为开发方向，为客户提供贴合管路布局的驱动方案。

【产品技术规格参数表】

电机外径规格：直径 35 毫米 电机机身长度：16.5 毫米 步进系统相数：2 相 (48 步进数，步进角度 7.5 度) 丝杠导程参数：1.20 毫米 (支持敏捷的前进速率) 直线解析分辨率：0.025 毫米 每步 标准有效行程：30 毫米 或 60 毫米 控制激磁方式：2-2 相 (双极性 Bipolar 驱动) 定额驱动电压：4.8 V 直流电 (低压绕线电阻 9.3 欧姆) 推力输出表现：18.0 N (于 200 pps 脉冲频率下) 电机本体质量：约 95 克
