KIKUSUI 菊水电子，日本高性能测试测量仪器*厂商，在安规测试、电源测试领域拥有数十年技术积淀，TOS9300 系列为新一代模块化电气安全综合分析仪菊水电子工...。TOS9301 集成交流耐压、直流耐压、绝缘电阻三大核心测试，兼顾实验室研发、品质验证、产线批量检测，满足 IEC、GB 各类电器安全标准，日系原厂，测量精度高，通讯接口齐全，广泛用于电子、家电、新能源、医疗零部件检测领域。

详细性能参数

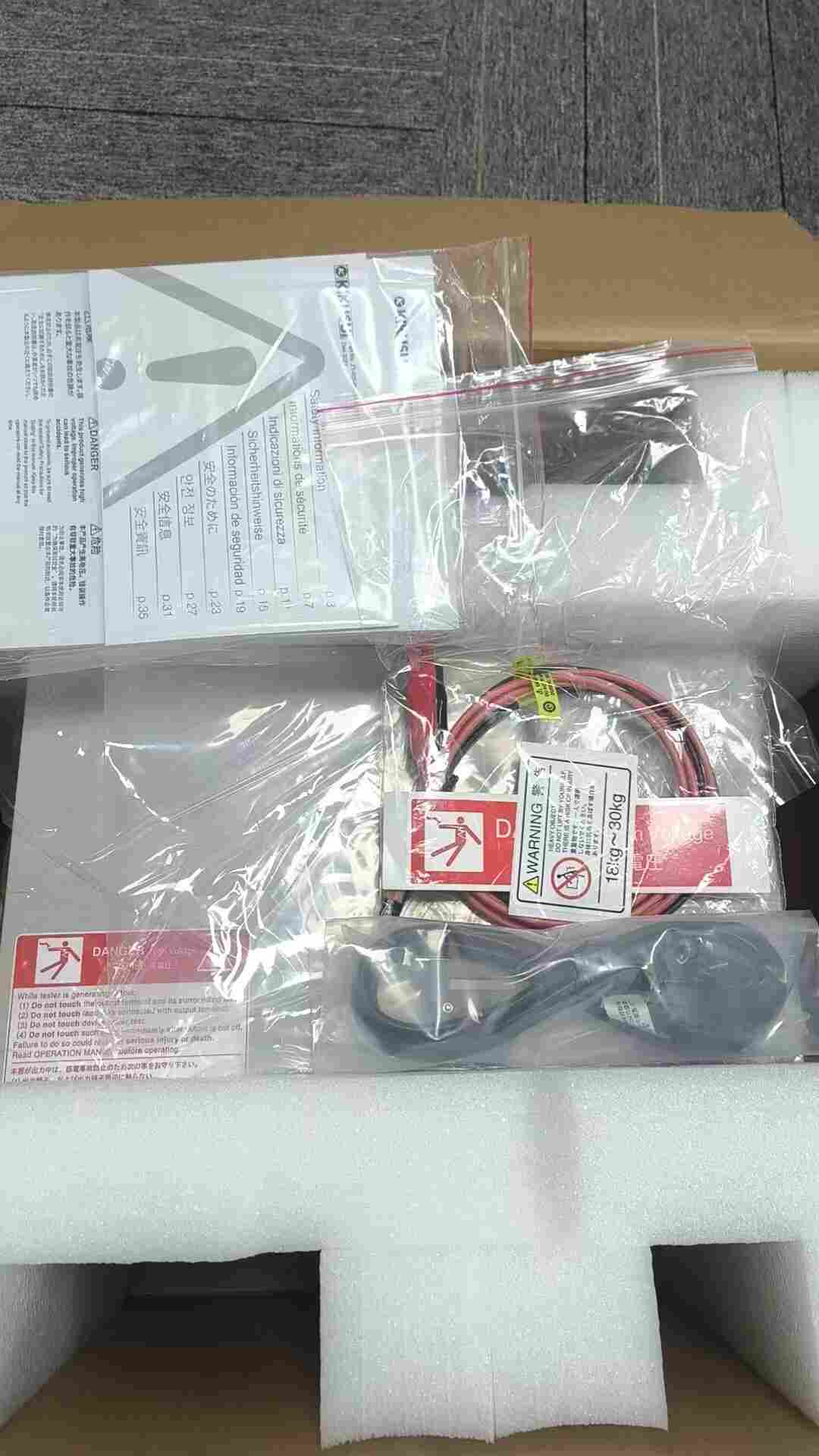

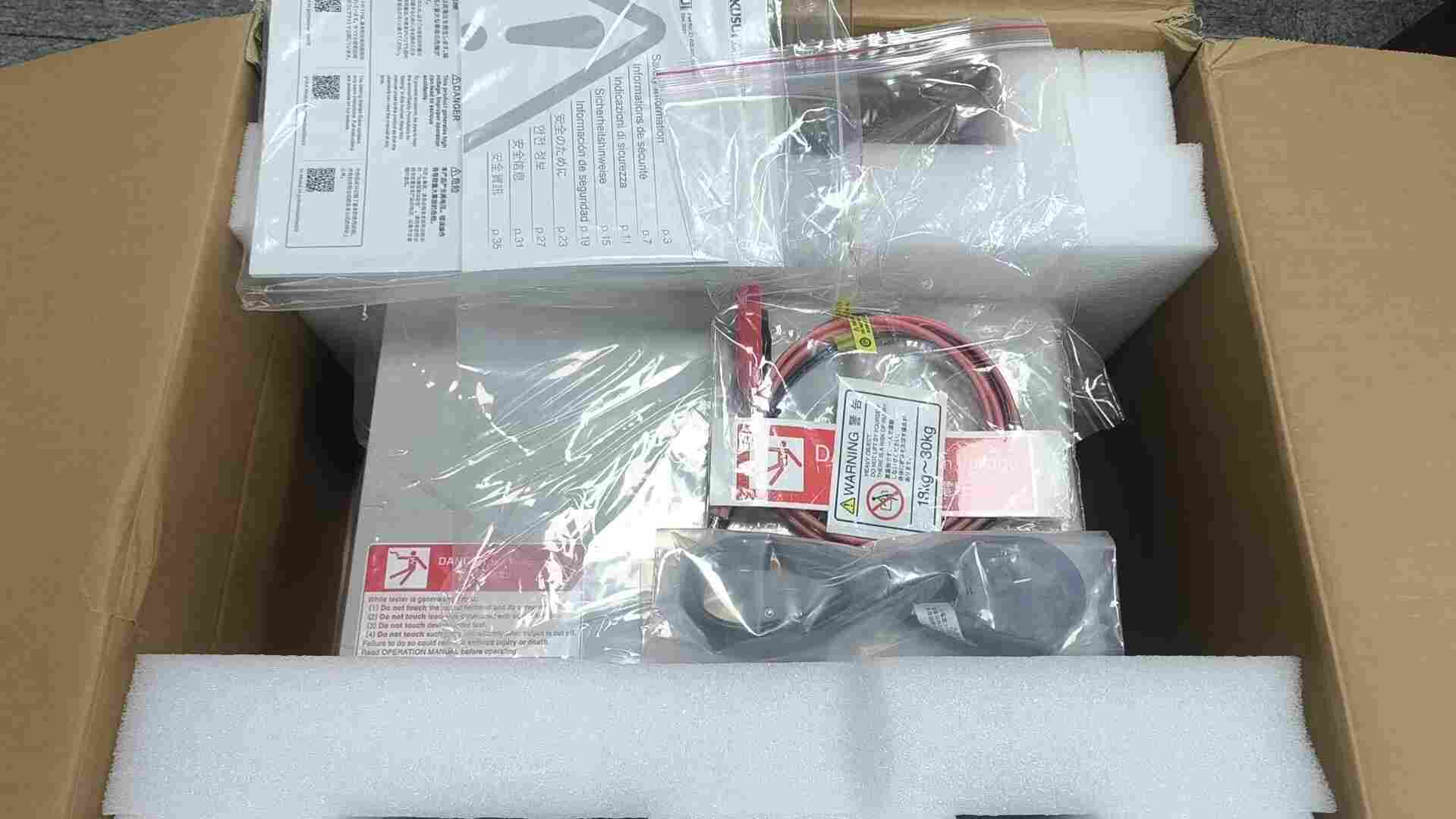

产品型号：TOS9301 产品类型：交直流耐压、绝缘电阻综合安规测试仪AC 交流耐压测试输出电压：0.05kV‑5.00kV，分辨率 1V，容量 500VA，*输出电流 100mA，50/60Hz 正弦波输出菊水电子工...DC 直流耐压测试输出电压：0.05kV‑7.20kV，功率 100W，*电流 20mA；测试结束内置强制放电回路 125kΩ，消除残余高压风险菊水电子工...绝缘电阻测试测试电压 DC50V‑1000V，支持正负极性输出，测量范围 0.1MΩ‑20GΩ 测量精度：电压 ±(1.2% 设定值 + 20V)；电流 ±(1% 读数 + 2μA)；绝缘电阻 ±2% 读数 显示：彩色液晶显示屏，完整显示电压、漏电流、电阻、判定结果 通讯接口：标配 LAN、USB、RS232C，I/O 信号端子，模拟监控输出端子，支持自动化上位机控制、固件升级 附加功能：接触检测、电弧检测、多档电流响应滤波、程序自动测试序列、校准提醒、接地故障保护、起始电压可设置，防止被测件受电压冲击菊水电子工... 整机尺寸：430×132×370mm；整机重量约 18kg菊水电子工... 供电：AC90‑132V /170‑250V，47‑63Hz 工作环境：温度 5‑35℃，湿度 20‑80% RH，无凝露菊水電子工... 标配配件：高压测试线 TL31‑TOS、电源线、信号 I/O 插头、说明书光盘等菊水電子工...

工作原理

设备内部 PWM 高压发生单元输出交流或直流高压施加于被测样品；耐压模式实时采集回路漏电流，对比上下限阈值，判定绝缘击穿与否；绝缘电阻模式施加直流测试电压，采集微弱回路电流，欧姆定律换算绝缘电阻数值。仪器可编辑多步骤自动测试流程，完成升压‑保持‑判定‑降压‑放电完整流程；通过 LAN/USB 对接 PLC、电脑，实现产线自动化测试、数据保存导出，高压结束自动放电，保障操作人员安全菊水电子工...。

行业优势

1、一机集成 AC 耐压、DC 耐压、绝缘电阻三项核心安规项目，无需多台仪器，节约实验室设备成本与机柜空间。 2、AC5kV/500VA 大功率交流输出，可应对大容量容性负载；DC * 7.2kV，满足高压零部件绝缘考核，内置强制放电回路，安全性高菊水电子工...。 3、多档电流响应速度可调，既满足标准常规耐压测试，也可捕捉微弱电弧放电前兆缺陷，提早发现绝缘隐患菊水电子工...。 4、测试前接触检测功能，识别测试探针接触不良，避免误判，提高产线测试良率可靠性。 5、标配 LAN/USB/RS232 多通讯接口，支持上位机远程控制，适配自动化产线、ATE 集成，自动存储测试数据，便于品质追溯。 6、彩色大屏人机界面，支持多组测试程序存储调用，切换测试标准简单便捷，兼顾研发实验室与批量生产线两用。

同系列选型对比

TOS9300：仅 AC 耐压，无 DC 耐压与绝缘电阻； TOS9301：AC 耐压 + DC 耐压 + 绝缘电阻，本款主流型号； TOS9301PD：在 TOS9301 基础上增加局部放电检测功能； TOS9302：增加接地导通测试； TOS9303：完整全功能，含接地导通、接触电流、患者漏电流，面向医疗设备测试。 选型区分：根据是否需要局部放电、接地导通、医疗漏电流功能选择型号，TOS9301 适合绝大多数普通电子电器安规检测。

安装维护要点

1、仪器必须可靠接地，高压测试区域做好隔离警示，防止人身触电；测试结束确认放电完成再触碰被测件。 2、高压测试线缆避免碾压磨损，定期检查高压引线绝缘层有无破损。 3、放置于通风环境，避开粉尘、腐蚀性气体，保证散热通畅。 4、定期执行仪器校准，利用内置校准提醒功能，保障测量数据合规有效。 5、自动化接线时，信号 I/O 采用屏蔽线缆，高压电缆尽量短，减少干扰，保证测量准确。 6、禁止出量程施加电压，不要短接高压输出端长时间运行。
