起源背景

NIDEC 尼得科（原 Copal 科宝），日本精密电子元器件厂商，JT30 系列光学非接触电位器为工业角度检测产品，摒弃传统碳膜摩擦结构，依靠光学感应采集转轴角度信号，高寿命、低漂移，大量配套自动化设备、机器人、半导体设备、工程机械做转角位置反馈，日系原厂品质，适合工业 24 小时连续工况。

详细性能参数

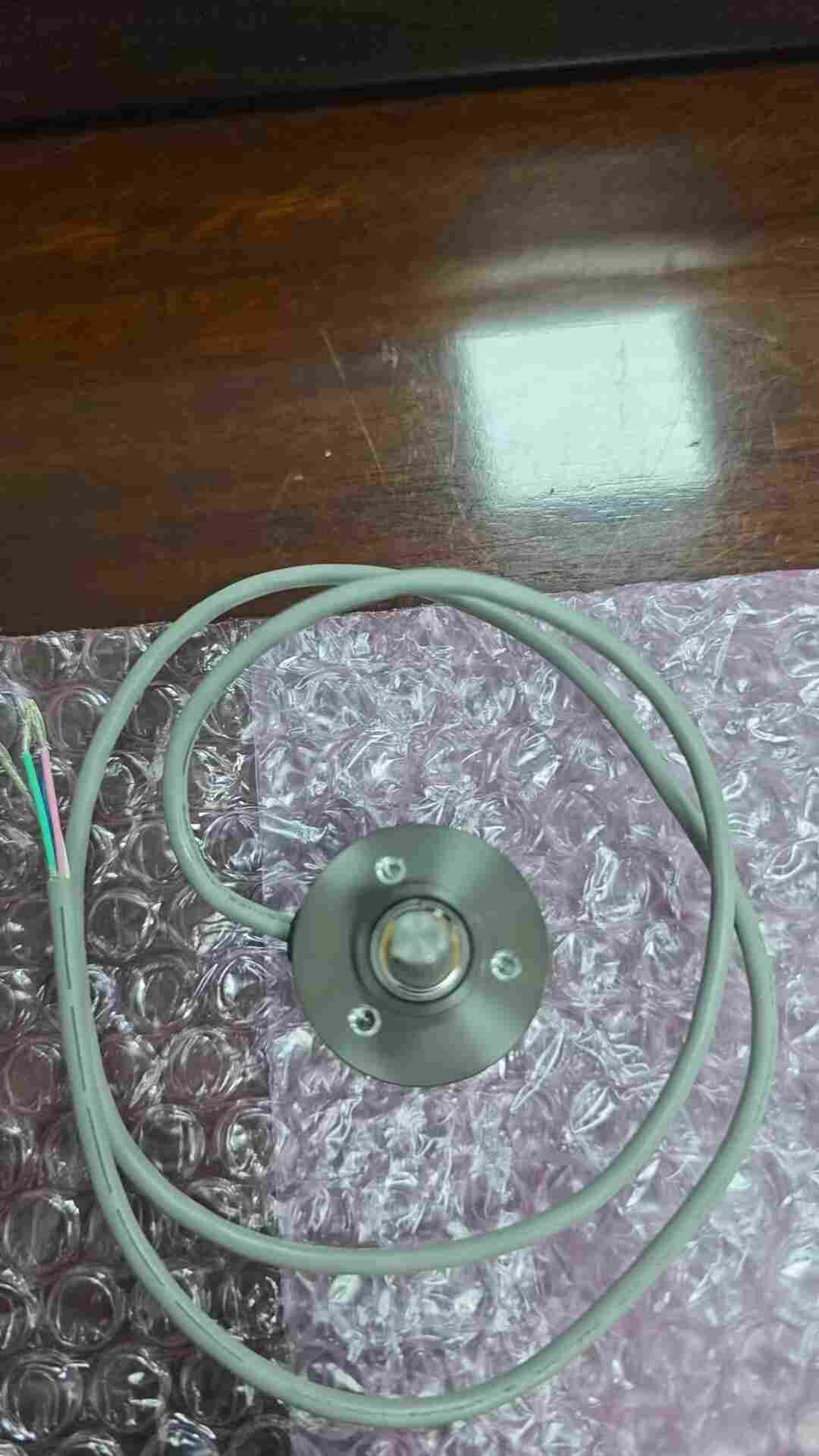

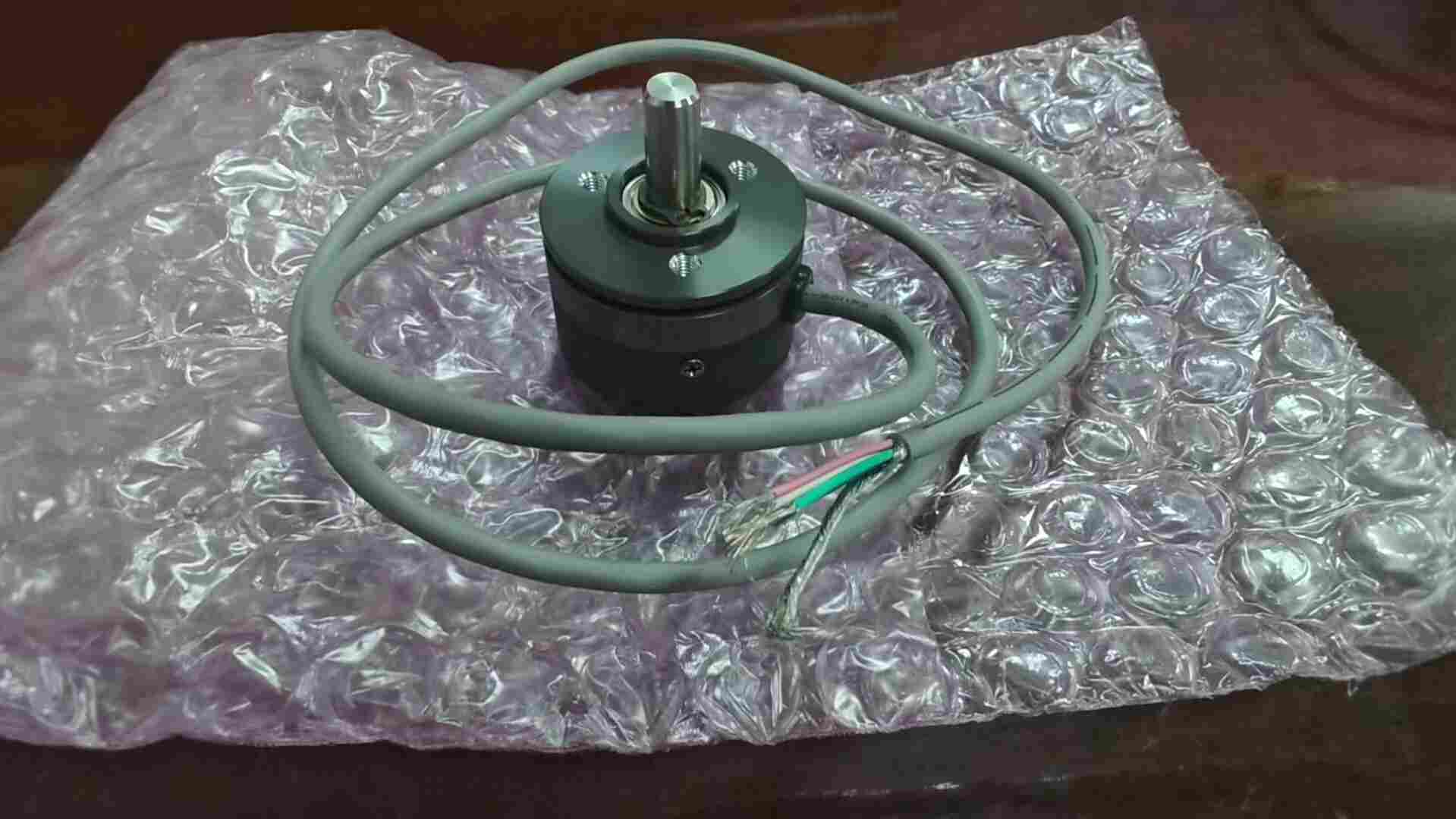

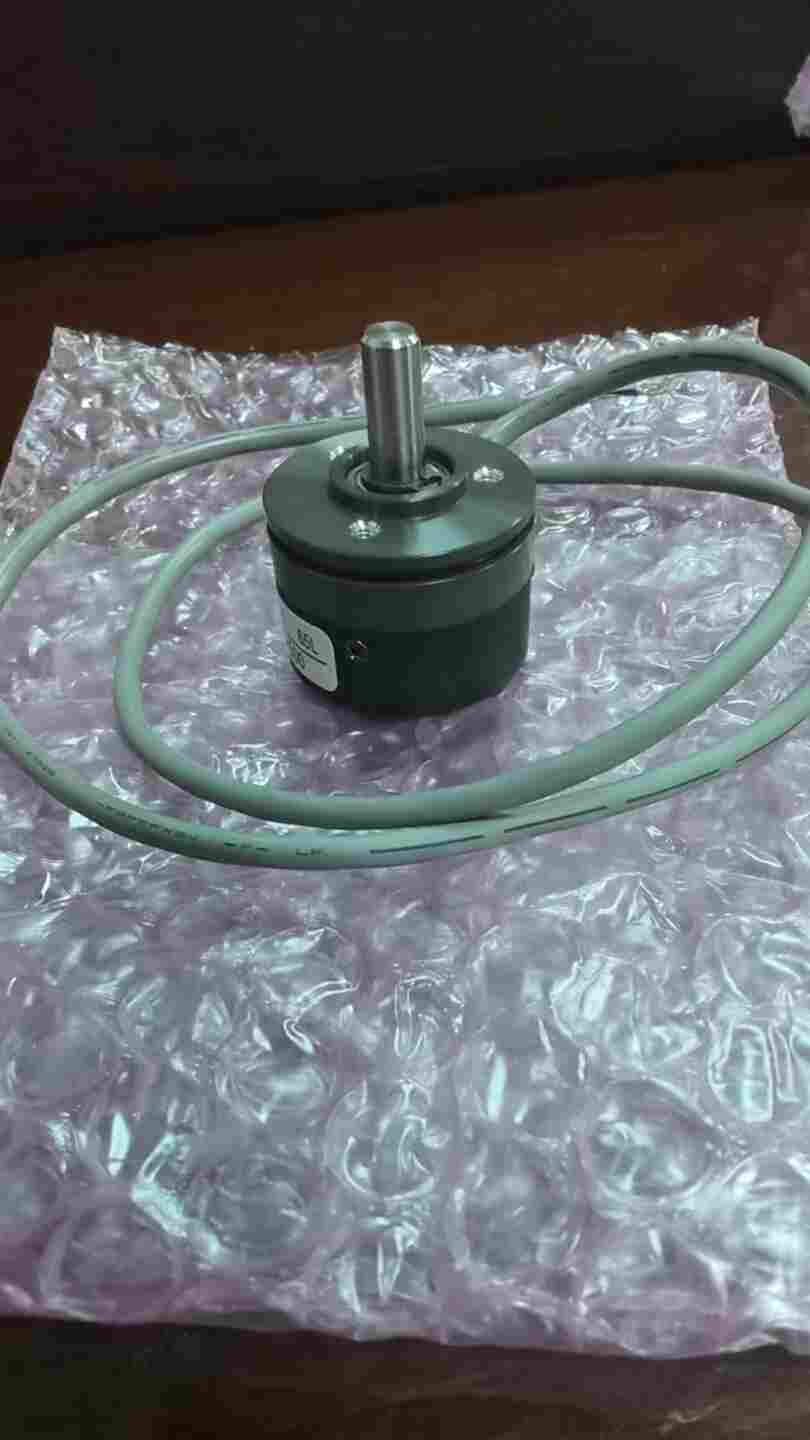

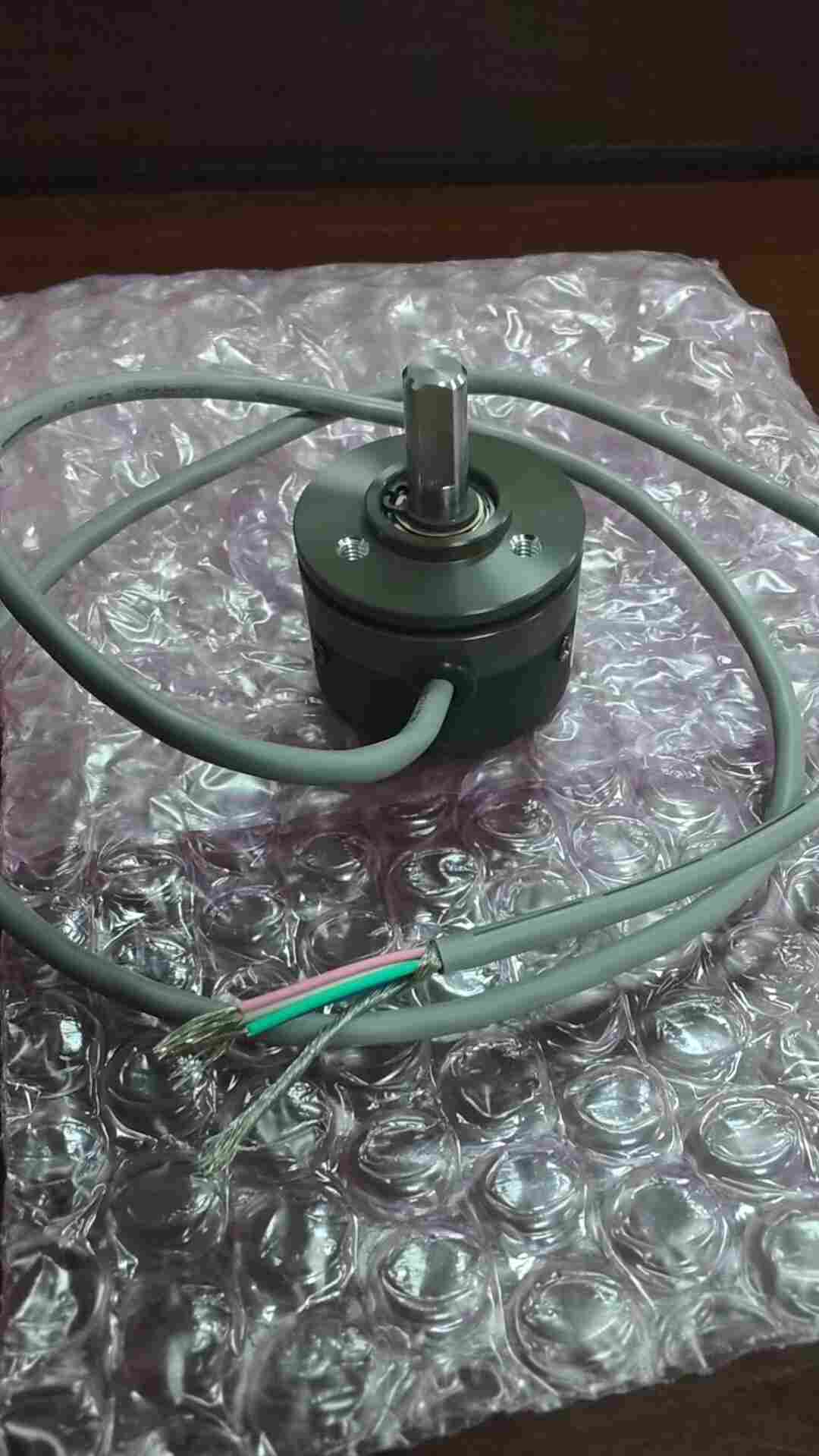

产品型号：JT30‑340‑500 产品类型：光学非接触式单圈旋转电位器（角度传感器）尼得科/N... 有效电气角度：340° 连续旋转尼得科/N... 供电电压：DC5V±0.25V，也支持 DC12V±0.6V 供电尼得科/N... 输出信号：0.5V‑4.5V 线性电压输出尼得科/N... *线性度：±2.0% FS尼得科/N... 消耗电流：≤40mA尼得科/N... 转轴规格：D 型扁轴，轴径 φ6mm，轴长 15mm 本体外径：φ30mm，面板安装方式，引线出线 机械寿命：2×10⁸次旋转，2 亿转长寿命 工作温度：‑30℃～+80℃，存储‑40℃～100℃ 绝缘电阻：≥100MΩ（DC500V）尼得科/N... 介电强度：AC500V 1 分钟尼得科/N... 防护等级：IP40NIDEC COMP... 整机重量：约 40g

工作原理

采用 LED 发光与光接收的光学感应原理，转轴转动改变光路通光面积，内部电路将转角位移转化为 0.5‑4.5V 标准模拟电压输出；无物理碳膜电刷摩擦接触，转轴连续旋转即可输出对应角度电压信号，直接接入 PLC、伺服控制器 AD 采集口，实现转轴角度、摆臂位置实时反馈采集。

行业优势

1、光学非接触结构，无电刷磨损，机械寿命可达 2 亿转，远高于普通碳膜电位器，适合高频反复摆动工况，减少备件更换频次。 2、输出 0.5‑4.5V 标准模拟量，线性稳定，温度漂移小，工业环境下角度检测精度稳定可靠。 3、转轴扭矩轻，不会对被测机构增加额外机械负载，适配小型摆臂、执行机构。 4、面板开孔安装，屏蔽引线输出，抗干扰性能优良，适配工厂变频器、伺服电机的电磁干扰环境。 5、340° 大有效电气角度，接近整圈角度检测，满足绝大多数摆角机构位置反馈需求。

同系列选型对比

JT30‑120‑500：有效电气角度 120°，适合小摆角检测，线性度 ±1.5% FS； JT30‑340‑500：340° 大角度版本，本款主力型号； JT22 系列：本体 φ22mm 小型化版本，适合设备空间受限场景； 区分重点：后缀数字代表电气角度规格，500 代表线缆输出版本，注意区分连接器输出型号。

安装维护要点

1、面板安装紧固，禁止敲击转轴，不能承受径向、轴向大力冲击，避免内部光学组件受损。 2、严格按照规格供电，不要过 DC12V *供电，防止烧毁内部光电电路。 3、屏蔽线缆做好接地处理，降低现场电磁干扰，保证 AD 采样角度数据稳定。 4、输出为电压模拟信号，后端必须接高阻抗采集端口，禁止直接驱动大功率负载。 5、IP40 防护，不可直接淋水、粉尘堆积，设备腔体内部使用，不适合露天恶劣工况。
