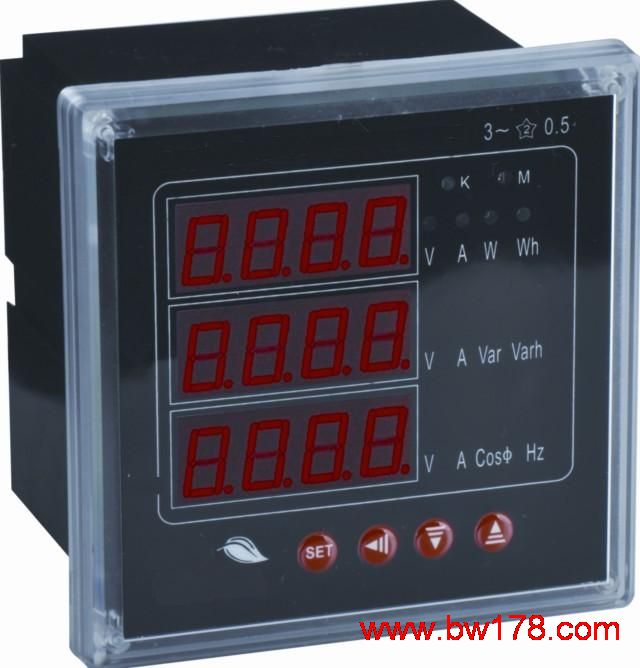

DT319-HD284Z--多功能网络电力仪表网络电力仪表详细介绍

标准配置：
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约

可选配置：
⑴开关量遥信输入
⑵开关量遥控输出
⑶模拟量输出，DC4-20mA DC0-20MA DC0-5V。
⑷1路或2路电能脉冲输出。

技术指标：

性能			参数
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC100V、400V（订货时请说明）
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<1VA (每相)
		阻抗	>300kΩ
		精度	RMS测量，精度等级0.5%
	电流	额定值	AC1A、5A（订货时请说明）
		过负荷	持续：1.2倍瞬时：10倍/10s
		功耗	<0.4VA (每相)
		阻抗	<20mΩ
		精度	RMS测量，精度等级0.5%
	频率		40~60HZ，精度0.1Hz
	功率		有功、无功、实在功率，精度0.5%
	显示		可编程设置、切换、循环，LCD和LED两种规格显示
电能计量	4象限电能		四象限正反向计量有功精度0.5级，无功为2级
	大需量		滑差式、滑差时间1min，滑差区间15min
电源	工作范围		AC、DC 80V～265V
	功耗		≤5VA
输出可编程	数字接口		RS-485、MODBUS-RTU协议
	脉冲输出		2路电能脉冲输出，光耦继电器
	开关量输入		开关量输入,干结点方式
	开关量输出		开关量输出，光耦继电器
	模拟量输出		模拟量变送输出，DC4-20mA/DC0-20mA/DC0-5V
环境	工作环境		-10~55℃
	储存环境		-20~70℃
安全	耐压		辅助电源、输入信号、输出信号之间>1.5kV
	绝缘		输入、输出、电源对机壳>5M
外形	尺寸		120×120 96 X 96（长、宽）
	重量		0．6kg
