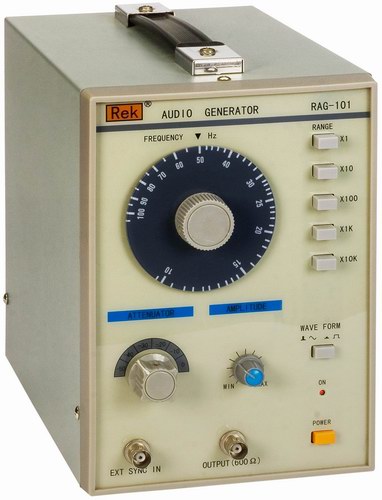

RAG-101 低频信号发生器



概述



RAG-101型低频信号发生器可产生10 Hz到1 MHz信号信号输出失真极小输出电压从0分贝到60分贝以每10分贝逐级衰减作为信号源深受生产线业余爱好者及维修等多方面的欢迎同时配有随外信号同步的端子使得极小的信号可以控制强信号的输出.



基本特性



频率范围:10 Hz～1 MHz共5个测量量程.

度:满刻度的±5%

输出阻抗:600Ω

输出控制: 0分贝、-10分贝、-20分贝、-30分贝、-40分贝、-50分贝且可微调．



正弦波输出



1　输出电压：5～6 V有效值

2、 失真度:500 Hz～50 kHz  不大于0.05%

       50 Hz～500 kHz 不大于0.5%

3、 输出平滑度：以1参考±1.5分贝



方波输出



1、 范围：10 Hz～1 MHz

2、 输出电平：10 V峰值

3、 上升时间: 0.5 μs



同步性能



1、 范围: 每输出1 V电压可改变振荡频率1%

2、 输入阻抗: 10 KΩ

电源: 交流110V / 220 V (50 / 60 Hz) 8 W
