产品概述

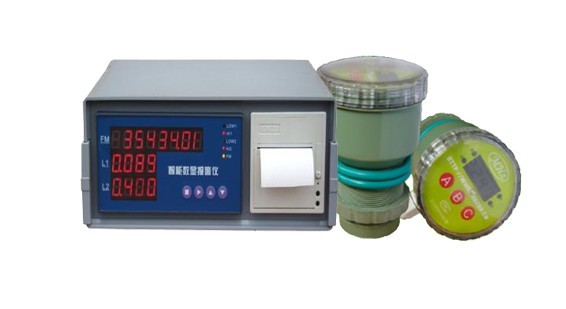

RX-DM型超声波明渠流量计是我公司采用国内外技术研制开发的全智能型明渠流量计，产品具有结构简单，安装方便，测量精度和可靠性好，量程比宽等优点，既可用于污废水排放的测量，又适用于农田水利灌溉的用水计量以及城区的排水改造工程。超声波明渠流量计是由流量积算仪配合适当的量水堰槽和超声波探头三部分组成。其原理是超声波探头直接测量堰槽内液位的变化，通过流量积算仪相应的液位-流量换算后把量水堰槽内液位的变化转换为量水堰槽内的流量。

性能特点

内置多种算法适合各种标准水堰;

坚固稳定的传感器适用恶劣工业场合;

换能器内置温度传感器实现测量值的实时自动温度补偿;

盲区可以人工设置屏蔽探头附近的干扰信号;

4~20  MA隔离电流输出可选现场总线接口;

控制继电器输出报警继电器输出.

温度补偿：自动温度补偿

：出厂，可现场校准

应用领域

自来水及污水处理

进水渠、出水渠等

技术参数

流量范围:10升/秒～10立方米/秒(量程与配用堰槽有关)

累计流量范围:99999999(满8位数回零重计)

流量误差与配用量水堰槽有关

配用三角堰:1～2%   配用矩形堰:1～4%   配用巴歇尔槽:3%

配用无喉道槽:4%    配用P-B槽:4%

超声波探头参数

探头液位量程：           0.3~5.0 m

测量精度：               ±0.25% X满量程

探头超声频率：           20k~43kHz

信号输出                 4-20mA

探头显示：               4位高亮数码管

显示精度：               1mm

参数设置：

设置设备：               3位轻触键（ABC）

参数：                   上下限报警

                           测量量程电流输出调节

数字滤波深度调节

流量积算仪参数

流量量程：

   本次累积流量:            0.0~99999999 m3

   历史累积流量:            0.0~25699999999 m3

   瞬时流量:                0.0~9999 m3/S

流量不确定度：       5%

配套量水堰槽：    直角三角堰，矩形堰，巴歇尔槽

信号输出             4路继电器

信号输入             4-20mA/0-5V/RS485

显示设备：           一组7位，两组4位数码管

可选设备：

  微型打印机        12V蓄电池
