SWING超声波明渠流量计

SWING

液位/液位差测量

明渠流量测量

· 可同时连接两个不同型号的超声波探头

· 带背景光的数字显示屏可同时显示两路

不同的测量值

· 全透明前面板便于直接读数

· 简便的5 键输入模式

· 2路4-20mA电流输出

· 多达5路泵控制

· 可快速开启的前面板方便操作

· IP65 ABS塑料外壳，适于室外安装

· 壁挂式安装结构

· 多种供电方式：24/115/230Vac 50Hz

· 功耗：15W

· 2路RS485数字接口用于与PTU系列或WMART系列超声波探头连接

· 灵活的输入方式，任意超声波探头连接：

-PTU05(0.3-5Mm IP68)

-PTU10(0.4-8m IP68)

-PTU15(0.7-12m IP68)

-SmartCost(0.25-5m IP65/68)

-521Smart(0.6-10m IP65)

-522Smart(0.7-15m IP65)

-其他探头

· 5路继电器输出（5A 250Vac）

v 物位和明渠流量测量

v 泵控制系统

v 壁挂式安装方式

v IP65防护等级

v 电源供电：230Vac115Vac24Vac24Vdc

输出：5路继电器输出，双路4-20mA电流输出

◆ 运用

超声波测量仪表被广泛地运用于污水处理、自来水、水利灌溉，冶金，电力，化工，食品，饮料及石化行业的液位、料位、液位差及明渠流量的测量。

◆ 概述

在物位测量领域，非接触的测量系统具有很多优势，因此，意大利SGMLEKTRA公司开发了自己的超声波生产线，发展自己的超声波系列产品——PTU和SMART系列，以及进行数据处理的显示控制仪——SWING系列。SWING系列显示控制仪具有灵活的编程功能，同时存储了大量基本数据便 于用户操作使用 。

SWING显示控制仪可在SGM-LEKTRA公司所有的超声波探头连接，特别适合PTU系列超声波探头。

◆ 工作原理

超声波物位探头与SWING显示控制仪相连后，就能够向被测介质表面发射超声波，超声波行进过程中遇反射面（被测介质表面）后返回，探头接收反射的信号并计算出超声波行进的时间，通过内部芯片计算出探头与被测表面间的距离，然后及时将相应的数据传输给显示控制仪，显示控制根据内部存储的数据计算出用户需要的参数，通过显示屏显示在面板上。

◆灵活多样的液位测量仪表

SWING显示控制仪可以与单个探头连接。完成液位

测量、泵控制、流量测量功能，也可与两个探头连接，

分别完成以上相同或不同的功能使用，两路通道间相

互独立，互不干扰。

◆分体式超声波液位差计

SWING显示控制仪与两个探头连接时，还可以实现液闰

差测量功能。大量运用于污水行业的隔栅液位差的控制。

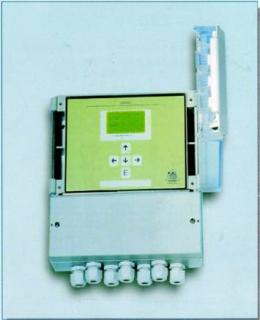

SMING显示控制仪
