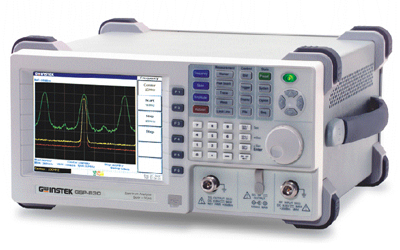

GSP-830E频谱分析仪

价格
电议

型号
GSP-830E

品牌

所在地
丰台区

更新时间
2023-10-13 08:59:26

浏览次数

    详细技术指标

    详细技术指标



    规格




    频率
    频率范围
    9kHz ~ 3GHz
    老化率
    ± 10ppm 0~50°C 5ppm/年
    频宽范围
    9kHz ~ 3GHz 在 1-2-5 顺序步进 全展频 零展频
    相位噪声
    -80dBc/Hz @1GHz 20kHz offset 典型值
    扫频时间范围
    50ms ~ 25.6s
    解析度带宽
    解析度带宽范围
    3kHz 30kHz 300kHz 4MHz
    解析频宽度
    20%
    视频频宽范围
    10Hz ~ 1MHz 1-3 步进
    幅度
    测量范围
    -103dBm ~ +20dBm: 1MHz ~ 15MHz Ref.Level @ -30dBm
    -105dBm ~ +20dBm: 15MHz ~ 1000mHz Ref.Level ≧-110dBm
    -105dBm ~ +20dBm: 1000mHz ~ 3GHz Ref.Level ≧-110dBm
    (Span = 50kHz RBW = 3kHz)
    过载保护
    Max. +30dBm ±25VDC
    参考电平范围
    -110dBm ~ +20dBm
    ±1.5dB @100MHz
    频率平坦度
    ±1dB
    幅度线性度
    ±1dB over 70dB
    动态范围
    平均背景噪声
    <-123±1dBm/Hz: 1MHz ~ 15MHz Ref.Level @ -30dBm
    <-125dBm/Hz typical -152dBm/Hz: 15MHz ~ 1GHz Ref.Level ≧-110dBm
    <-125dBm/Hz typical -149dBm/Hz: 1GHz ~ 3GHz Ref.Level ≧-110dBm
    三阶交调失真
    <-70dBc RF Input @-40dBm Ref.Level @-30dBm
    协波失真
    <-60dBc RF Input <-40dBm Ref.Level @-30dBm
    非协波伪噪声
    <-93dBm 1MHz ~ 15MHz Ref.Level @-30dBm
    <-107dBm ~ +20dBm: 15MHz ~ 1GHz Ref.Level ≧-110dBm
    <-104dBm ~ +20dBm: 1GHz ~ 3GHz Ref.Level ≧-110dBm
    (Span = 50kHz RBW = 3kHz)
    显示器
    640 x 480 高分辨率 TFT 彩色 LCD
    分割视窗
    动态视窗: 上 下 或交替 (两个同时扫描视窗)
    游标
    10 组峰值游标: 5 组△游标
    功能: Delta To Peak To Minimum Peak Track Peak Table Peak Sort
    轨迹侦测
    3 个轨迹功能:峰值 大值保持 冻结 平均 轨迹数学运算
    功率测量
    ACPR OCBW 信道功率 N dB 带宽和相位抖动
    自动设定功能
    自动侦测并显示
    触发
    条件: 视频 外部 (正向 +5V TTL 外部信号)
    模式: 普通 单次 连续
    顺序编程测量
    可以不通过远端控制软件自动执行测试用户定义的程序段 10 组顺序程序段设置 和 每个设置可有10 个程序段 变量延迟 和 等待通过功能使自动测量更容易 可顺序链接和嵌套不同的顺序设置.
    连接器
    射频输入
    N 型母头 50Ω 标准
    射频输入 VSWR: <2:1 @0dBm 参考电平
    外部参考
    BNC 母头
    时钟输入
    1M 1.544M 2.048M 5M 10M 10.24M 13M 15.36M 15.4M 19.2MHz
    参考时钟输入
    BNC 母头 10MHz
    直流输入
    插孔: 5.5mm 12V
    直流输出 (for GAP-801)
    类型: SMB 公头 大输出 +9V/100mA.
    接口
    RS-232C
    Sub-D 9 针母头
    USB
    USB Host/Device 全速
    VGA 输出
    前面板: 可插FLASH卡的A型插座
    选配: GPIB 接口
    IEEE 488.2 总线
    电源


    AC 100 ~ 240V 50/60Hz
    附件

    操作手册 x 1
    电源线 x 1
    USB 线(A型插头转小B型插头) x1
    尺寸和重量

    330(W) x 170(H) x 340(D) mm
    约 6kg
