Agilent 1680AD安捷伦逻辑分析仪|136通道,4M深度

价格
电议

型号
1680AD

品牌
安捷伦

所在地
暂无

更新时间
2019-05-20 15:54:56

浏览次数

    Agilent 1680AD安捷伦逻辑分析仪|136通道|4M深内存的详细介绍

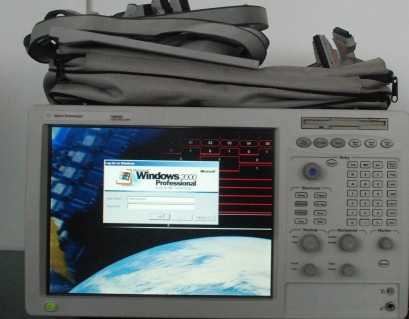

    Agilent 1680AD安捷伦逻辑分析仪|136通道|4M深内存

    :美国安捷伦Agilent 惠普HP

     屡获大奖的1680系列独立台式逻辑分析仪和1690系列基于PC的逻辑分析仪通过直观、易用的Windows的环境,简化了复杂的逻辑分析测量工作。这些逻辑分析仪价格低廉,提供了多种通道数量、内存深度和外形形状,用户可以灵活地选择适合自己的工作方式、应用和预算的型号。

    特性
      *800 MHz定时,4 M深内存,可以找到在时间上与现象相距甚远的问题的根本原因
      *200 MHz状态采集性能,为同步系统测量提供了优异的性能和余量
      *简单触发和快速触发功能,可以定义与查看的信号有关的触发。在数据显示时使用下拉菜单定义边沿、码型和毛刺等事件触发(简单触发),或在显示屏中在怀疑的事件周围画一个框,查看事件是否再次发生(快速触发)
      *高级触发功能,可以使用拖放图标作为构件,量身定制复杂的触发方案,找到难以捕捉的问题
      *外置示波器和逻辑分析仪之间的时间相关测量,帮助确定信号的模拟质量对设备数字操作的影响
      *脱机分析功能,可以在WindowsPC上分析以前捕获的数据,让逻辑分析仪捕获其它数据
      *12.1英寸内置彩色平板显示器,可以迅速查看更多的数据及获得更多信息
      *136通道独立式逻辑分析仪

    Windows界面,单屏幕操作和简明的触发增强了仪器的可使用性

    作为逻辑分析技术者,安捷伦科技公司将再次推出高性能的、且基于Windows界面的逻辑分析仪系列产品,并分为独立操作和由PC机进行控制的两大类型,无论哪一类型都具有创新的且易于使用的功能特性。

    Agilent1680系列逻辑分析仪一通电就能得到波形显示并且"使用就绪"。从Agilent逻辑分析仪一开机,设计师就能开始跟踪设计问题。

    新仪器采用单屏幕工作,工程师只需用短时间就能学会使用这些新仪器,并可通过熟悉的Windows图标访问常用的仪器特性。从主菜单的下拉菜单上能很容易地访问各种高级特性。

    要解决设计问题,首先要确定问题产生的原因。对于搞清疑难问题需要捕获哪些数据,关键在于触发设置。该系列仪器有三种触发设置模式,即快速、简易和高级触发模式。

    快速触发特性允许用户在当前显示中围绕可疑事件所对应的数据或波形拖出一方框,这样就设置了下次测量的触发条件。

    简易触发菜单允许用户从下拉菜单选择常用触发事件,如"上升沿"、"下降沿" 和"码型"等。

    高级触发菜单允许用户使用可拖放的图标图形来表示某一特定的触发设置。这些设置可直接用作单独的触发事件,也可将其嵌入到复杂的触发序列中。

    Agilent1680系列逻辑分析仪均可提供:

    200 MHz 状态分析;

    高达800 MHz 的定时分析;

    200 MHz 跳变定时;

    脱机分析软件;

    用于测量分析的过滤、寻找和无限制的标记; < >支持业界处理器的反汇编。全系列共有可提供不同通道数和存储器深度的16种型号。客户可按需要选择台式机或以PC为主机。1680台式机系列带有12.1英寸的彩色显示和内装CD-ROM。热键和旋钮的布置便于快速调整和导航波形滚动。

    136-通道200 MHz 状态, 800 MHz 时序台式逻辑分析仪


    1680AD

    详细介绍



    台式系列



    136 通道

    102 通道

    68 通道

    34通道

    标准存储器

    1680A

    1681A

    1682A

    1683A

    深存储器

    1680AD

    1681AD

    1682AD

    1683AD

    基于pc1690系列

    标准存储器

    1690A

    1691A

    1692A

    1693A

    深存储器

    1690AD

    1691AD

    1692AD

    1693AD

    逻辑分析仪功能特性和技术指标

    通道数

    136       102         68       34

    状态分析

    状态存储器深度

    标准存储器:256K
    深存储器:1M

    小时钟脉冲宽度

    1.2ns

    时间标签分辨率

    4ns或±0.1%,取大者

    大状态时间

    17s

    状态时钟/限定器

    4(或2个,34通道型)

    小主时钟-主时钟时间

    5.0ns

    小主时钟-从时钟时间

    2.0ns

    小从时钟-主时钟时间

    5.0ns

    建立/保持时间(单时钟,单跳变沿)

    2.5ns窗可调,从4.5ns/-2ns至-2.0ns/4.5ns,以100ps增量/通道

    定时分析

    定时速度

    400/800MHz(全/半通道)

    定时存储器深度

    标准存储器:512K/1M(全/半通道)
    深存储器:2M/4M(全/半通道)

    采样周期,全通道

    2.5ns至1ms

    采样周期,半通道

    1.25ns

    采样周期精度

    ±(0.01%采样周期+/-100ps)

    通道间时滞

    <1.5ns,典型值

    时间间隔精度

    ±(采样周期精度+通道间时滞+0.01%读数)

    触   发

    序列器速度

    200MHz

    大事件产生计数器

    16,777,215

    量程宽度

    32bits

    定时器量值范围

    100ns至5497ns

    定时器分辨率

    5ns

    定时器精度

    10ns±0.01%设置值

    触发资源

    16个码型



    15个范围

    探  头

    输入阻抗

    100k±2%

    触针杂散电压

    1.5pf

    大输入电压

    ±40Vpeak

    小电压摆幅

    500mVpp

    门限值范围

    -6V至+6V,增量为10mV

    门限值精度

    ±(65mV+1.5%设置值)
