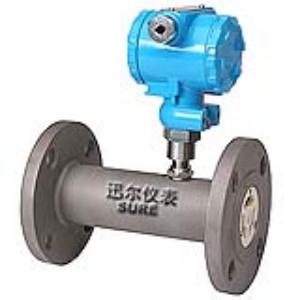

LWQ型气体涡轮流量传感器

价格
电议

型号
LWQ型

品牌

所在地
珠海市

更新时间
2019-08-29 15:13:53

浏览次数

    LWQ型气体涡轮流量传感器是吸取了国内外流量仪表技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表,具有的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
    该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
    二、产品特点
    n 合金涡轮,具有更高的稳流和耐腐蚀作用
    n 进口轴承,使用寿命长
    n 计量室与通气室隔绝,保证了仪表的安全性
    n 流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
    n 仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65
    三、技术参数:
    1.基本参数:表1
    仪表口径及连接方式
    25、40、50、80、100、150、200、250采用法兰连接
    25、40可采用螺纹连接
    精度等级
    ±1.5%R、±1%R
    量程比
    1:10;1:20;1:30
    仪表材质
    表体:304不锈钢;叶轮:防腐ABS或铝合金;转换器:铸铝
    被测介质温度(℃)
    -30℃~+80℃
    环境条件
    介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa
    输出信号
    三线制脉冲频率信号,低电平≤0.8V 高电平≥8V
    供电电源
    +12VDC 、+24VDC(可选)
    信号传输线
    STVPV3×0.3
    传输距离
    ≤1000m
    信号线接口
    内螺纹M20×1.5
    防爆等级
    ExdIIBT6
    防护等级
    IP65
    2.测量范围及工作压力:表2(注:表2所示测量范围均为工作状态下流量范围)
    型号规格
    公称通径(mm)
    流量范围(m3/h)
    始动流量(m3/h)
    工作压力(MPa)
    安装形式
    LWQ-25A
    25 (1")
    0.7-7
    0.6
    4.0
    法兰(螺纹)
    LWQ-25B
    1.5-15
    1.0
    4.0
    LWQ-25C
    3-30
    2.0
    4.0
    LWQ-40A
    40 (1.5")
    4-40
    2.5
    4.0
    法兰(螺纹)
    LWQ-40B
    8-80
    3
    4.0
    LWQ-50A
    50 (2")
    10-100
    3.5
    4.0
    法兰
    LWQ-50B
    15-150
    4
    4.0
    法兰
    LWQ-80
    80 (3")
    15-300
    4
    1.6
    法兰
    LWQ-100
    100(4")
    20-400
    5
    1.6
    法兰
    LWQ-150
    150(6")
    50-1000
    8
    1.6
    法兰
    LWQ-200
    200(8")
    100-2000
    20
    1.6
    法兰
    LWQ-250
    250(10")
    法兰
    LWQ-300
    300(12")
    200-4000
    40
    1.6
    法兰
    四、仪表选型
    1.选型说明
    用户在选型时,应根据管道公称压力、介质高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
    为使流量计的使用性能佳,流量计的使用流量范围应在(20%~80%)Qmax范围内比较合适。
    2.选型谱表
    表3
    型 号
    说 明
    LWQ-
    -□
    /□
    /□
    类型
    N
    脉冲输出型气体涡轮流量传感器
    仪表口径
    25A/B/C
    25mm
    40A/B
    40 mm
    50A/B
    50 mm
    80
    80 mm
    100
    100 mm
    150
    150 mm
    200
    200 mm
    250
    250 mm
    300
    300 mm
    传感器材质
    N
    基本材质,铝合金。(高耐压:1.0MPa)
    S
    不锈钢材质。(高压防腐型)
    特殊结构
    A
    氧气结构(脱油脱脂处理)
    B
    压缩空气结构(高流速设计)
    例:选用一台不锈钢材质,脉冲输出型气体涡轮流量计来测量氧气,用户测量范围为10-35m3/h型号为: LWQ-40A/S/A
