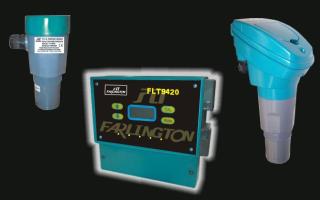

FLT9420 系列超声波物位计采用的回波处理技术，拓宽了超声波物位计的应用领域，适宜于测量块状，粉末状，粘稠性及刺激性的物料。尤其擅长应用于粉尘，蒸汽，泡沫等恶劣工况。传感器与被测物料之间无直接接触，且传感器与电子单元可分别安装在不同地点，中间以缆线连接，更方便用户的检测及控制。强的稳定性及抗干扰性，即使在极其困难的条件下也可保证的测量数据。工作原理FLT9420 所发射出的高能声波，会从被测物体表面反射回来。通过的软件处理后，所反射的信号能够被增强，同时干扰信号也被摒弃。这些高能量的声波，确保了少的信号损失。也使得声波损失较之传统的超声波仪器都要少。发射信号越强反射得到信号也越强。接收器电路即使在噪声较强的环境下也能识别并监视低液位信号。测量信号经过温度补偿作用，保证了信号输出与显示具有极高的准确性。主要特点◆非接触式测量◆较低的安装成本◆使用两线制长距离供电◆每监测点仅需要较低的成本◆灵活多样的通信方式：HART，GOSHAWK，MODBUS PROFIBUS & FIELDBUS （pending）◆更多的质量 SAA, CSA, FM, ATEX.◆敞开式管道测量算法◆具有泵控制功能.多可带5个泵◆自动补偿功能.（例如：灰尘，蒸汽状态下）◆外壳防护等级.IP67, NEMA 4x.◆可编程的故障保护模式.◆可应用于高温环境：175℃◆卫生安装适用于食品行业.◆GSM/CMDA 远程配置功能可选.◆具有液位控制功能 （2 个传感器）.应用◆应用领域：电力、冶金、石油、化工、建材、食品、医药、水利、市政◆适应场所：池、罐、仓、塔、槽、釜◆适用介质：水、各种污水、化学药剂、石油原油、石油成品油、液化石油气、原煤、煤粉、煤浆、水泥、催化剂、矿石、玻璃、谷物等各种液体、固体、浆体。锥形容器 大颗粒/小颗粒固体（颗粒/粉末） 污水处理站技术参数输入量 输出频率 5kHz 10kHz 15kHz 20kHz 30kHz 40kHz 50kHz 大测量范围 60m液体/泥浆/粉末/固体 50m液体/泥浆/粉末/固体 30m液体/泥浆,20m 固体 20m液体/泥浆, 10m固体 10m液体, 5m固体 7m液体 5m液体 盲区 1.5 m 1.0 m 0.60 m 0.45 m 0.35 m 0.30m 0.25m 分辨率 1mm 1mm 1mm 1mm 4mm 4mm 4mm 无锥筒发射角 7.5 7.5 7.5 有锥筒发射角 4 4 6 6 6 6 6 输出量 模拟输出 4~20mA （750ohms User supply 24Vdc） （400ohms Internal） 显示 2行×8位字母与数字LCD显示 电源 供电电压 12 - 3 0 V d c （纹波电压不高于100mV）90 - 265Vac 50/60Hz 功耗 <10w @ 24Vdc<10VA @ 240Vac<21VA @ 24Vdc 电气接口 3 x M16 精度 精度 大量程的 +/- 0.25% 环境条件 环境温度 -40℃~ +80℃ 工作压力 2bar 过程连接 ? ANSI, JIS or DIN 法兰? 4 in/100mm or 10 in/250mm? 2in or 3in BSP 螺纹 / NPT 螺纹 通讯接口 Modbus/HART/GSM/CDMA,多可接32台 ATEX防爆 Eexia IIC T6 防护等级 IP67 重量 2-15kg 外形尺寸电气连接C供电接线方式图例 g） 4线 DC 由内部隔离电源驱动 （Is） 订货选型订货编号 XXX： 普通订货其它：特殊订货（*本表仅适合普通订货场合使用，特殊订货请与经销商联系） 附加码 01～99： 订货信息 A 2线 4-20mA可与PC通信B 2/3/4线 4-20mA Sultan可与PC通信，具有5个继电器 供电类型 1 标准24 VDC2 通 用 交流电（80-260 VAC input） 其他通讯方式 X 无需A Modbus通信B 应用1-5*可支持 HART ａnd ProfiBUS DP 符合标准 0 无需1 ATEX Zone 02 ATEX Zone 13 ATEX Zone 104 ATEX Zone 20 传感器频率 X 使用50kHz时大 0- 5mA 使用40kHz时大 0- 7mB 使用30kHz时大 0-10mC 使用20kHz时大 0-20mD 使用15kHz时大 0-30mE 使用10kHz时大 0-50mF 使用05kHz时大 0-60m 工作温度外壳表面材质 1 标准 温度（15-50kHz teflon, 5, 10kHz polyolefin）2 标准温度 （潮湿空气，teflon表面）3 高温 （mi, , crocell表面）
