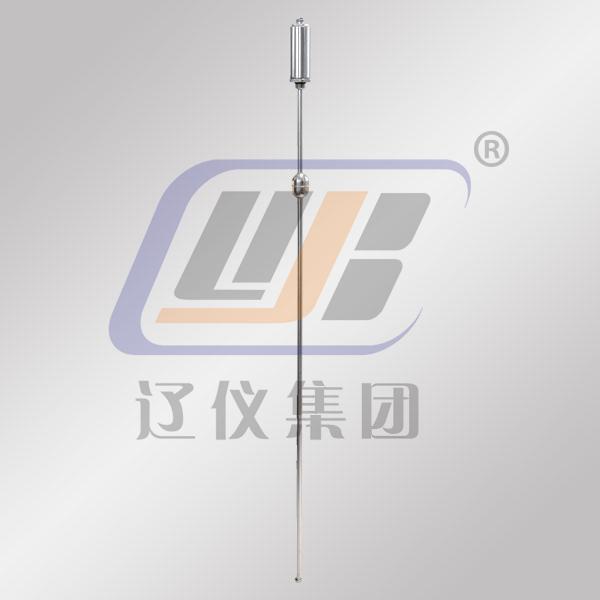

磁致伸缩液位传感器部分是基于磁致伸缩原理设计的，它由敏感波导丝、波导管、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。

当电子探头中脉冲微波发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速速度沿波导丝传递。当脉冲环形磁场与磁浮子磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波，此扭力波以声速速度返回到电子探头，使线圈两端产生脉冲感应。

通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以地计算出被测液面高度。

1         特点

1.1         广泛应用于高温高压液体、腐蚀性液体环境中；

杆式探杆大测量距离6米，

介质温度范围：-40-230℃；

对于分层液体可以同时测量界位和液位；

1.2         高精度，±0.5mm或±1mm；

1.3         高分辨率，响应快，

1.4         多种输出方式选择：

      4–20mA模拟信号HART(标准)；

液位+界面，隔离4~20mA双路输出；

四线制+RS485-MODBUS-RTU通信；

1.5         浮子磁铁采用高稳定性磁铁，使用寿命长；

1.6         具有反向极性保护功能；

1.7         防雷击、防射频干扰,安装方便、不需定期和维护；

产品按照防爆的要求设计和。适用于石油、化工、电力、钢铁、食品、制药等行业的过程容器和存储容器测量。

1         磁致伸缩液位计的主要技术参数

1.1         测量范围：0.25～6m

1.2         液面精度：0.01%FS或±1mm
重复性：0.005%FS 或0.015"取其大者

1.3         介质温度：-40℃～230℃

1.4         环境温度：-25℃～70℃

1.5         工作压力：-0.1～25MPa

1.6         介质密度：0.5g/cm³～1.8g/ cm³

1.7         防爆标准：隔爆型：ExdIICT6Gb
           本安型：ExiaIIBT6Ga
           外壳保护等级IP67

1.8         供电电压：24V DC（12V～32VDC）

1.9         输出标准：4～20mA +HART协议；RS485通信（可选）

1.10     测杆材质：304S，316L不锈钢

1.11     过程连接：螺纹3/4"NPT，法兰DN 50 以上1.1         基本要求

安装前用请检查储液罐实际安装高度与供货长度是否一致，磁致伸缩液位计按照接口下端100-150mm内为测量盲区，一般情况没有读数，开箱核对附件清单，检查有无运输损伤

1.2         安装步骤：

1.2.1取下储液罐检测孔处的法兰；

1.2.2将测杆插入安装法兰安装孔内；

1.2.3将液面浮子、界面浮子、锁紧环依次装到测杆上；

1.2.4将探棒插入测量孔；

1.2.5探棒放到罐底后向上提起,使测杆末端距离罐底2～10mm;
