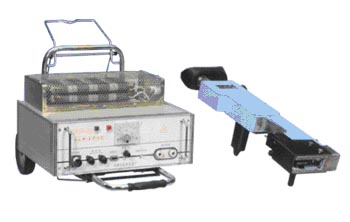

WX-5元素分析仪

WX-5元素分析仪用途:

元素分析仪是在可见光谱范围内，通过目视观察，比较元素光谱强度的方法，对金属进行迅速的定性和半定量分析，确定金属中所含的成分。光谱分析操作简单、易掌握、速度快、费用低，对样品损伤小，无需特殊加工。一般分析某试样中的5～6种元素只需2～3分钟，其精度相当准确可靠。所以需要分析大量样品、容易混料的场合、或需要快速分析的部门等，采用该仪器具有很大的经济意义。

本携带式元素分析仪是专为现场材料分析而设计的具有体积小、重量轻、操作简单、移动携带方便的特点，并设有大护眼罩和挡风罩，以适用于露天作业。目前光谱分析在下列各方面应用很广：

1.1)机械制造业中，对金属材料入库和发放进行检查，验证牌号。控制混料，减少失误。

1.2)零件制造过程中，尤其是热处理前，对材料牌号进行复查，以保证热处理的质量。

1.3)在设备安装、索修和样机测绘中，确定零部件的材料成份，测定后的零件仍能使用。

1.4)在化学分析中，做分析前的预分析。即用元素分析仪先作出定性和半定量的判断，然后制定化学分析的合理工艺，能大大提高化学分析的效率，降低成本，提高精度。

1.5)在金属冶炼中，对炉料进行分析，可大大提高经济效益。对钢样中某些残余量进行分析，精度高、速度快，能及时指导冶炼。

1.6)用于对废旧物资的分类和质量事故的检查分析等。对于大的试样，不能移动或不能破坏的机件，使用本仪器非常合适，所以本仪器已成为很多企业单位和研究机关不可缺少的常备仪器。

如果将刨屑、矿物质粉末或带有石墨粉的溶体压榨成片，则本仪器还可以在非金属范围内进行分析。

WX-5元素分析仪分析的主要元素有：

钢中：Cr 、W、Mn、V、Mo、Ni、Co、Ti、Al、Nb、Zr、Si、Cu等

铜合金中：Zn、Ag、Ni、Mn、Fe、Pb、Sn、Al、Be、Si等

铝合金中：Mg、Cu、Mn、Fe、Si、Sn等

WX-5元素分析仪主要参数:

2.1)光谱范围：390～700nm

2.2)目视分辨本领： 0.5～1.1Å

0.05～0.11nm

目视能分辨下列线对：

Fe 613.66nm 和 613.77nm

Fe 487.13nm 和 487.21nm

Mn 467.59nm 和 467.64nm

2.3)色散元件：ZF₁棱镜二块

顶角60 底边长50mm 高30mm一块；

顶角30 底边长25mm 高30mm一块；

2.4)准直物镜焦距： f=D/f*260mm=1：8.7

2.5)外形尺寸：625×180×190

2.6)重量：4.3公斤（加仪器箱和备件重11公斤）

WX-5元素分析仪工作原理:

电弧发生器或火花发生器（激发光源），使被分析物质和电极之间产生电弧或火花，被分析的物质及组成电极的物质，被电弧或火花激发射出光来，此光进入元素分析仪后，形成按波长次序排列的光谱。不同元素被激发时，所形成的光谱互不相同，观察区分不同元素在光谱上的区别，即可测定被分析物的化学成份。当光谱中出现某一种元素的特征谱线时，即表明试样中有这种元素的存在。利用谱线的亮度，可确定该元素含量的。

仪器将辐射光形成光谱是通过仪器内部一系列特制的光学元件实现的，其光学系统如下(略)：

由弧光点1发出的光经保护玻璃2、聚光镜3、发射镜4、均匀稳定的照明狭缝5、狭缝5位于物镜6的焦面上，由狭缝发出的光线，通过物镜6变成平行光，经过色散棱镜7、8被色散，棱镜8的直角边镀有反射层，光面被此线返回，再次通过色散棱镜7、8再次被色散，色散后的平行光再次通过物镜6后汇聚，经折射棱镜9，显微镜10在光栏11处形成光谱像，通过目镜放大观察，就观察到所得的光谱，转动棱镜8可使不同波长的光谱区间进入视场，其波长可从波长鼓轮上读出鼓轮读数，从波长与波长鼓轮读数对应曲线上找出波长值。

反射镜13将光源像反射到光屏14上，眼睛可通过反射镜15观察到光源照明情况。
