价格
￥99,999.00
型号
SBM-2200
品牌
SHIROKURA 司测研
所在地
厦门市
更新时间
2026-09-21 15:13:24
浏览次数
次
SOKKEN 司测研 SBM-2200 吹漏气流量计
未被测流体的物理性质或气体成分（但与氢发动机不兼容）。
即使存在液滴，也能测量气体流量
结构简单，维护简便
| 类型 | 22AA | 220A | 220B | 220J | 220C |
| 流量范围 [L/min] | 5~140 | 10~280 | 0~2,200 | ||
| 连接直径 [φmm] | 9.5 | 12.7 | 15.9 | 19.05 | 34.6 |
测量精度 | ±2%FS | ±2%FS | |||
| 可测量流体 | 空气吹气还是发动机吹气 | ||||
| 可用压力范围 | 大气压±30 kPaG | ||||
| 传感器工作温度 | -18 ~ 95°C（指示器为5~40°C） | ||||
| 压力损失 | 低于200Pa | ||||
| 可重复性 | ±0.5%FS | ||||
| 溢出报警 | 可选设置 | ||||
| 模拟输出 | 0 ~ DC10V/（可随意扩展） | ||||
| 传感器电缆长度 | 标准长度：10米 | ||||
电源 | AC100V 50/60Hz，*2A | ||||
a：温度传感器（铂温度电阻）0~100°C
b：*压力传感器 70~130kPa·abs（精度 0.1%FS）
c：雾分离器使用入口管径（15A（=1/2B），外径Φ21.7）、收集率82%的滤器（质量法）
活塞环在*转速下的密封测试
测试由活塞环末端颤振、气缸壁变形、活塞环间隙和活塞环张力等问题引起的输出损失
| 不 | 规格 | 规格与特点 | ||
1 | 显示设备 | LCD Touch 4.5英寸 | ||
2
| 展示品 ·瞬时流量 ·累计流量 ·预计时间
| 瞬时流量 | [ 0.00~2000.00] l/min | |
| 累积流量（可复位） | [ 0.000~9999.999] m3 | |||
| 累计流量（不可重置） | [ 0.0~999999.9] m3 | |||
| 累计时间（可重置） | [ 0.0~999999.9] s | |||
| 预计时间（不可重置） | [ 4000D 23小时59分59秒 ] | |||
| 3 | 背景设定 | 系数 | 流量系数、温度校准因子、*压力校准因子 | |
| 常数值 | 流体温度，*压力 | |||
输出系数 | 模拟输出、零点和FS值 | |||
| 警报 | 流量报警值、温度报警值、*压力警告值 | |||
| 4 | 显示滤波器 | 主慢速数字滤波器：0.1秒~10.0秒，支持单独显示和模拟输出 | ||
| 5 | 操作开关 | 累积开始/停止，计算值为零，保持，误差 <开始/停止> <清除> <暂停> <错误> | ||
| 6 | 模拟输出 | 0~10伏（可任意设置缩放） 设置输出值为0V和10V。 | <设置示例> [0V] =[0.0升/分钟] [10V] =[200.0l/min] | |
| 实际流量，标准等效流量 | ||||
| 7 | DIO输出 | 流量提醒 | 流量设置报警：当设定值过（接触点）时发出警报 | |
| 警报 | 温度和压力报警：过设定值时（触点）会发出警报 | |||
| 现状 | 正在计算中 | |||
| a. 接触输出：24伏直流，低于2安培 | ||||
| DIO输入 | 控制命令 | 开始估计，结束估计，重置值 | ||
| 它通过连接COM来工作。 输入规格：24伏直流，10mA | ||||
| 8 | 选项 | 温度输入 | 铂金温度电阻：0~100°C（±0.5°C） | |
| 管线压力输入 | *压力传感器：70~130kPa·abs（4000 kPa·abs）（±0.1% FS） | |||
| 9 | 设备工作温度 | 5~40°C | ||
| 10 | 电源与功耗 | AC100V，MAX 2A | ||
| 11 | 外部尺寸与重量 | W260，D350，H140（约5公斤） | ||
请将流量传感器安装在温度变化和振动*小的位置。
流量传感器进出口直径及入口处所需的直管长度
| 类型 | 说明 | 冻结交通 [L/min] | 进出口管道 内径 | 进出口管道 外径（参考值） | 上游侧直管 所需长度 | 下游侧直管 所需长度 |
| SBM-22AA | AA啊****** | 140 | φ9.5 | φ12.7 | 约200毫米 | 大约100毫米 |
| SBM-220A | A****** | 280 | φ12.7 | φ16.1 | 约250毫米 | 大约130毫米 |
| SBM-220B | B****** | 450 | φ15.9 | φ19.1 | 大约320毫米 | 大约160毫米 |
| SBM-220J | J****** | 760 | φ19.05 | φ22.0 | 约380毫米 | 大约190毫米 |
| SBM-220C | C****** | 2200 | φ34.6 | φ38.1 | 约700毫米 | 约350毫米 |
电缆连接
a. 电源线（标准长度3米）
b. 传感器电缆（标准长度10米）
c. 输出线缆（标准长度3米，可选长度10米）
d. 报警线缆（如有需要）
如果液滴附着在涡流发生器上，流量指示器会变得不稳定，因此在吹气计上游安装油雾陷阱（可选配件）。
缓冲罐（可选配件）安装在吹控表上游以抑制脉冲流量。
必须在吹气购买计的上下游两侧提供长度的直线段。
其他推荐产品
会员服务热线：010-62681193
展会合作/友情链接：010-62681114
京公网安备 11010802023672号
SBM-2200系列吹口表是一种流量计，设计用于测量流入发动机曲轴箱的吹气（中房）流量。 测量爆通流量被用来了解活塞环、气门套、气缸及其他部件的磨损状况。

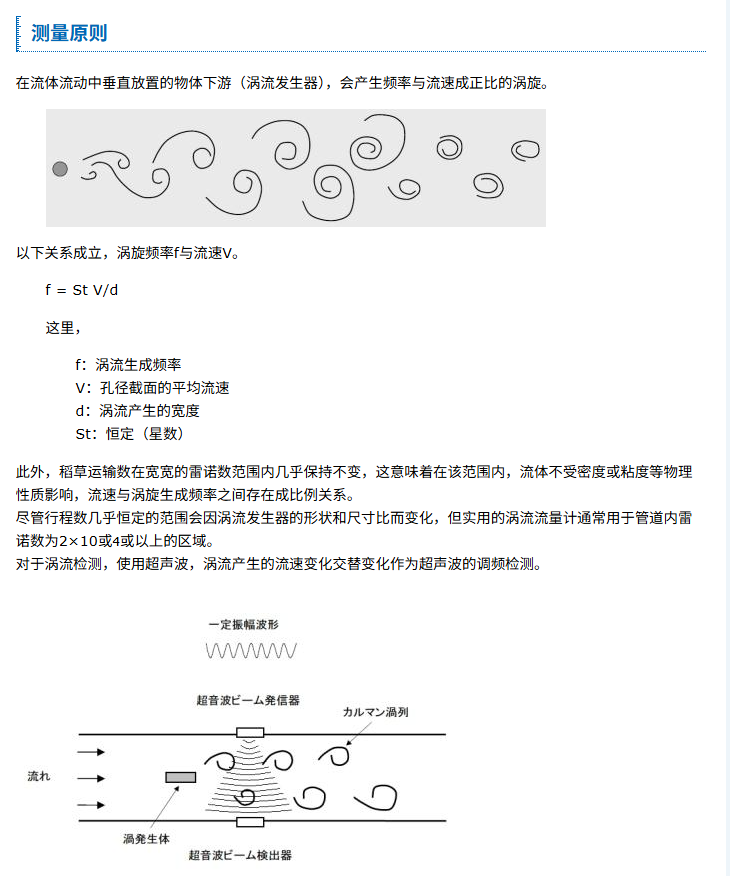

由于SBM-2200系列采用卡门涡旋原理，它可以测量吹过流而不受流体密度或粘度影响。
（传感器部分由J-TEC Associates， Inc. USA生产。）
它用于*转速下活塞环的密封测试，
以及解决活塞环末端扩口、气缸壁变形和活塞环间隙等问题， 以及测试因活塞环张力等问题导致的输出下降。
