原理

在液位检测器内部，按液位测量范围等距安装多个磁性感应元件（如簧片开关）和电阻器。 随着液位变化，浮子移动，磁感应元件被布置为浮子位置的元件被激活，反复开关。

例如，右图中当元件S3导通时，可以在A和B端子之间检测到Vo = V1 + V2的电压。

检测器体内检测到的电压通过变换器（R/1转换器）转换为液体液位测量范围内的DC4~20mA比例值并传输。

电平检测

危险区域使用的耐压防爆结构的液位指示和测量系统通常可如下图所示展示。 浮子（7）内含浮子式液位计（6）柱内的磁铁（磁铁位置与水线对齐），该浮子跟踪油箱内液位变化，柱内的指示器（5）用于指示液位。 内置的检测传感器（2）用于检测浮子的移动，防爆壳内的转换器（4）执行V/A转换，并将液位变化输出为DC4~20mA信号。 此外，测量（监测）设备会计算电流变化，并在显示器上显示如储液罐液百分比和剩余液体（配备适配器时）等变化。 此外，它还可以通过线路等方式实现远程控制和集中管理。

根据客户现场条件和浮子式液位计的形状（当柱顶为法兰时），该机器还能生产与下图所示直管不同的曲管类型。

输出到测量（监测）设备

如下图所示，将测量（监控）设备从电源的负极以环路方式连接到设备。

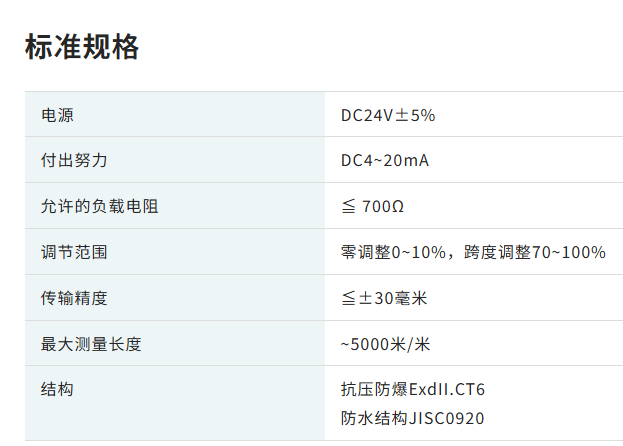

关于该单元的规格

该设备已通过国际电工委员会（IEC）标准，特别是ExdII.CT 6的防爆和点火等级，属于“新技术标准”。 该机为行业*高品质和高精度产品，完全符合劳动部《电气设备防爆结构标准》。
