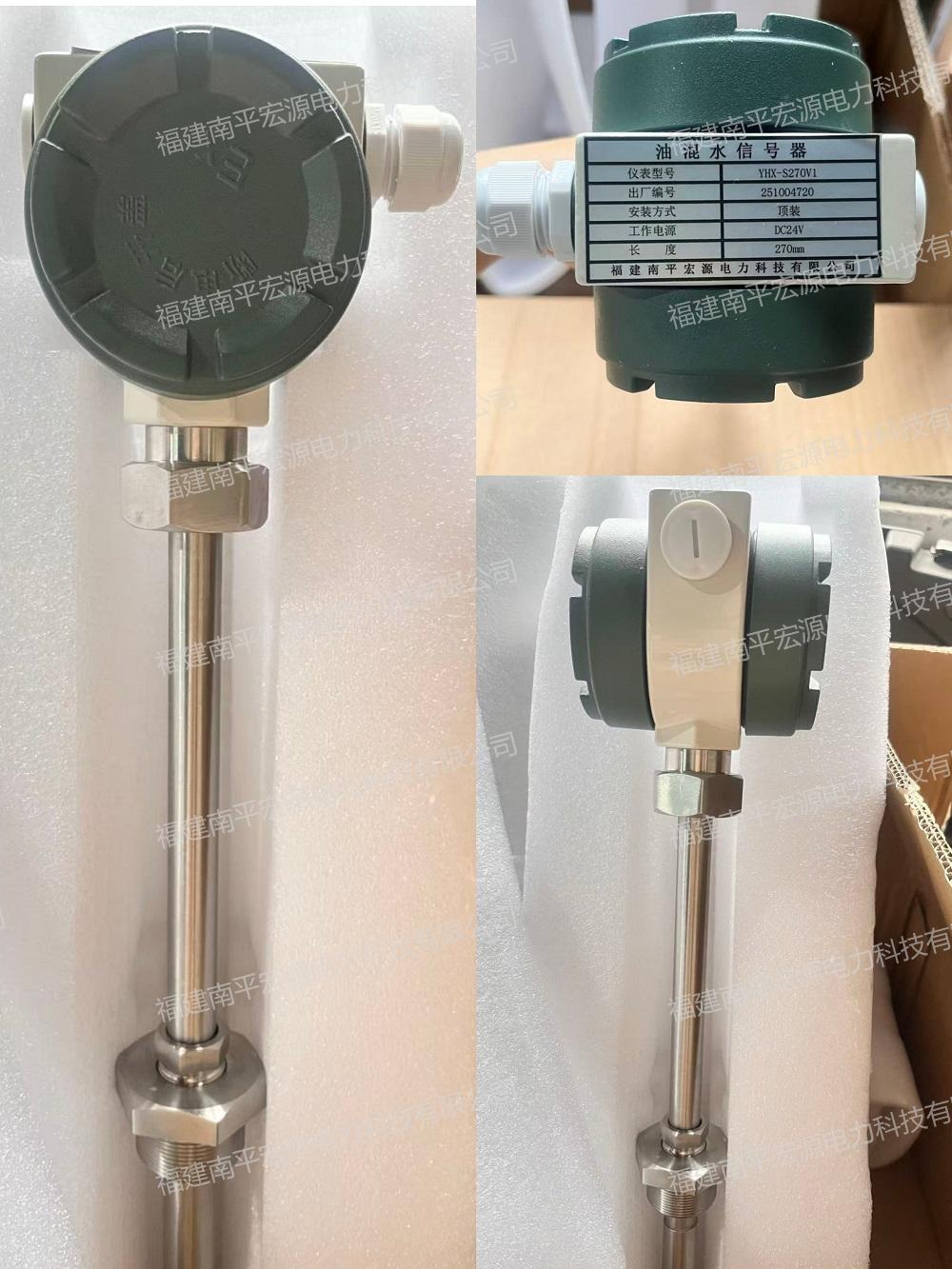

1. 产品概述
  YH 系列油混水信号器是专为水电、火电、泵站油压润滑系统研发的在线油中含水率监测保护仪表，适配机组推力轴承、导轴承油槽、油压装置回油箱、变压器绝缘油箱等场景，实时监测润滑油、透平油、绝缘油内水分侵入量。 冷却器渗漏、管路密封失效、环境冷凝水进入油系统会造成油品乳化、轴瓦锈蚀、绝缘击穿、设备烧损；YH 信号器实时捕捉油中积水，当含水率达到预设阈值，立即输出开关报警信号，联动中控声光告警或机组联锁停机，提前规避重大设备故障。

2. 产品核心特点

1. 射频电容检测，*稳定采用介电常数差值检测技术，不受油液杂质、气泡干扰，微量积水即可识别，测量精度高，长期运行零点漂移小。

2. 分体模块化结构，维护便捷控制器表头与传感探头分离，无需拆卸油箱探头，单独取下控制盒检修、，不影响油路密封。

3. 多安装规格全覆盖分 S 顶装式、C 侧装式、D 底装式三大亚型，探杆长度按需定制，适配不同尺寸油槽、油箱。

4. 多信号输出，适配电站 DCS/PLC标配无源继电器干接点；可选 4-20mA 模拟量、RS485 通讯，实时上传含水率数值至中控系统。

5. 304 不锈钢传感探头，防腐耐用全浸没探头一体成型，耐油、耐水汽腐蚀，适配长期潮湿机房工况；防护等级 IP65，防尘防水凝露。

6. 多档报警阈值可调出厂默认 5% 含水率报警，支持 2.5%/3.5%/7.5% 多档位自定义设定，适配不同油品安全标准。

7. 宽电压供电，适配电厂标准DC24V、AC220V、DC220V 三电压可选，匹配电站统一电控供电体系。

3、工作原理

1. 传感电极结构信号器探头内置内电极 + 外护套电极，两组电极构成电容极板，极板间隙充满待测油液介质。

2. 介质介电常数差异透平油、润滑油介电常数极低；水的介电常数约为油品的 80 倍。正常无积水时，两极间电容值稳定；一旦水分混入油中，混合介质整体介电常数大幅上升，电极电容同步发生明显变化。

3. 信号转换处理内置单片机高频振荡电路，实时采集电容变化，将电容差值换算为油中含水率百分比；数字化线性校正，消除油温、油品粘度带来的测量误差。

4. 报警输出逻辑系统实时对比实测含水率与预设报警值：

• 含水率＜设定值：继电器保持常态，输出正常运行信号；

• 含水率≥设定阈值：内部继电器翻转，无源接点动作，向外输出报警开关量，联动声光报警器、机组保护联锁、中控后台故障信号上传。
