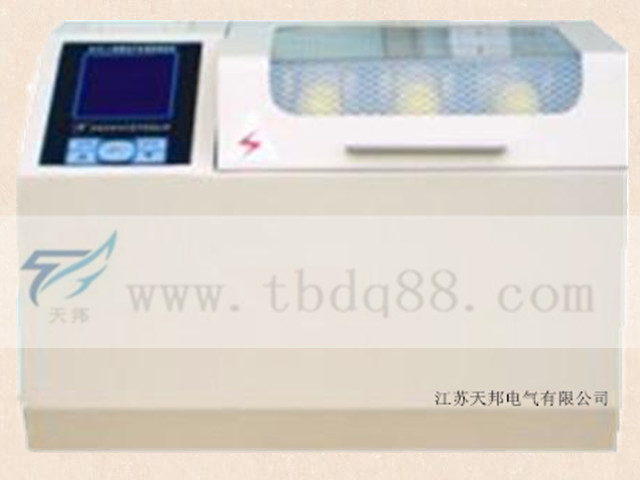

一、DS1604绝缘油介电强度测试仪概述
在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。为适应市场需要，我公司依据标准GB/T507-2002、行标DL429.9-91以及新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。
二、DS1604绝缘油介电强度测试仪主要功能及特点
1、本仪器采用微处理器，三杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～80KV范围内进行油循环耐压试验。
2、大屏幕液晶显示，汉字菜单提示。
3、本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1-3个油样的耐压试验。每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各油样各次击穿电压值和平均值。
4、 掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。
5、采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。
6、具有过压、过流、限位等保护，以保障操作人员的安全。
7、 具有温度测量显示功能以及系统时钟显示。
8、标准RS232接口，可与计算机通信。
三、DS1604绝缘油介电强度测试仪主要技术指标
1、 输出电压：0～80KV（可选）
2、 电压畸变率：＜3%
3、 升压速度：2.0～3.5KV/S（可调）
4、 静放时间：15分（可调）
5、 升压间隔：5分（可调）
6、 升压次数：1～6次
7、 升压器容量：1.5KVA
8、 测量精度：±3%
9、 电源电压：AC220V±10%  50Hz±1 Hz
10、 功率：200W
11、 适用温度：0℃～45℃
12、 适用湿度：＜75%RH
13、 外形尺寸：585×390×410
四、DS1604绝缘油介电强度测试仪面板说明

--在按下“选择”键后，按此键可递增设置数值
--在按下“选择”键后，按此键可递减设置数值
选择--用此键可选择各项功能，反白光标所在项为被选中项
确认--功能执行键
返回--退出操作界面
五、DS1604绝缘油介电强度测试仪操作方法
1、测试前准备
① 本仪器在使用前应首先将接地端子（设备的右侧面）与地线联接牢固，要特别注意不能虚接。
② 按标准提取油样，用标准规调整好油杯内电极距离，按有关要求清洗油杯，然后将油样倒入油杯，关闭箱盖。
③ 上述各项确认无误后，接入AC220V电源，准备进行试验。
2、测试开始
① 按下电源开关，进入如下界面：
② 系统参数设置：
按“确认”键，进入如下界面：

升压设置：用户可根据实际需要自行选择。
停升电压：10～80KV
静放时间：0～15分
升压间隔：0～5分
搅拌开关：开、关
升压次数：1～6次
升压速度：2.0KV/S～3.5 KV/S
杯位设置：根据用户测试的油样放置的油杯位为准。
           ⑴：是 否 ⑵：是 否 ⑶：是 否
打印设置：用户自行选择。
自动打印：是 否
 时钟设置：用户需要校时时可自行更改。
           09/07/05 08:08:45
 设置完毕，按“返回”键退出此界面。
 ③ 开始试验：
按“选择”键，选中“开始试验”菜单，按“确认”键，进入如下界面：

   测试从1号杯开始，1号杯位灯亮，界面显示“正在升压”、“搅拌、降压以及延时••••••”，按顺序做完3个杯位，再重新从1号杯开始测试，直到完成用户设置的升压次数，蜂鸣器发出响声，按“返回”键返回初始界面。
④ 数据浏览打印：
   按“选择”键，选中“数据浏览打印”菜单，按“确认”键，进入如下界面：

选择“上翻”或“下翻”，选择需要打印的记录，选择“打印”既可。
六、注意事项
1、试验前油样的选择，安放及电极间的距离应符合国标及行标。
2、电源接通后，严禁操作人员或其它人员触及外壳，以免发生危险。
3、本仪器在使用过程中如发现异常，应立即切断电源。
4、新油杯或新清洗的油杯应先击穿24次才可进行试验，油杯在不进行试验时应用干净的油侵泡。

七、DS1604绝缘油介电强度测试仪维护与保养
1、避免将本仪器暴露于潮湿的环境中。
2、油杯和电极需保持清洁，在停用期间，应盛以新变压器油保护。再次使用前，检查电极间距离有无变化，电极头与电极杆丝扣是否松动，如有松动应及时旋紧。
3、本仪器油杯箱内高压电磁开关是充油绝缘型的，应定期通过透明的开关壳体观察油面，如油面距顶部间距离过10mm应旋开丝堵补充符合GB2536的25号变压器油。
八、油杯清洗方法及常见故障排除
1、油杯清洗方法
⑴ 用洁净的绸布反复擦拭电极表面和电极杆。
⑵ 用标准规调整好电极间距。
⑶ 用石油醚(忌用其它有机溶剂)清洗3次，每次须按以下方法进行：
②  将石油醚倒入油杯，占油杯容量的1/4～1/3。
② 把一块用石油醚冲洗过的玻璃片盖住油杯口，均匀摇晃一分钟，注意要有一定力度。
③  将石油醚倒掉，用吹风机吹2～3分钟。
⑷ 用待测油样清洗1～3次。
②  将待测油样倒入油杯，约1/4～1/3。
② 用吹干的玻璃片盖住油杯，均匀摇晃1～2分钟，注意要有一定力度。
③  倒掉剩余油样之后即可做打压实验。
2、搅拌桨清洗方法
⑴ 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手接触搅拌桨表面。
⑵ 用镊子夹住搅拌桨，浸入石油醚中反复洗涮。
⑶ 用镊子夹住搅拌桨，用吹风机吹干。
⑷ 用镊子夹住搅拌桨浸入待测油样内反复洗涮。
3、油杯储放
方法1：实验完毕后，用质量较好的绝缘油倒满油杯，并将油杯平稳放置。
方法2：按上述清洗方法用石油醚清洗吹干后放入真空干燥器中储存。
注：次测试前和测试劣质油后必须按上述方法清洗油杯和搅拌浆。
4、常见故障排除方法
⑴ 电源指示灯不亮，屏幕无显示
① 检查电源插头是否插紧
② 检查电源插座内的保险管是否完好
③ 检查插座是否有电
⑵ 油杯无击穿现象
① 检查线路板接插件插接是否到位
② 检查箱盖高压开关是否接触好
③ 检查是否高压接点无吸合
④ 检查是否存在高压断线
⑶ 显示器对比度不够
① 调节线路板上的调节电位器
⑷ 打印机不打印
① 检查打印机电源线是否插接到位
② 检查打印机数据线是否插接到位
