产品综述:

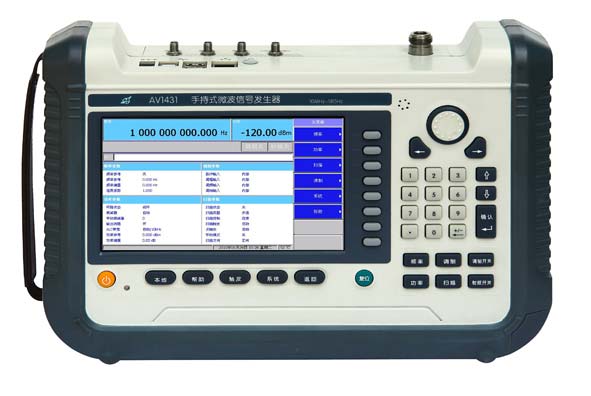

AV1431系列手持式信号发生器采用统一的手持式机箱，集成度高，体积小、重量轻，便于携带，提供中英文双语菜单，界面友好，操作简单易学。输出信号分别覆盖微波和射频频段，频率分辨率高，动态范围大，具备数字扫描和多种调制功能。采用两种供电模式，节能性好，内置大容量可充电电池组，一次充电可工作时间长。能够满足绝大多数通信和雷达对抗装备在安装调试、现场维护过程中的测试需求。该仪器良好的更使其成为高校、民用通信等领域测试中的理想选择。
主要特点:
◆ 体积小，重量轻，内置电池，现场作业，轻松完成
◆ 友好的人机界面，中、英文双语菜单，操作简单，易学易用
◆ 内置调制信号发生器
◆ 具有调幅、调频和脉冲调制功能
◆ 具有列表和步进两种扫描方式
◆ 完善的自我诊断功能及状态自测试
◆ 具有LAN和USB接口，提供标准的程控命令，实现程控操作
◆ 智能的电源管理功能以及节电工作模式，剩余电量指示及低电量警告
体积小，重量轻，内置电池，现场作业，轻松完成。
AV1431系列手持式信号发生器两种型号外形尺寸一致，体积小，重量轻。内置高容量可充电电池组，更换方便。大容量的电池，多功能工作背包带给您台式机的性能，手持设备的便利，非常适合现场使用。
中/英文操作界面，TFT大屏幕真彩液晶显示
AV1431系列手持式信号发生器均采用大屏幕真彩液晶显示，默认中文操作界面，当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文，方便您的使用。操作简单，方便易学，不需要特别培训，您就可以轻松掌握。
高性能脉冲调制
AV1431系列手持式信号发生器均标配有高性能的脉冲调制功能，调制深度典型值大于80dB，小脉宽100ns，支持门控、外部等多种触发方式，为您进行雷达脉冲信号模拟提供了灵活方便的解决手段。
? 丰富的接口
AV1431系列手持式信号发生器提供了USB接口、网口等附加扩展接口，提供标准的程控命令，可以方便地实现远程控制操作;同时还提供参考输入/输出接口、脉冲输入、监视输出和同步输出等接口，方便用户使用。
典型应用
AV1431系列手持式信号发生器输出动态范围大，频率分辨率高，内置调制信号发生器，具有调幅、调频和脉冲调制等多种调制方式，用于雷达、通信等装备中的接收机性能检测，故障点定位等，其小巧的体积更方便您的测试应用。
技术规范
型 号
AV1431
AV1431A
频率范围
10MHz～18GHz
250kHz～4GHz
频率分辨率
10Hz
1Hz
参考频率
标称频率:10MHz;老化率: ±1×10-6/年 ±1×10-8/天
扫描方式
步进扫描、列表扫描
谐波
≤-30dBc
单边带相位噪声
≤-76dBc/Hz 10MHz＜f≤2.2GHz@20kHz
≤-82dBc/Hz 2.2GHz＜f≤4GHz@20kHz
≤-76dBc/Hz 4GHz＜f≤8GHz@20kHz
≤-70dBc/Hz 8GHz＜f≤16GHz@20kHz
≤-64dBc/Hz 16GHz＜f≤18GHz@20kHz
≤-84dBc/Hz 250kHz≤f≤250MHz@20kHz
≤-96dBc/Hz 250MHz＜f≤500MHz@20kHz
≤-90dBc/Hz 500MHz＜f≤1GHz@20kHz
≤-84dBc/Hz 1GHz＜f≤2GHz@20kHz
≤-78dBc/Hz 2GHz＜f≤4GHz@20kHz
输出功率范围
(25±10℃)
无衰减器选项:-10dBm～+7dBm
带衰减器选项:-110dBm～+5dBm
无衰减器选项: -10dBm～+7dBm
带衰减器选项: -120dBm～+5dBm
功率准确度
(25±10℃)
无衰减器选项: ≤±1.5dB
带衰减器选项:
-5dBm＜P≤＋5dBm ≤±1.5dB
-60dBm＜P≤-5dBm ≤±3.0dB
-90dBm＜P≤-60dBm ≤±4.0dB
-110dBm＜P≤-90dBm ≤±5.0dB
无衰减器选项: ≤±1.5dB
带衰减器选项:
-5dBm＜P≤＋5dBm ≤±1.5dB
-60dBm＜P≤-5dBm ≤±2.5dB
-90dBm＜P≤-60dBm ≤±3.5dB
-120dBm＜P≤-90dBm ≤±5.0dB
调制性能
脉冲调制
脉冲调制开关比: ≥60dB
脉冲调制上升下降时间: ≤40ns
幅度调制
调制方式:线性方式，指数方式
调制率(3dB带宽):DC～10kHz
准确度:线性方式: ≤±(6%×设置深度+2%)(调制率1kHz)
指数方式: ≤±(5%×设置深度+1dB)(调制率1kHz)
频率调制
调制率(3dB带宽): DC～10 kHz
准确度: ≤±6%(1kHz调制率，频偏100 kHz)
其他特性
射频输出端口
N型(阴)
显示屏
TFT-LCD
操作界面
中文/英文
外形尺寸
330mm×230mm×85mm
重量
<5kg
功耗
30W
20W
供电方式
直流、可充电电池
电池工作时间
2小时
4小时
工作温度
0℃ ～+50℃
订货信息
主机:
AV1431 手持式微波信号发生器 10MHz～18GHz
AV1431A 手持式射频信号发生器 250kHz～4GHz
标配:
标准三芯电源线 1根
电源适配器 1个
用户手册 1份
选件:
1、110dB程控步进衰减器
2、可充电电池组
3、便携背包
4、运输箱
