3DFAMILY大行程影像测量仪NV500

价格
电议

型号
NV500

品牌
3DFAMILY

所在地
江苏省 无锡市

更新时间
2023-06-12 12:57:27

浏览次数

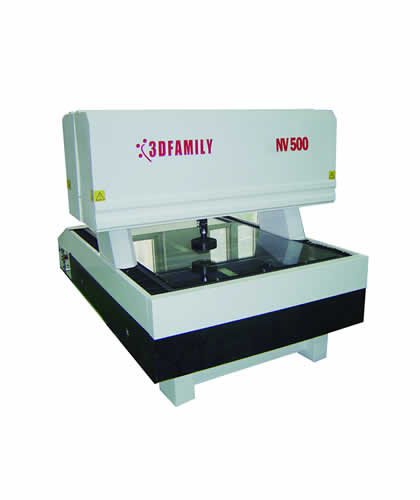

    3DFAMILY大行程影像测量仪NV500


    3DFAMILY大行程影像测量仪NV500产品介绍:

    NV系列大行程影像测量仪是3DFAMILY又一创新力作,产品拥有多项设计,弥补了目前市场上销售各大行程机型的多项缺陷。


    NV500大行程影像测量仪产品特点:

    1、导轨直接固定在大理石上,保证导轨运行的俯仰及偏摆精度。
    2、灯源,皮带牵引,光学尺三部分独立分开,减少相互影响。
    3、皮带中心牵引,保证传动的平衡性与平稳性。
    4、横梁拱形设计,提高X轴横梁的刚性。
    5、Z轴集成化设计,轻松兼容40相灯,激光等常规功能。
    6、控制柜与机身一体设计,减少机台走线长度。
    7、大理石按照量具标准制定长宽厚尺寸,保证基础精度。
    8、头盖分离式设计,可翻转打开,方便维护维修
    9、增加减速位置开关,防止机台冲撞限位。
    10、限位减速电路板集成设计,便于安装调试。
    11、主控电路设计,增加机台状态显示,便于监控机台的状态。
    12、电机动力线,编码线分离走线方式,降低内部电路干扰。
    13、控制柜强电弱电分离,强电部分,多级滤波以及过电压过电流保护。
    14、钥匙开关,紧急停止开关,紧急状态的处理方式。
    15、使用OVM Pro 3.0软件。


    3DFAMILY大行程影像测量仪NV500技术参数:

    具体型号

    NV500

    测量行程(mm)

    400×500×200

    全机尺寸(mm)

    1800×1300×1407

    X、Y轴精度

    (3+L/250) µm

    Z轴精度

    (3+L/150) µm

    速度

    XY轴加速度1400 mm/s² Z轴加速度500 mm/s²
    XY轴速度700 mm/s Z轴速度100 mm/s

    光学尺解析度

    1µm(0.5µm可选)

    CCD

    日本SONY高清晰CCD

    灯源

    下轮廓灯:白色(三基色可选);
    上表面灯:分区控制40相灯,白色(三基色可选)

    镜头

    全自动Navitar变焦镜头 6.5:1

    放大倍率

    光学放大倍率:1X-6X;影像放大倍率:25X-142X

    操作方式

    自动

    软件

    OVM Pro 3.0

    机台承重

    30kg

    使用环境

    电源供给:110V~220V±10%  50/60HZ
    温度:20±5℃  湿度:45%-75%

    保修期

    1年



    3DFAMILY大行程影像测量仪NV500应用领域:



    手机透明玻璃

    手机透明玻璃     手机玻璃      平板电脑

    笔记本电路板

    笔记本外壳      手机电路板      手机配件

    广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。



    3DFAMILY大行程影像测量仪NV500检测实例:

    手机透明玻璃

    手机透明玻璃长宽尺寸快速检测

    手机玻璃丝印见光位尺寸

    手机玻璃丝印见光位尺寸。说明:检测精度:≦0.003mm,强大去毛刺丝印边功能数据稳定可靠。






    3DFAMILY大行程影像测量仪NV500


    3DFAMILY大行程影像测量仪NV500产品介绍:

    NV系列大行程影像测量仪是3DFAMILY又一创新力作,产品拥有多项设计,弥补了目前市场上销售各大行程机型的多项缺陷。


    NV500大行程影像测量仪产品特点:

    1、导轨直接固定在大理石上,保证导轨运行的俯仰及偏摆精度。
    2、灯源,皮带牵引,光学尺三部分独立分开,减少相互影响。
    3、皮带中心牵引,保证传动的平衡性与平稳性。
    4、横梁拱形设计,提高X轴横梁的刚性。
    5、Z轴集成化设计,轻松兼容40相灯,激光等常规功能。
    6、控制柜与机身一体设计,减少机台走线长度。
    7、大理石按照量具标准制定长宽厚尺寸,保证基础精度。
    8、头盖分离式设计,可翻转打开,方便维护维修
    9、增加减速位置开关,防止机台冲撞限位。
    10、限位减速电路板集成设计,便于安装调试。
    11、主控电路设计,增加机台状态显示,便于监控机台的状态。
    12、电机动力线,编码线分离走线方式,降低内部电路干扰。
    13、控制柜强电弱电分离,强电部分,多级滤波以及过电压过电流保护。
    14、钥匙开关,紧急停止开关,紧急状态的处理方式。
    15、使用OVM Pro 3.0软件。


    3DFAMILY大行程影像测量仪NV500技术参数:

    具体型号

    NV500

    测量行程(mm)

    400×500×200

    全机尺寸(mm)

    1800×1300×1407

    X、Y轴精度

    (3+L/250) µm

    Z轴精度

    (3+L/150) µm

    速度

    XY轴加速度1400 mm/s² Z轴加速度500 mm/s²
    XY轴速度700 mm/s Z轴速度100 mm/s

    光学尺解析度

    1µm(0.5µm可选)

    CCD

    日本SONY高清晰CCD

    灯源

    下轮廓灯:白色(三基色可选);
    上表面灯:分区控制40相灯,白色(三基色可选)

    镜头

    全自动Navitar变焦镜头 6.5:1

    放大倍率

    光学放大倍率:1X-6X;影像放大倍率:25X-142X

    操作方式

    自动

    软件

    OVM Pro 3.0

    机台承重

    30kg

    使用环境

    电源供给:110V~220V±10%  50/60HZ
    温度:20±5℃  湿度:45%-75%

    保修期

    1年



    3DFAMILY大行程影像测量仪NV500应用领域:



    手机透明玻璃

    手机透明玻璃     手机玻璃      平板电脑

    笔记本电路板

    笔记本外壳      手机电路板      手机配件

    广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。



    3DFAMILY大行程影像测量仪NV500检测实例:

    手机透明玻璃

    手机透明玻璃长宽尺寸快速检测

    手机玻璃丝印见光位尺寸

    手机玻璃丝印见光位尺寸。说明:检测精度:≦0.003mm,强大去毛刺丝印边功能数据稳定可靠。
