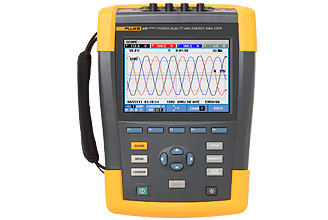

电能质量分析仪

价格
电议

型号
FLUKE435-II

品牌
FLUKE

所在地
北京市 朝阳区

更新时间
2019-02-14 15:35:01

浏览次数

    • 功率逆变器效率: 同时测量电力电子系统的交流输出功率和直流输入功率(使用可选的直流电流钳)。
    • 电参数波形数据捕获: 捕获快速变化的 RMS 数据,显示半周期和波形来描述电气系统动态特性(发电机起动、UPS 切换等等)。
    • 电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化,以确定电能损失造成的财务成本。
    • 实时故障排除: 使用光标和缩放工具分析趋势。
    • 业内高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III。
    • 测量所有三相和中性线: 内置 4 个柔性电流探头,增强的细柔性设计以适合紧密的位置。
    • 自动趋势分析: 每次测量都会自动记录,无需进行任何设置。
    • 系统监测器: 根据 EN50160 电能质量标准,在一个屏幕上显示 10 个电能质量参数。
    • 记录仪功能: 可配置任何测试条件,可按用户定义的间隔记录多 600 个参数。
    • 查看图形和生成报告: 附带分析软件。
    • 电池寿命: 锂离子电池组每次充电可运行 7 小时。
    电参数波形数据捕获

    对一些用户而言,负载切换是引起电能质量问题的原因。 负载开启时,大电流消耗有时会引起电压降,使其他设备无法正常工作。 435和 437 II 系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号,从而查找出现问题的原因。 电参数波形出标准电能质量测量范围;电参数波形的快速数据捕捉模式描绘了系统动态。

    特定时间下电压和电流波形将持续捕获,并在屏幕上细致呈现;电力波形从该数据中得出。 此外,还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析。 此功能对于备用发电系统和不间断电源系统的可靠性测试来说尤为重要。


    功率逆变器效率
     功率逆变器负责将直流电流转换成交流电流或将交流电流转换成直流电流。 太阳能发电系统通常具有一个能从太阳能电池中吸收能量并将其转换为有用交流电能的逆变器。 逆变器会随时间而老化,需定期检查。 通过比较输入和输出功率,可以得出系统效率。 435 和 437 II 型号可通过同时测量系统的直流和交流功率,测定逆变器效率,从而确定在转换过程中损失了功率。

    福禄克三相电能质量分析仪- 统一功率分析 统一功率分析
     以前,只有能够计算出因电能质量问题损失的电能量;电力公司可以计算出成本,但必要的测算流程出了普通电工的能力范围。 借助 430 II 系列新的的统一功率分析功能,您可以使用手持式工具来确定电能的损失量,计算额外的消耗成本。 Fluke 的“统一功率分析系统提供全面的电能量视图,测量内容包括:
    • 传统功率 (Steinmetz 1897) 和 IEEE 1459-2000 的参数
    • 详细的电能量损失分析
    • 不平衡分析
    不平衡分析 这些统一功率分析计算用于量化因电能质量问题引起的电能量损失成本。 计算内容还包括具体的设施信息,“电能量损失分析器终确定设施因电能量浪费而造成的成本损失。

    福禄克三相电能质量分析仪-自动趋势分析 自动趋势分析 - 快速查看趋势
     的自动趋势分析能让您快速发现不同时间出现的变化。 每个显示的读数都会自动而连续地进行记录,无需设置阈值或间隔时间,也无需手动启动该流程。 您可以快速查看三相线及中性线上的电压、电流、频率、功率、谐波或闪变的变化趋势。 而且您可以利用光标和缩放功能来分析变化趋势,即使背景记录仍在进行中。


    系统监测器 - 易于按照 EN50160 来检查性能
    只需借助一个按钮,这种的系统监测器便能让您览电力系统的性能,并能检查输入的电能是否符合 EN50160 限值或是您自己的定制规格。 览信息显示在单个屏幕上,并有颜色标记条清楚地标出哪些参数出了限值。

    福禄克三相电能质量分析仪- 系统检测器

    系统监测器览屏幕可以即时查看电压、谐波、闪变、频率及电压骤降和骤升的数量是否出设置限值。 并有一个详细列表列出了出设置限值的所有事件。


    福禄克三相电能质量分析仪- logger 福禄克三相电能质量分析仪- power 福禄克三相电能质量分析仪- harmonics
    记录功能可让您定制测量选择,并能即时分析用户可选的参数。 测量和记录功率 (W)、VA 和 VAR。 434 新增了能耗记录功能。 可跟踪谐波数达 50 次,并按照 IEC61000-4-7 的要求测量和记录 THD

    Fluke 435 II 系列三相电能质量分析仪产品技术指标

      模式 量程 分辨率 精度
    伏特
    Vrms(交流 + 直流 435-II 1 V 至 1000 V 相电压 0.01 V ± 0.1% 额定电压****
    Vpk   1 Vpk 至 1400 Vpk 1 V 5% 额定电压
    电压峰值因数 (CF)   1.0 > 2.8 0.01 ± 5 %
    Vrms½ 435-II   0.1 V ± 0.2% 额定电压
    Vfund 435-II   0.1 V ± 0.1% 额定电压
    电流(精度不包括电流钳精度)
    Amps(交流 + 直流) i430-Flex 1x  5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
    i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
    1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
    1mV/A 10x 0.5 A 至 200 A(仅交流电) 0.1 A ± 0.5% ± 5 个计数点
    Apk i430-Flex  8400 Apk  1 Arms ± 5 %
    1mV/A 5500 Apk 1 Arms ± 5 %
    电流峰值因数 (CF)   1 至 10 0.01 ± 5 %
    Amps½ i430-Flex 1x  5 A 至 6000 A  1 A  ± 1% ± 10 个计数点
    i430-Flex 10x 0.5 A 至 600 A 0.1 A  ± 1% ± 10 个计数点
    1mV/A 1x   5 A 至 2000 A  1A  ± 1% ± 10 个计数点
    1mV/A 10x 0.5 A 至 200 A(仅交流电) 0.1 A ± 1% ± 10 个计数点
    Afund i430-Flex 1x  5 A 至 6000 A 1A ± 0.5% ± 5 个计数点
    i430-Flex 10x  0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
    1mV/A 1x  5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
    1mV/A 10x  0.5 A 至 200 A(仅交流电) 0.1 A ± 0.5% ± 5 个计数点
    Hz
    Hz Fluke 435 @ 50 Hz 额定 42.500 Hz 至 57.500 Hz 0.001 Hz ± 0.001 Hz
    Fluke 435 @ 60 Hz 额定  51.000 Hz 至 69.000 Hz 0.001 Hz ± 0.001 Hz
    电源
    瓦特
    (VA,var)
    i430-Flex  大 6000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
    1 mV/A 大 2000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
    功率因数
    (Cos j/DPF)
      0 至 1 0.001 ± 0.1% @ 额定负载状态
    能量
    kWh
    (kVAh,kvarh)
    i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 个计数点
    能量损失 i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 位数 不含线电阻精度
    谐波
    谐波次数 (n)   直流,1 至 50 次分组: 谐波分组,根据 IEC 61000-4-7 而定
    间谐波次数 (n)   关闭,1 至 50 次分组: 谐波和间谐波子组,根据 IEC 61000-4-7 而定
    电压 (V) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1 %
    %r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
    0.0 至 1000 V 0.1 V ± 5% *
    THD 0.0 % 至 100 % 0.10% ± 2.5%
    电流 (A) %f 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.1%
    %r 0.0 % 至 100 % 0.10% ± 0.1% ± n x 0.4 %
    0.0 至 600 A 0.1 A ± 5% ± 5 个计数点
    THD 0.0 % 至 100 % 0.10% ± 2. 5%
    功率 %f 或 %r  0.0 % 至 100 % 0.10% ± n x 2%
    取决于电流钳变比和额定电压  ± 5% ± n x 2 % ± 10 个计数点
    THD 0.0 % 至 100 %   0.10% ± 5%
    相角   -360° 至 +0° ± n x 1°
    闪变
    Plt、Pst、Pst(1min) Pinst   0.00 至 20.00 0.01 ± 5 %
    不平衡
    电压 % 0.0 % 至 20.0 % 0.10% ± 0.1 %
    电流 % 0.0 % 至 20.0 % 0.10% ± 1 %
    电源信号
    电源信号   在两个独立的频率下,阈值、限值和控制信号持续时间可编程
    信号频率   60 Hz 至 3000 Hz 0.1 Hz
    相对 V%   0 % 至 100 % 0.10% ± 0.4 %
    ± V3s
    (3 秒平均值)
      0.0 V 至 1000 V 0.1 V ± 5 % 额定电压

    View full family specifications »

        * ≥ 1 % 额定电压时为 ± 5 %;< 1% 额定电压时为 ± 0.05 % 额定电压
     ** 按 IEC 61000-4-30 为 50Hz/60Hz 额定频率
    *** 400Hz 测量不支持闪变、电源信号及监控器模式。
    ****适用于 50 V 至 500 V 额定电压

    型号名称 描述
    Fluke 435 II

    三相电能质量和能量分析仪

    内含附件:

    • BC430 电源适配器
    • 国际插头适配器一套
    • BP290(单节锂电池),28 Wh(不少于 7 小时)
    • TLS430 测试导线和鳄鱼夹套件
    • WC100 彩色编码夹和地区性标记贴纸
    • i430flex-TF,24 in (61 cm) 长,4 个夹子
    • 8 GB SD 卡
    • PowerLog CD(包括 PDF 格式的操作员手册)
    • USB 线缆 A-Bmini



    #<-->
