产品简介     QQ

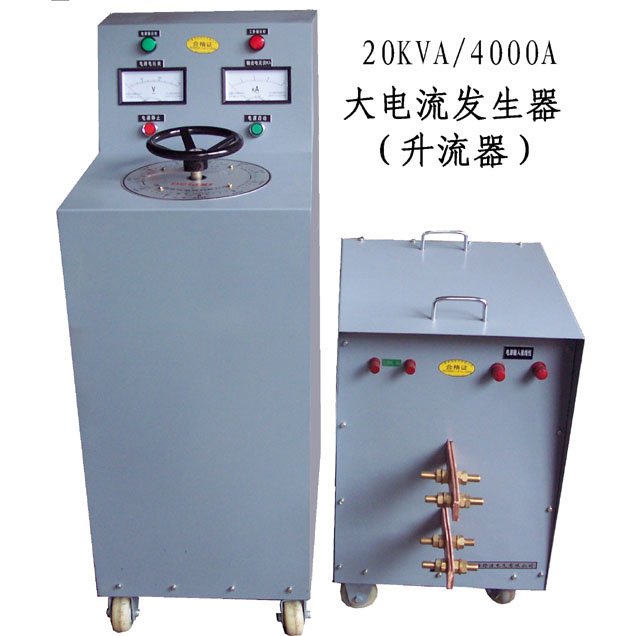

  该大电流发生器（升流器）为低电压、大电流干式变压器。适用于电流互感器或其它电器设备的升流及负载试验。该产品采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的设备。各种开关、断路器、电流继电器动作试验板式电流表、钳型表、电流互感器校验。对电器产品进行热稳定、动稳定、温升、脱扣、校验电流互感器等试验时的低压大电流电源。

产品特性

新日铁硅钢片叠加

强固形移动式结构
大电流侧接线方便
电流表大小量程转换
大小电流测量参数直读

技术参数

额定容量：3-90kVA

额定输出电压：6V、12v、24v

额定输出电流：500、1000、2500、4000、5000、6000、

8000、10000、15000A、20000A

（所有规格均可从零升至大额定电流）

【SLQ-82大电流发生器概述】华电博伦

  产品根据体积、重量的不同采用分体／整体式结构，具有输出电流无级调整、电流上升平稳、负荷变化范围大、安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。

  随着新技术和新材料不断出现，广泛征集新老客户的意见和要求，自动控制部分采用微处理器、数字化、智能化（自动控制与手动操作灵活方便）相结合，其测量精度高、功能强大、可靠性强，电气控制操作便捷，深受广大用户欢迎。

  大电流发生器组成结构分四部份：全自动控制台、断路器、升流器、调压器。大电流发生器是根据电力部门和工矿企业在电气设备试验如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的设备

  用于一次母线保护及校验电流互感器变比等，并能对电流继电器及开关进行整定校验。国内重量轻，带载能力强适用于一次母线保护及校验电流互感器变比等，并能对电流继电器及开关进行整定校验。

  大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的设备。

  本系列产品视产品体积、重量采用一体式、分体式结构，具有输出电流无极调整，采用0.1级标准互感器数字显示电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

  【SLQ-82大电流发生器主要技术参数】

  型 号

  规 格  额定容量(kVA)  额定输入  额定输出  阻抗电压

  %  空载电流

 %  结构形式
调压器  升流器  电流A  电压V  电流kA  电压V
SLQ-5/1000  5  5  22.7  220  0.5/1  10/5  ＜8  ＜6  一体/分体
SLQ-10/2000  10  10  26.3  380  1/2  10/5  ＜8  ＜6  分 体
SLQ-20/4000  20  20  52.6  380  2/4  10/5  ＜8  ＜6  分 体
SLQ-25/5000  25  25  65.8  380  2.5/5  10/5  ＜8  ＜6  分 体
SLQ-50/10000  50  50  125  400  5/10  10/5  ＜8  ＜6  分 体

  【仪器使用环境】

  1、环境温度：—10℃—40℃

  2、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。

  3、工作电源：220V/380V ±10% 50HZ
【SLQ-82大电流发生器使用及注意事项】

  1、仪器必须有良好接地。

  2、接通电源将控制台输出端与发生器输人端相接仪表与仪表相接打开空气开关，此时升流器等待升流。

  3、顺时针均匀旋转调压器，注意控制台上输出电流指示直到所需的大电流.

 4、试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。

  5、试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。

  使用方法及注意事项注意事项：

  1、新安装和长时间不用的升流器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。

  2、使用中升流变压器和操作台必须可靠接地，以保证安全。

   3、使用时应缓慢均匀升流，搬运时应避免过大的震动。
  4、调压器与电刷接触表面应保持清洁，视情况有90%酒精蘸棉纱擦拭干净。


  5、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许过额定电流运行，以防过热


  6、本设备应置于清洁、通风、干燥的室内保存。
【SLQ-82大电流发生器工作原理】

  本系列产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。其工作原理图如下：

  ＴＡ—停止按钮 ＱＡ—起动按钮

  Ｋ—零位开关 Ａ—电流表

  Ｖ—电压表 ＫＭ—交流接触器

  ＫＴ—互感器 ＫＡ—电流继电器

  Ｔ—调压器

  ＨＤ ＬＤ—信号灯
【SLQ-82大电流发生器使用方法】

  1、按电气原理图接好工作线路，变压器外壳，操作台等必须良好接地。

  2、接通电源，操作台上的绿色指示灯亮，按下起动按钮，红色指示灯亮，此时升流器等待升流。

  3、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串联一标准电流表。

  4、试验过程中，一旦发现不正常的现象，应立即切断电源，查明原因后，再进行试验。

  5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。

  6.在做大电流试验时，按产品的电路图正确接好工作线路。根据输出电流的大小，选择好大、小量程开关的位置。先将调压器回到零，再按下起动测试到按钮（绿色），此时，手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表，直到所需的电流值为止，试验到所定的值后立即将调压器手轮反时针方向回零，按下停止按钮，切断电源。

一、概述
SLQ-82-1000A全自动大电流试验装置是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研所等部门。
该产品采用的华电美伦电力技术微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动程度高，可靠性好。
二、面板示意图

图2-1 面板示意图
三、主要特点
电流、电压、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；
全中文界面，操作简单明了，可适应多种应用场合；
轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；
全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；
试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；
试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；
试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
试验时间可任意设定，0 ~ 9999秒（分）；
自动计时功能，自动控制时，当电流自动上升至设定值时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位；
手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；
带停止/紧急按钮，可手动复原；
电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；
通讯，可选配通讯功能，结合本公司设计的控制软件，实现远程控制和数据监控。此控制软件有数据记录、数据管理、电流/电压时间曲线、报表等多种实用功能，可用于一些无人看守的试验（选配）；
出现过流等故障时，保护即时，准确，可靠；
采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。
四、主要技术参数
额定容量（常用参数）：5kVA
输入电流：0 ～ 22.7A
输出电压：0 ～ 5V
输出电流：0 ～ 1000A
电压测量精度：0.5 ％FS ± 3 字
电流测量精度：0.5 ％FS ± 3 字
计时长度：0 ～ 9999 S
电源电压：AC220V ±10%50Hz±1 Hz
五、键盘说明
电流升按钮，手动控制模式时，按↑，电流上升，松开就停止上升，如果已到上限就不再上升；
电流降按钮，手动控制模式时，按↓，电流下降，松开就停止下降，如果已到下限就不再下降；
暂停按钮，当按下此按钮时，调压器将停止工作。此功能特别适合于自动控制模式，当电流在自动上升或下降时，按下此按钮，设备将暂停工作，再次按此按钮时，电流将继续上升或下降。使用者可灵活使用此按钮，让自动控制的过程变得更加；
手动计时按钮，当工作于手动模式时，按下此按钮时，可启动试验计时。
图5-1 操作键面板
复位键： 用于程序清零。
功能键： 可以确认已变更的设置值；可以按序变换参数设定项。
移位键： 变更设定时 用于移动被设定位；启动/停止试验；
减少键： 变更设定时 用于减少被设定位的数值；用于选择试验项目；
增加键： 变更设定时 用于增加被设定位的数值；用于选择试验项目。
六、操作说明
1.主菜单
开机后等待数秒后，设备进入到主菜单，如下图
按    或    ，可以选择需要的功能，按    可以进入对于的操作界面。
1>交流试验-自动

根据光标：
按    可以在各项参数之间切换；
按    将退出设置界面，返回到主界面。
按    可以移动光标的位置；
当“按   键启动，按RST键退出” 变成“ 按键   启动，按RST键退出”时按    可启动试验；
按    和    可以增加和减少光标对应的数据；

试验过程中按    ，设备将停止试验，自动回到零位。
注：试验时间到，而没有发生过电流等异常现象，设备自动显示“试验通过”的界面；如果在试验过程中，发生过电流等异常现象，设备自动显示“试验失败”的界面。
2>交流试验-手动

按    可以移动光标的位置；
当“按   键启动，按RST键退出”变成“按键  启动，按RST键退出”时按    可启动试验；

按    ，电流将不断上升，否则就停止上升；
按    ，电流将不断下降，否则就停止下降；
试验过程中按    ，设备将停止试验 ，自动回到零位。
注意：开机前请恢复暂停键位置，试验过程中如发现开始试验后显示数据没有任何反应或者在试验过程中试验电流达不到设定值，请及时检查暂停键位置。


按移位键     可以移动光标，按增加键    或减小键     可以增加数字或减小数字，当输入正确的密码后，按确定键    可进入相应的设置界面。
误差控制  用户输入密码222200后，可进入电压误差设置界面。

误差控制是指实际电流和目标电流之间的误差。根据经验，一般设定为10—40A之间，如果发现显示电流波动较大，难以稳定，请适当增大此设定值。
七、打印说明
试验完成后按    键进入打印程序

注意：
进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零
打印样式如下图所示：

八、说明
1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2.接上电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。
3.启动后，主接触器吸合，调压器自动调整，直到显示电流达到或接近目标电流。
4.当电流升至设定值时，计时器会自动计时，达到设定时间，系统会报警并自动下降，直到调压器回到零位。
5.试验过程中若需要停止或出现异常现象，按一下“    ”键，系统将自动归零，并切断输出。
6.试验过程中，如发生异常或过电流时，系统将启动保护，直接切断输出，调压器自动回零。
九、使用条件
环境温度：-10--40℃
海拔高度：<1000M
相对湿度：<85%
使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
十、简要的故障排除
故障现象 原因分析 排除方法 备注
开机无任何显示 1)电源未接通 接通电源 更换保险管应更换同型号保险管不能用其它型号代替
 2)设备内部保险管未安装好或开路 重新安装保险管或更换保险管
输出电压达不到额定值 1)输入电压不相符 按上的电压
 2）显示上有无电流指示 是否显示值大于整定值
无电流指示 1)设备内部插件松动 检查设备，排除故障
 2)试验回路有开路故障 检查试验回路排除开路故障
十一、注意事项
为了您和设备的安全，请操作人员仔细阅读以下内容:
1.试验时机壳必须可靠接地。
2.试验时不允许不相干的物品堆放在设备面板上和周围。
3.开机前请检查电源电压:交流220V±10%  50Hz。
4.更换保险管和配件时，请使用与本仪器相同的型号。
5.本仪器注意防潮、防油污。
6.试验时请确认被测设备已断电，并与其它带电设备断开。
十二、保养与维修
１.验证设备的可用性
仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。
２.设备的保养
每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。
３.保险管的更换方法
仪器的保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险盒。
十三、运输与贮存
■ 运输
设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许高堆码层数为二层。
运输设备途中，面板应朝上。
■  贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
十四、开箱及检查
■ 开箱注意事项
开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。
■  检查内容
开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。
十五、其它
本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。
十六、装箱清单
1.使用说明书                               1份
2.产品合格证                               1份
3.产品检验报告                             1份
4.备用保险管                               2支
5.电源线                                   1套
6.大电流试验装置                           1台

该产品500A--4000A为一体化设备使用操作方便.4000A以上为分体式三相升流器价格为单相的2.5倍.（连续运行需提前说明）
