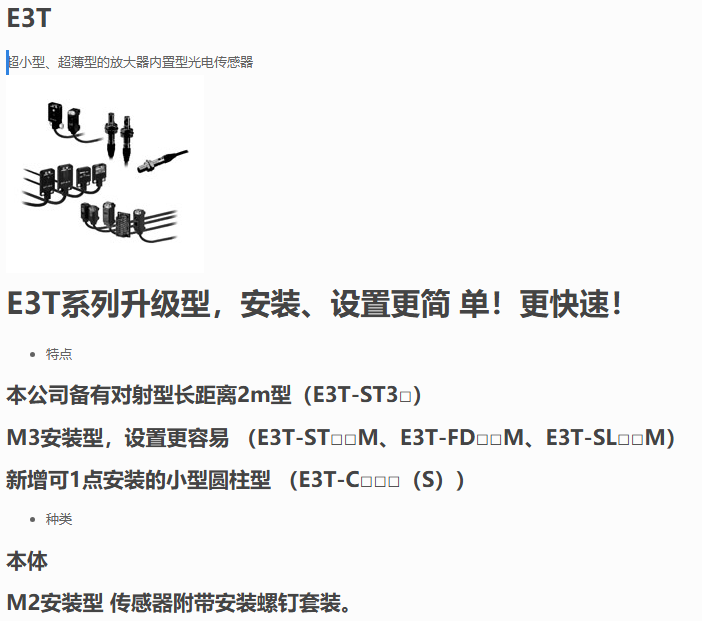

OMRON 欧姆龙E3T-ST12 2M*4 小型、薄型的放大器内置型光电传感器

检测方式	形状	检测距离	动作模式	型号
				NPN输出	PNP输出
对射型*2 (投光器+受光器)		2m(红色光) (可使用灵敏度调整单元)	入光时ON	E3T-ST31 2M*4	E3T-ST33 2M*4
			遮光时ON	E3T-ST32 2M*4	E3T-ST34 2M*4
		1m(红色光) (可使用灵敏度调整单元)	入光时ON	E3T-ST11 2M*4	E3T-ST13 2M*4
			遮光时ON	E3T-ST12 2M*4	E3T-ST14 2M*4
		300mm(红色光)	入光时ON	E3T-ST21 2M	E3T-ST23 2M
			遮光时ON	E3T-ST22 2M	E3T-ST24 2M
		500mm(红色光)	入光时ON	E3T-FT11 2M*4	E3T-FT13 2M*4
			遮光时ON	E3T-FT12 2M*4	E3T-FT14 2M*4
		300mm(红色光)	入光时ON	E3T-FT21 2M	E3T-FT23 2M
			遮光时ON	E3T-FT22 2M	E3T-FT24 2M
回归反射形		使用附带反射板 E39-R4时 200mm[30mm]*1(红色光) 使用E39-R37-CA时 100mm[10mm]*1(红色光)	入光时ON	E3T-SR41 2M*3 *4	E3T-SR43 2M*3 *4
			遮光时ON	E3T-SR42 2M*3 *4	E3T-SR44 2M*3 *4
扩散反射形		5 ～ 30mm(红色光)	入光时ON	E3T-FD11 2M*4	E3T-FD13 2M*4
			遮光时ON	E3T-FD12 2M*4	E3T-FD14 2M*4
限定反射形		5 ～ 15mm(红色光)	入光时ON	E3T-SL11 2M*4	E3T-SL13 2M*4
			遮光时ON	E3T-SL12 2M*4	E3T-SL14 2M*4
		5 ～ 30mm(红色光)	入光时ON	E3T-SL21 2M*4	E3T-SL23 2M*4
			遮光时ON	E3T-SL22 2M*4	E3T-SL24 2M*4
BGS反射形		1 ～ 15mm(红色光)	入光时ON	E3T-FL11 2M*4	E3T-FL13 2M*4
			遮光时ON	E3T-FL12 2M*4	E3T-FL14 2M*4
		1 ～ 30mm(红色光)	入光时ON	E3T-FL21 2M*4	E3T-FL23 2M*4
			遮光时ON	E3T-FL22 2M*4	E3T-FL24 2M*4

额定规格/性能

检测方式		对射型
形状		方型侧视图			方型扁平
NPN输出	入光时ON	E3T-ST31	E3T-ST11	E3T-ST21	E3T-FT11	E3T-FT21
			E3T-ST11M	E3T-ST21M
	遮光时ON	E3T-ST32	E3T-ST12	E3T-ST22	E3T-FT12	E3T-FT22
			E3T-ST12M	E3T-ST22M
PNP输出	入光时ON	E3T-ST33	E3T-ST13	E3T-ST23	E3T-FT13	E3T-FT23
			E3T-ST13M	E3T-ST23M
	遮光时ON	E3T-ST34	E3T-ST14	E3T-ST24	E3T-FT14	E3T-FT24
			E3T-ST14M	E3T-ST24M
检测距离		2m	1m	300mm	500mm	300mm
标准检测物体		φ3mm以上的不透明物体	φ2mm以上的不透明物体		φ1.3mm以上的不透明物体
*小检测物体		φ3mm不透明物体	φ2mm不透明物体		φ1.3mm不透明物体
(参考值)
应差(白色画纸)		―
黑白误差		―
指向角		投光器：2～20°、受光器：2～70°			投光器：3～25°、受光器：3°以上
光源(发光波长)		红色(650nm)
电源电压		DC12～24V±10%　脉动(p-p)10%以下
消耗电流		30mA以下 (投光器10mA以下、受光器20mA以下)
控制输出		负载电源电压DC26.4V以下 负载电流50mA以下 (剩余电压2V以下(负载电流10～50mA) 1V以下(负载电流小于10mA)) 集电极开路输出型
指示灯		动作指示灯(橙色)、稳定指示灯(绿色)
保护回路		电源、控制输出反向连接保护、负载短路保护
响应时间		动作、复位：各1ms以下
使用环境照度		白炽灯 5,000lx以下、太阳光 10,000lx以下
环境温度范围		工作时：-25～+55℃ 保存时：-40～+70℃ (无结冰、结露)
环境湿度范围		工作时：35～85%RH　保存时：35～95%RH (无结露)
绝缘电阻		20MΩ以上(DC500V)
耐电压		AC1,000V 50/60Hz 1min
振动(耐久)		10～2,000Hz 双振幅1.5mm或300m/s2 X、Y、Z各方向0.5h
冲击(耐久)		1,000m/s2 X、Y、Z各方向3次
保护结构		IEC60529 标准IP67
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约40g
材质	外壳	PBT
	显示窗口	变性聚芳香酯
	镜头	变性聚芳香酯
	六角螺母	―
	带齿形防松垫圈	―
附件 *2		使用说明书、安装用螺钉套装(侧视：M2×14、扁平：M2×8)、螺母、弹簧垫圈、平垫圈*2

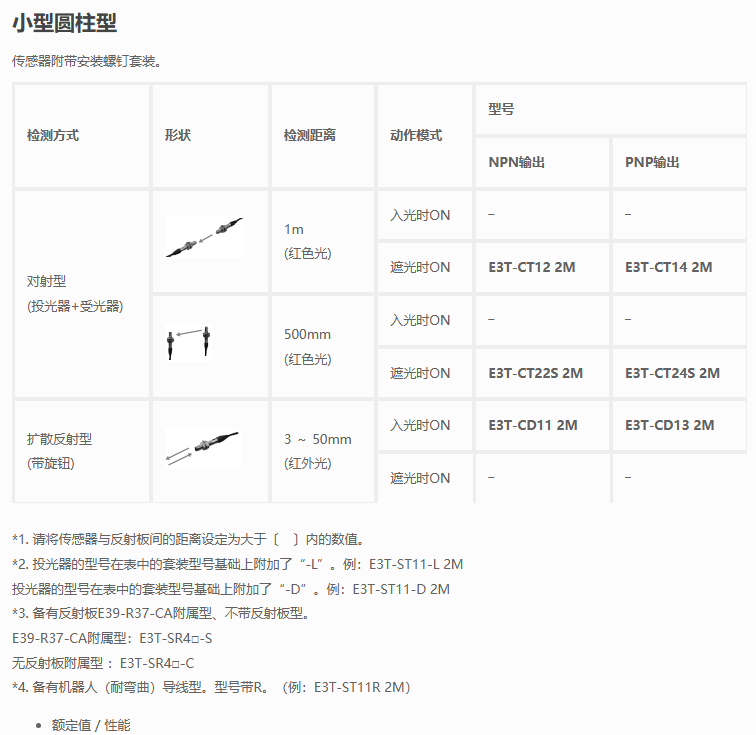

检测方式		对射型		回归反射型(无M.S.R功能)
形状		圆柱顶视	圆柱侧视图	方型侧视图
NPN输出	入光时ON	―	―	E3T-SR41
	遮光时ON	E3T-CT12	E3T-CT22S	E3T-SR42
PNP输出	入光时ON	―	―	E3T-SR43
	遮光时ON	E3T-CT14	E3T-CT24S	E3T-SR44
检测距离		1m	500mm	200mm〔30mm〕＊1(使用E39-R4)
				100mm〔10mm〕＊1(使用E39-R37-CA)
标准检测物体		φ4mm以上的不透明物体	φ5mm以上的不透明物体	φ27mm以上的不透明物体
*小检测物体		―		φ2mm(检测距离100mm)
(参考值)
应差(白色画纸)		―
黑白误差		―
指向角		受光器：2°	受光器：10°	2～20°
光源(发光波长)		红色(630nm)	红色(625nm)	红色(650nm)
电源电压		DC12～24V±10%　脉动(p-p)10%以下
消耗电流		30mA以下 (投光器15mA以下、受光器15mA以下)		20mA以下
控制输出		负载电源电压30VDC以下 负载电流80mA以下 (剩余电压1V以下) 集电极开路输出型		负载电流50mA以下 (剩余电压2V以下 (负载电流10～50mA) 1V以下(负载电流小于10mA)) 集电极开路输出型
指示灯		动作指示灯(橙色)、稳定指示灯(绿色)
保护回路		电源反接保护 负载短路保护		电源、控制输出反向连接保护 负载短路保护 防止相互干扰功能
响应时间		动作、复位：各0.5ms以下		动作、复位：各1ms以下
使用环境照度		白炽灯 3,000lx以下		白炽灯 5,000lx以下、
				太阳光 10,000lx以下
环境温度范围		工作时：-25～+55℃ 保存时：-30～+70℃ (无结冰、结露)		工作时：-25～+55℃ 保存时：-40～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时： 各35～85%RH (无结露)		工作时：35～85%RH 保存时：35～95%RH (无结露)
绝缘电阻		20MΩ以上(DC500V)
耐电压		AC500V 50/60Hz 1min		AC1,000V 50/60Hz 1min
振动(耐久)		10～55Hz 双振幅1.5mm X、Y、Z各方向2h		10～2,000Hz 双振幅1.5mm或300m/s2 X、Y、Z各方向0.5h
冲击(耐久)		500m/s2 X、Y、Z各方向3次		1,000m/s2 X、Y、Z各方向3次
保护结构		IEC60529 标准IP65		IEC60529 标准IP67
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约60g		约20g
材质	外壳	SUS303		PBT
	显示窗口	聚砜		变性聚芳香酯
	镜头	聚砜		异丁烯树脂
	六角螺母	SUS303		―
	带齿形防松垫圈	SUS303		―
附件 *2		使用说明书、六角螺母、齿形防松垫圈		使用说明书、安装用螺钉套装(M2×14)、 螺母、弹簧垫圈、 E39-R4(仅限E3T-SR4[])、 E39-R37-CA(仅限E3T-SR4[]-S)

*1. 请将传感器与反射板间的距离设定为大于〔　〕内的数值。
*2. M3安装型（E3T-ST□□M）只有使用说明书。请根据需要订购安装螺钉套装。

检测方式		扩散反射型		限定反射形		BGS反射形
形状		方型扁平	圆柱顶视	方型俯视图		方型扁平
NPN输出	入光时ON	E3T-FD11	E3T-CD11	E3T-SL11	E3T-SL21	E3T-FL11	E3T-FL21
		E3T-FD11M		E3T-SL11M	E3T-SL21M
	遮光时ON	E3T-FD12	―	E3T-SL12	E3T-SL22	E3T-FL12	E3T-FL22
		E3T-FD12M		E3T-SL12M	E3T-SL22M
PNP输出	入光时ON	E3T-FD13	E3T-CD13	E3T-SL13	E3T-SL23	E3T-FL13	E3T-FL23
		E3T-FD13M		E3T-SL13M	E3T-SL23M
	遮光时ON	E3T-FD14	―	E3T-SL14	E3T-SL24	E3T-FL14	E3T-FL24
		E3T-FD14M		E3T-SL14M	E3T-SL24M
检测距离		5～30mm (白色画纸50×50mm)	3～50mm (白色画纸 100×100mm)	5～15mm (白色画纸 50×50mm)	5～30mm (白色画纸 50×50mm)	1～15mm (白色画纸 50×50mm)	1～30mm (白色画纸 50×50mm)
标准检测物体		―
*小检测物体		φ0.15mm	―	φ0.15mm		φ0.15mm 非光泽物体
(参考值)		(检测距离10mm)		(检测距离10mm)		(检测距离10mm)
应差(白色画纸)		6mm以下	检测距离的15%以下	2mm以下	6mm以下	0.5mm以下	2mm以下
黑白误差		―				15%以下
指向角		―
光源(发光波长)		红色(650nm)	红外(870nm)	红色(650nm)
电源电压		DC12～24V±10%　脉动(p-p)10%以下
消耗电流		20mA以下
控制输出		载电源电压DC26.4V以下 负载电流50mA以下 (剩余电压2V以下(负载电流10～50mA) 　　　　 1V以下(负载电流小于10mA)) 集电极开路输出型	负载电源电压30VDC以下 负载电流80mA以下 (剩余电压1V以下) 集电极开路输出型	负载电源电压DC26.4V以下 负载电流50mA以下 (剩余电压2V以下(负载电流10～50mA) 　　　 　 1V以下(负载电流小于10mA)) 集电极开路输出型
指示灯		动作指示灯(橙色)、稳定指示灯(绿色)
保护回路		电源、控制输出反向连接保护 负载短路保护 防止相互干扰功能	电源反接保护 负载短路保护	电源、控制输出反向连接保护 负载短路保护 防止相互干扰功能
响应时间		动作、复位：各1ms以下	动作、复位：各0.5ms以下	动作、复位：各1ms以下
使用环境照度		白炽灯 5,000lx以下、太阳光 10,000lx以下	白炽灯 3,000lx以下	白炽灯 5,000lx以下、太阳光 10,000lx以下
环境温度范围		工作时：-25～+55℃ 保存时：-40～+70℃ (无结冰、结露)	工作时：-25～+55℃ 保存时：-30～+70℃ (无结冰、结露)	工作时：-25～+55℃ 保存时：-40～+70℃ (无结冰、结露)
环境湿度范围		工作时：35～85%RH　 保存时：35～95%RH (无结露)	工作时、保存时： 各35～85%RH (无结露)	工作时：35～85%RH　保存时：35～95%RH (无结露)
绝缘电阻		20MΩ以上(DC500V)
耐电压		AC1,000V 50/60Hz 1min	AC500V 50/60Hz 1min	AC1,000V 50/60Hz 1min
振动(耐久)		10～2,000Hz 双振幅1.5mm或300m/s2 X、Y、Z各方向0.5h	10～55Hz 双振幅1.5mm X、Y、Z各方向2h	10～2,000Hz 双振幅1.5mm或300m/s2 X、Y、Z各方向0.5h
冲击(耐久)		1,000m/s2 X、Y、Z各方向3次	500m/s2 X、Y、Z各方向3次	1,000m/s2 X、Y、Z各方向3次
保护结构		IEC60529 标准IP67	IEC60529 标准IP65	IEC60529 标准IP67
连接方式		导线引出型(标准导线长2m)
质量(包装后)		约20g	约40g	约20g
材质	外壳	PBT	SUS303	PBT
	显示窗口	变性聚芳香酯	环氧	变性聚芳香酯
	镜头	变性聚芳香酯	聚砜	变性聚芳香酯
	六角螺母	―	SUS303	―
	带齿形防松垫圈	―	SUS303	―
附件 *		使用说明书、安装用螺钉套装 (M2×8)、螺母、弹簧垫圈、 平垫圈 *	使用说明书、六角螺母、 齿形防松垫圈、调整用螺丝刀	使用说明书、安装用螺钉套装 (M2×14)、螺母、弹簧垫圈、 平垫圈 *		使用说明书、安装用螺钉套装 (M2×8)、螺母、弹簧垫圈、 平垫圈

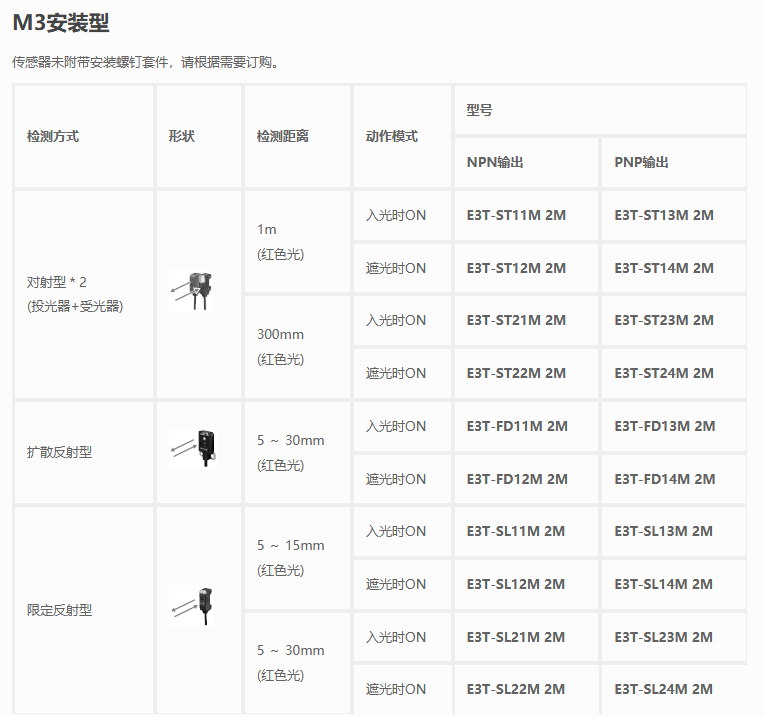

* M3安装型（E3T-FD□□M、E3T-SL□□M）只有使用说明书。请根据需要订购安装螺钉套装。

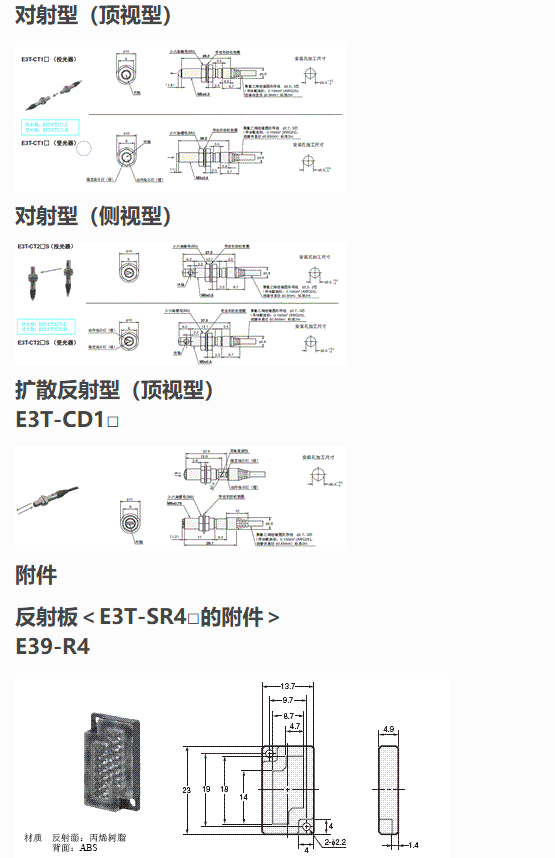

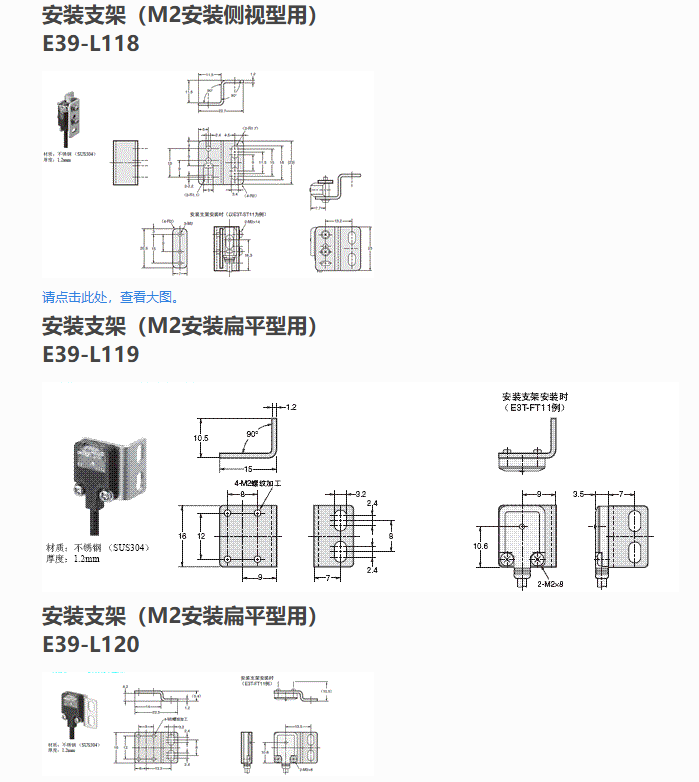

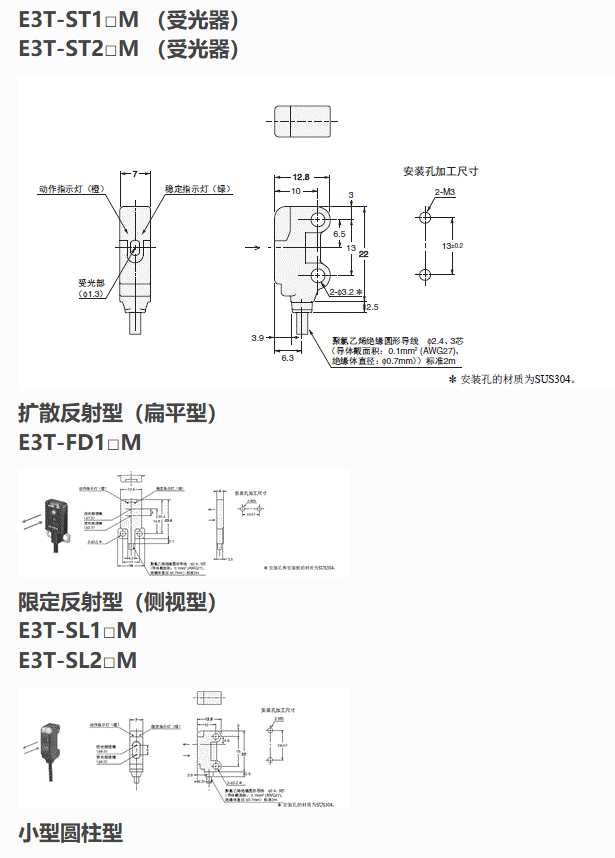

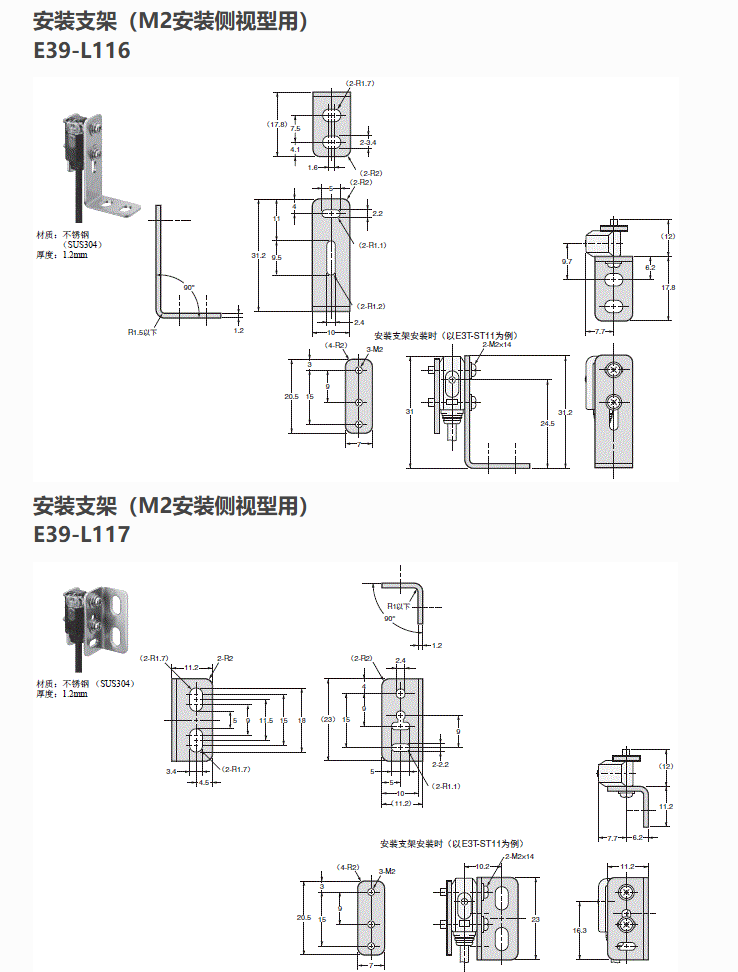

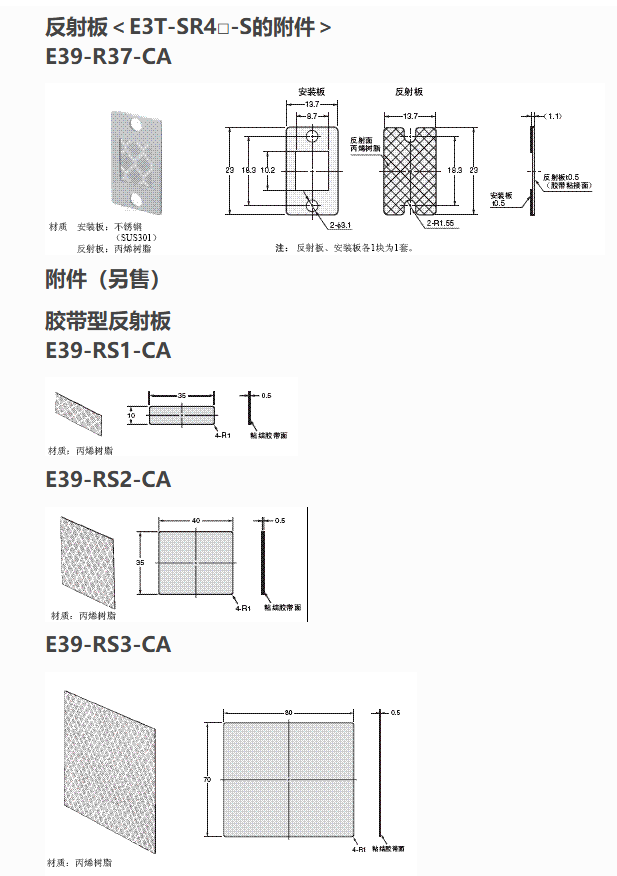

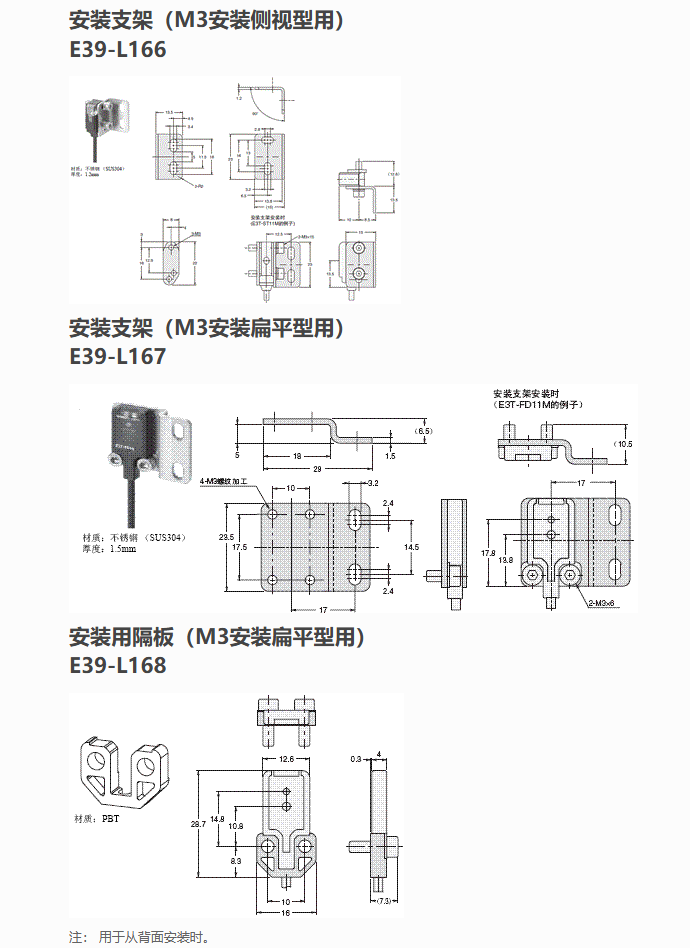

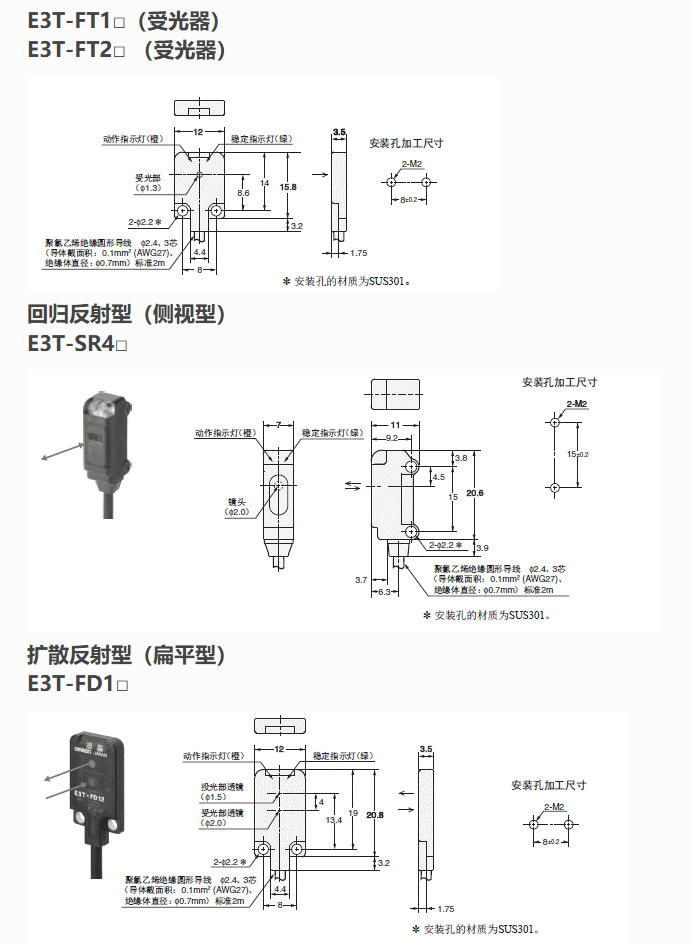

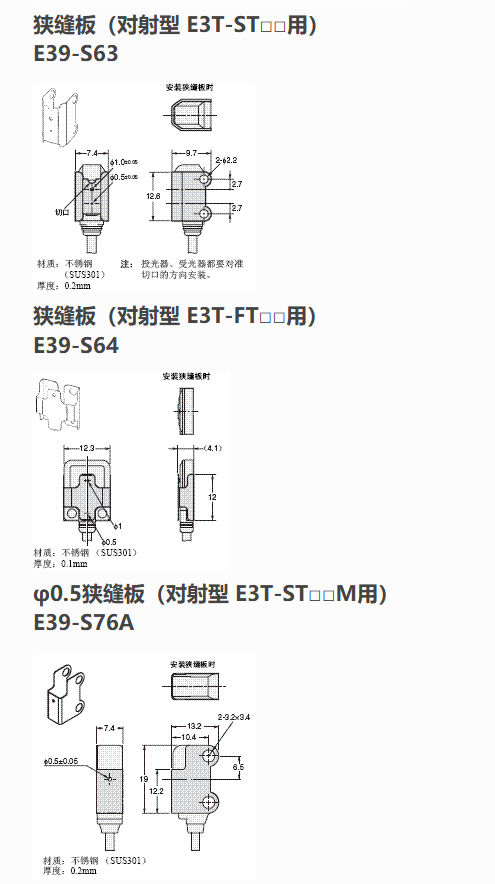

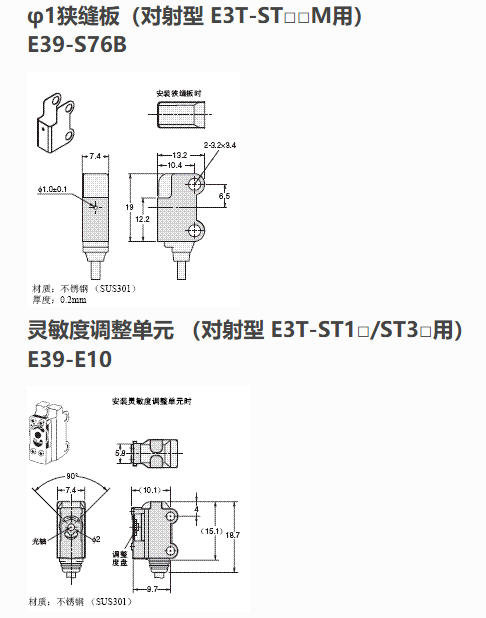

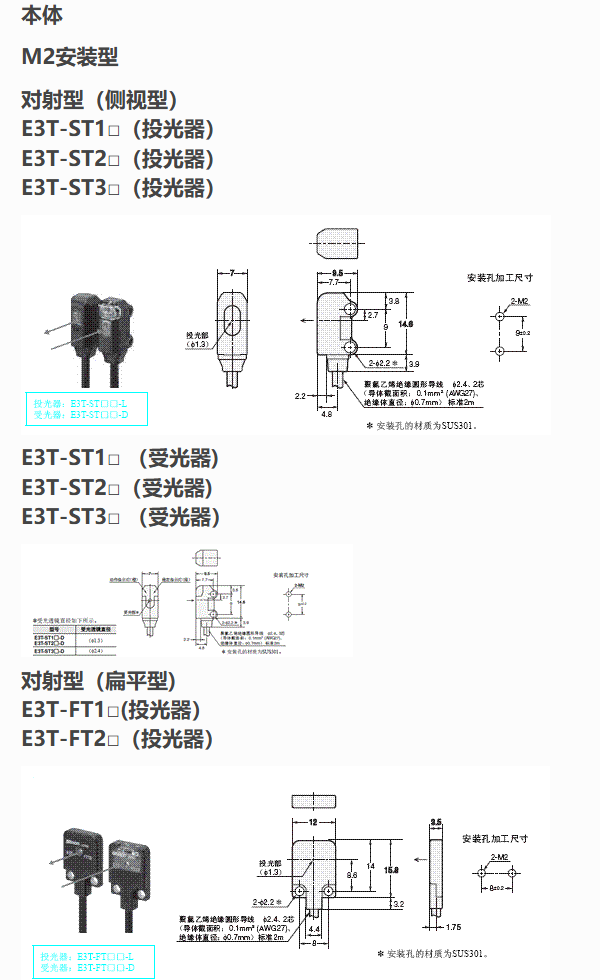

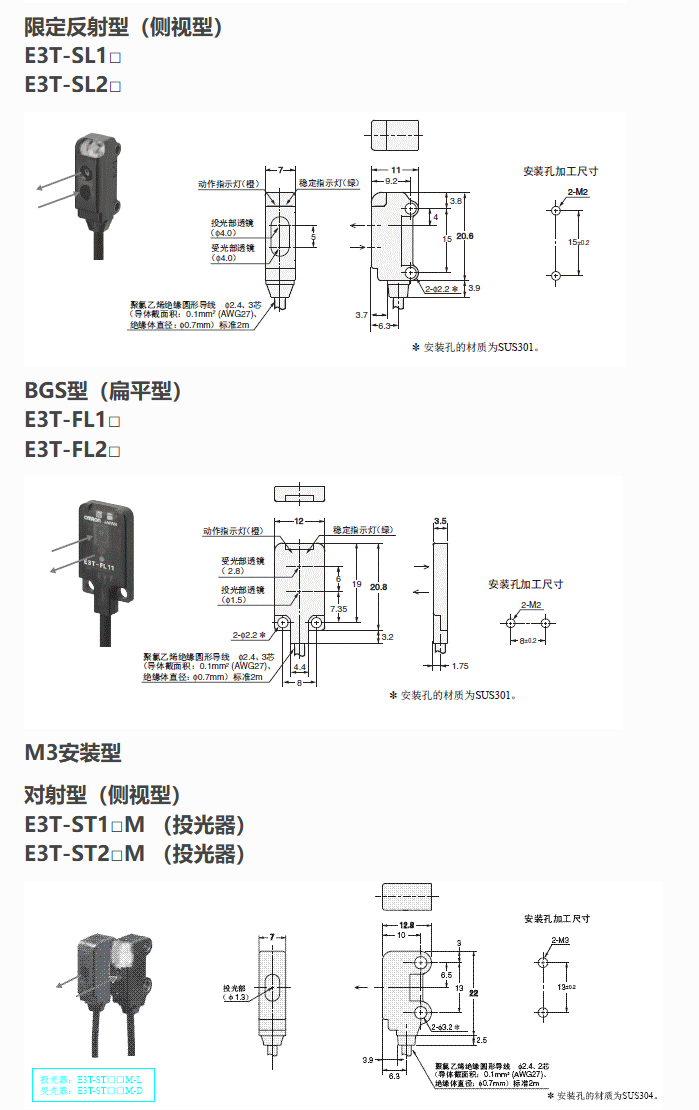

• 外形尺寸

（单位：mm）
