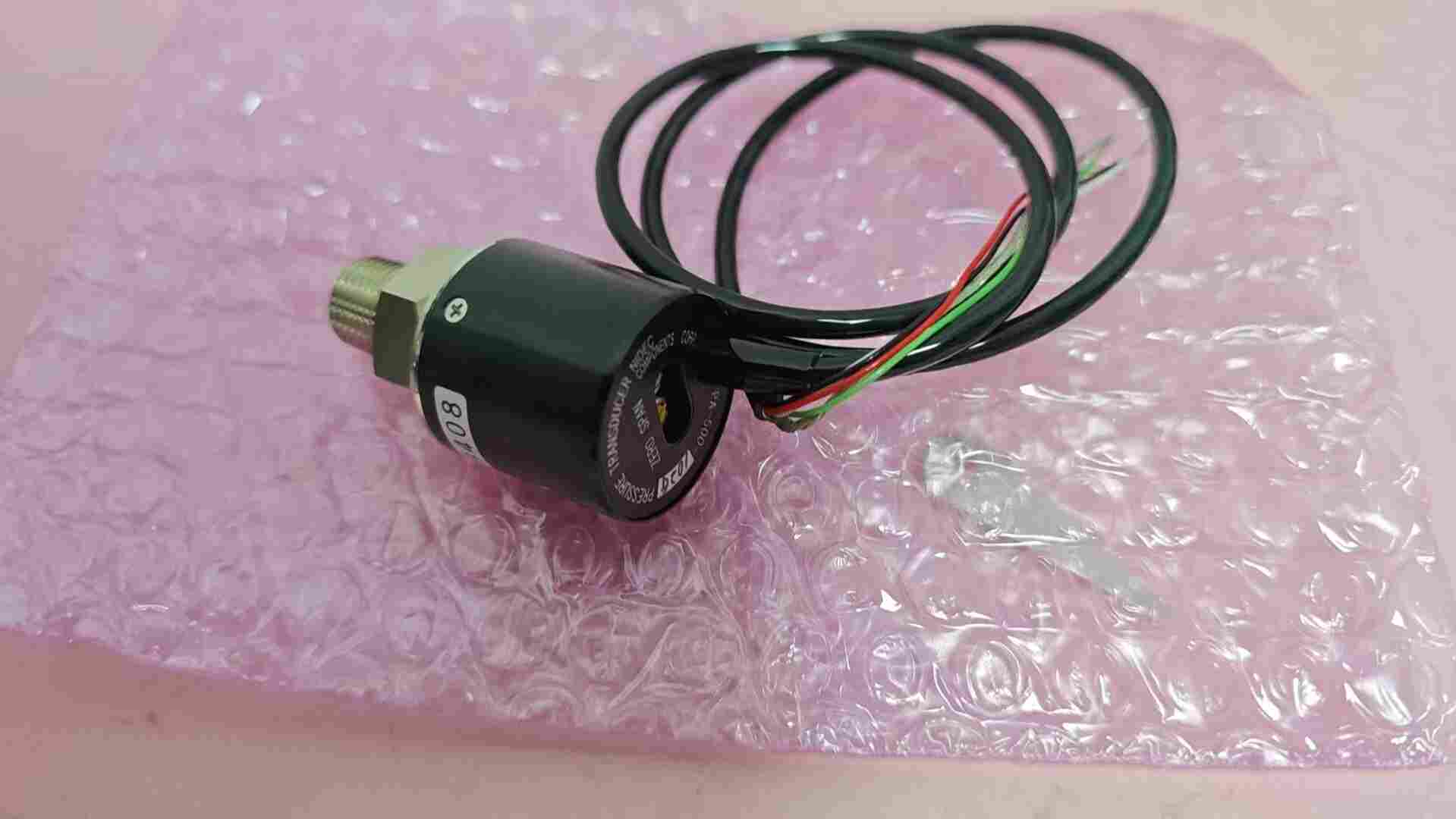

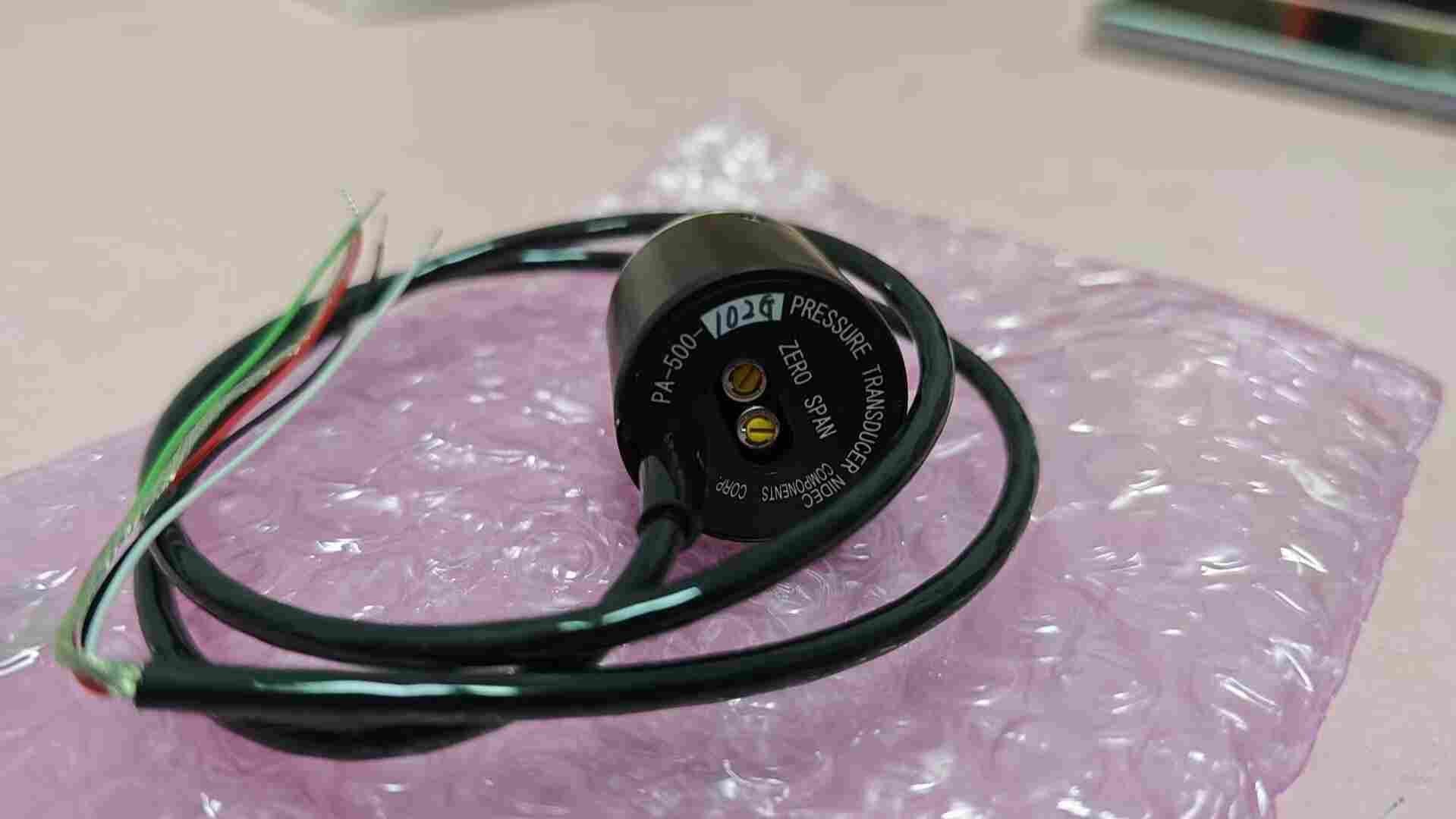

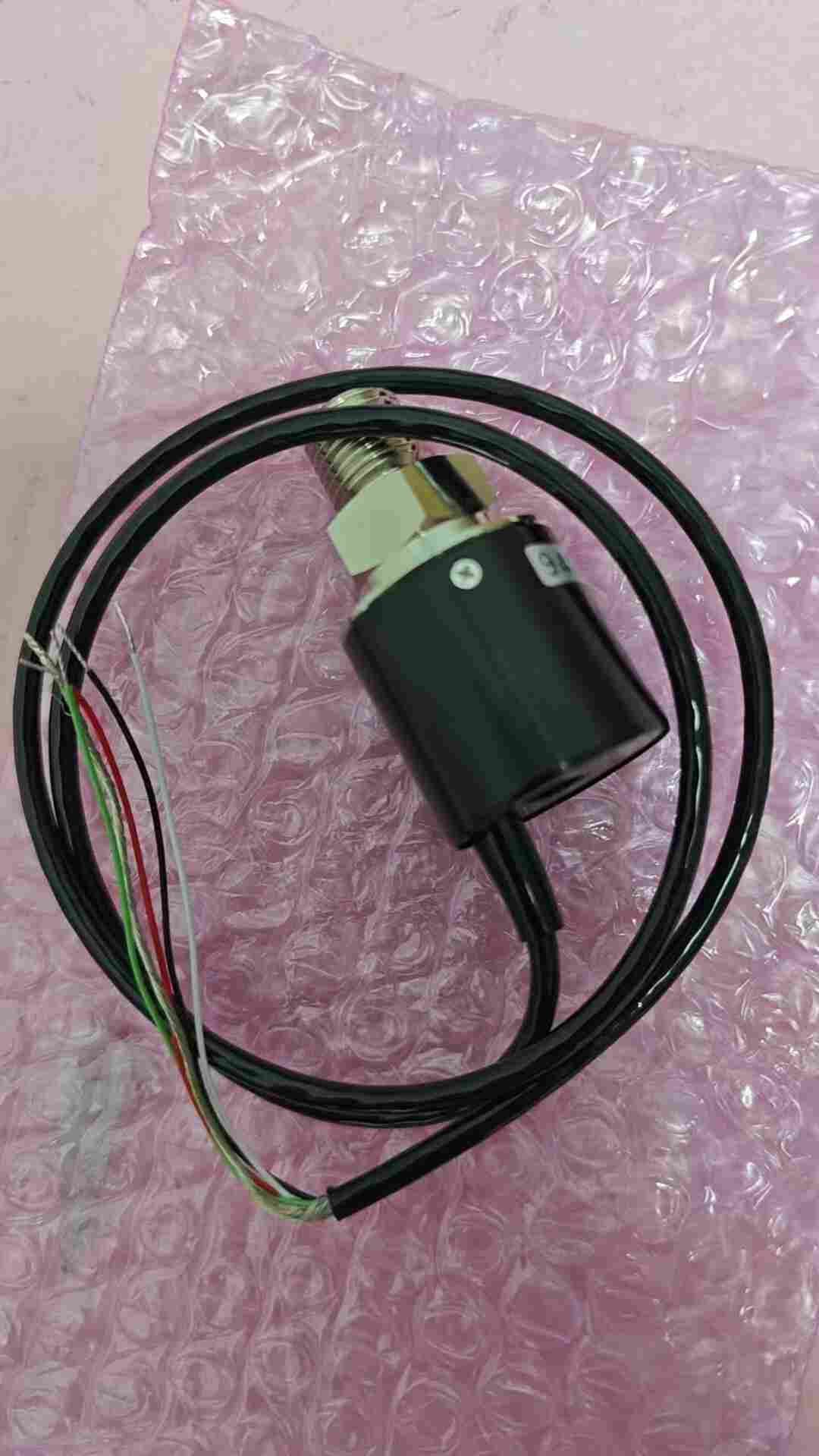

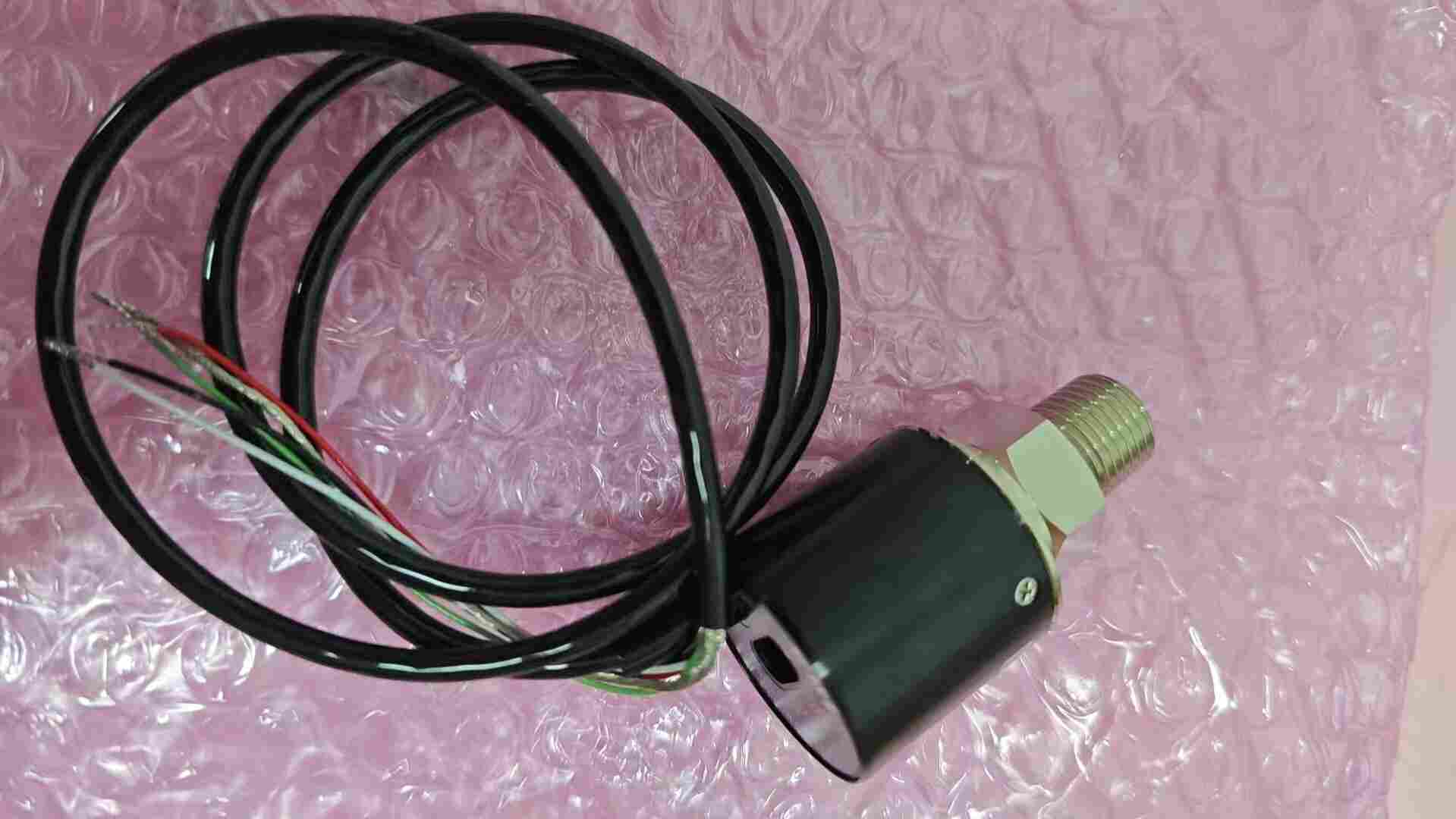

COPAL 科宝（现 NIDEC COMPONENTS 尼得科科智博）源自日本，全球半导体压力传感器厂商。PA‑500‑102G‑10 属于 PA‑500 系列放大器内置型扩散硅表压传感器，内部集成信号调理放大电路，直接输出 1‑5V 标准模拟电压，抗振动冲击性能优异，广泛用于自动化设备、检测仪器、流体设备，实现气体、液体压力实时采集，属于设备维修高频进口备件。

详细性能参数

完整型号：PA‑500‑102G‑10

• 测量类型：表压 Gauge

• 额定压力：0‑98.1kPa（0‑102G）

• *耐压：196kPa；破坏压力 490kPa

• 输出信号：1‑5VDC；零点输出 1V，满量程输出 5V，负载电阻≥5kΩ

• 供电电压：DC12‑24V±10%，消耗电流≤20mA

• 综合精度：线性、迟滞 ±0.5% FS

• 响应时间：约 1ms，高速压力采集

• 补偿温度：0~50℃；工作环境‑20℃~80℃，无凝露

• 介质：非腐蚀性气体、非腐蚀性液体

• 压力接口：R1/4 (PT1/4) 螺纹接口

• 绝缘：500VAC 60s 耐压，绝缘电阻≥100MΩ

• 出线形式：线缆引出，线缆长度 10 米（型号后缀‑10 代表线缆长度）

• 本体重量：约 85g

• 合规：RoHS3，CE

型号解析：PA‑500 代表放大器内置压力传感器系列；102G 代表量程 0‑98.1kPa 表压；‑10 代表输出线缆长度 10m；后缀数字代表线缆长度，‑06 为 6 米线缆版本，不可直接互换。

工作原理

采用扩散硅单晶硅压阻传感芯片，被测介质压力作用于传感膜片，膜片形变引起惠斯通电桥电阻变化；内部放大电路完成信号温度补偿、信号调理，输出 1‑5V 标准电压信号，接入 PLC、采集仪表，将压力物理量转化为电信号，完成压力监测、压力闭环控制ManualsLib。

行业优势

1、内置放大电路，直接输出 1‑5V 标准电压，无需外接信号放大器，简化系统电路设计。 2、1ms 快响应，适合压力快速波动工况，实时捕捉压力变化。 3、优异的温度补偿设计，0‑50℃补偿区间，宽温环境下测量稳定性好。 4、抗振动、抗冲击能力强，适配工厂设备振动工况，适合设备内置长期连续使用。 5、可兼容非腐蚀气体与液体，适用场景广；R1/4 标准螺纹，安装拆装便捷。 6、日本原厂，大量配套进口设备，是设备维修替换常用传感器。

同系列选型对比

‑ PA‑500‑102G‑10：本款，0‑98.1kPa 表压，线缆 10 米； ‑ PA‑500‑102G‑06：同量程，线缆长度 6 米； ‑ PA‑500‑501G‑10：0‑49kPa 小量程版本； ‑ PA‑500‑103G‑10：0‑981kPa 大量程版本；

选型提示：只适用于非腐蚀性介质；腐蚀性介质会损坏芯片膜片；线缆长度后缀必须核对，不可只看基础型号。

安装维护要点

1、螺纹安装不要用力拧传感器本体，使用扳手夹持螺纹部位，避免损坏壳体内部芯片。 2、供电严格 DC12‑24V，禁止压供电；接线区分电源正负极、信号输出线，接反无输出甚至损坏传感器。 3、避免压力冲击、瞬间压，冲击会造成零点漂移。 4、介质避免杂质颗粒，前端建议加装过滤器，防止颗粒损伤传感膜片。 5、线缆避免拉扯碾压，线缆破损会造成信号异常。 6、定期做零点校验，保障测量精度；不可用于强腐蚀气体液体。

应用场景

工业自动化设备、流体控制设备、各类检测仪器；气体、非腐蚀性液体压力监测，设备原装替换、设备备件储备。
