起源背景

NITTO KOHKI 日东工器源自日本，全球快速接头、流体设备制造厂商。TSP‑CUPLA 系列为无阀直通型中压快速接头，内部无隔断阀芯，主打大流量、低压损，适配冷却水、液压油、高粘度润滑介质，广泛应用于模具冷却、液压回路、调温设备、流体输送系统，在注塑、压铸、机床行业大量使用。4TSF BSBM SG，物料编码 CA90267‑1，为该系列 4 号规格外螺纹母套筒。

详细性能参数

完整型号：4TSF BSBM SG，原厂物料编码 CA90267‑1

• 产品形式：母套筒（插座），无阀直通结构

• 螺纹规格：R1/2 外锥管螺纹

• 公称尺寸：4 号规格

• 主体材质：BSBM 黄铜

• 密封件：SG=NBR 丁腈橡胶

• *工作压力：5MPa

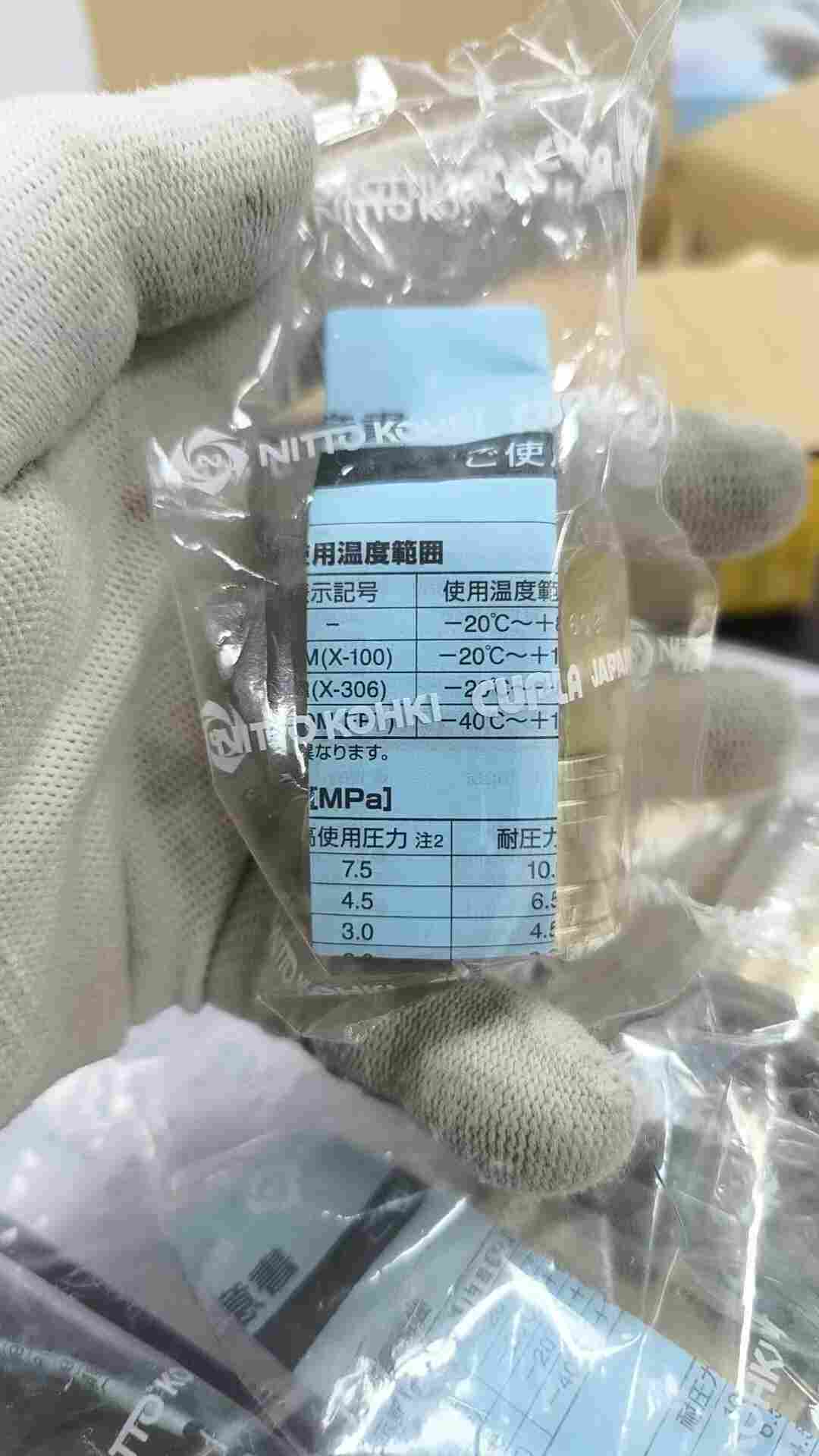

• 适用温度范围：‑20℃~+80℃

• 适配流体：压缩空气、冷却水、液压油、润滑脂等中粘度介质

• 对接配对：适配 TSP 系列 4 号公头插塞

• 连接方式：一键快插，钢珠锁紧，按压套筒即可分离

• 本体重量：约 220g

型号解析：4TSF：4 代表规格 4 号；TSF 代表外螺纹安装母套筒；BSBM = 黄铜本体；SG=NBR 丁腈橡胶密封；CA90267‑1 为原厂物料编码，用于报关、溯源、原厂质保核对。无阀直通，接头拆装时管路介质会流出，不可防泄漏。

工作原理

无阀芯直通流道，公头插入母套筒，钢珠锁紧机构完成机械锁止，流体全程直通通过，几乎无节流阻碍；按压外套筒，钢珠释放，即可快速拔开分离接头；依靠 O 形圈实现径向密封；因为无内置截止阀，接头拆开时管路介质会流出，适合允许少量介质外泄的冷却循环、大流量液压供油回路。

行业优势

1、无阀全通径设计，流道无阻碍，压力损失极低，流量相比带阀接头提升 40% 以上，适合大流量冷却水、高粘度油脂输送。 2、黄铜本体 + NBR 丁腈橡胶密封，耐水、耐普通液压油，高，适配模具水冷、液压循环工况。 3、一键快插拆装，钢珠多点锁紧，设备振动工况不易松脱，无需工具即可快速拆装管路。 4、TSP 系列标准化，公母头互换通用，备件选型简单。 5、结构通透不易堵塞，适合含少量杂质的冷却水路，降低管路堵死故障风险。

同系列选型对比

‑ 4TSF‑BSBM‑SG CA90267‑1：本款，黄铜 NBR 密封，R1/2 外螺纹母套筒，通用水冷液压； ‑ 4TSF‑SUS‑FKM：不锈钢本体氟橡胶密封，耐化学腐蚀，用于腐蚀性流体； ‑ 4TPM‑BSBM‑SG：对应配套公头插塞；

选型提示：该型号无截止阀，断开接头介质会流出；需要断开自封防泄漏，请选用 SP 系列带阀接头；介质温度过 80℃建议更换 FKM 氟橡胶密封版本。

安装维护要点

1、螺纹安装使用密封胶带，拧紧力度适中，不可暴力拧裂黄铜螺纹。 2、配对接头必须选用 TSP 系列 4 号规格，禁止与其他系列混用，否则会造成锁止失效、泄漏。 3、定期清理套筒内部、钢珠位置水垢、油泥杂质，杂质堆积会造成插拔卡顿、密封渗漏。 4、NBR 密封不要接触强溶剂、浓化学药液；高温工况及时更换氟橡胶版本。 5、禁止过 5MPa *工作压力，避免压损坏接头。 6、O 型圈属于易损件，出现渗水渗油优先更换密封件。

应用场景

注塑模具冷却水路、压铸模具调温回路、液压供油管路、模温机、冷却循环设备、大型工装流体管路，大流量水、液压油、润滑脂快速管路连接。
