特点

多通道输入

*36通道（模拟输入时）、*144通道（逻辑输入时）
“4通道电压模块”是一个单个单元即可输入4通道信号的模块。主机可安装9个此类模块，从而实现36通道的多通道记录。
“16通道逻辑模块”是一个单个单元即可输入16通道逻辑信号的模块。主机可安装9个此类模块，从而实现144通道的逻辑记录。

高速采样

可实现高精度测量 20MS/s 18通道 5秒
“2ch高速电压模块”是该系列中性能**的高速采样模块。其采样速率为20MS/s，输入电压范围为±500V，分辨率为14位。
主机可安装9个模块，因此能够实现18通道的高速存储记录。

长时间录制

内存容量4GB（使用18通道时，20MS/s，5秒）、SSD容量256GB（使用36通道时，1MS/s，59分钟）
标配大容量存储介质，可适应多种记录速度、通道数及数据量。能够准确记录并捕捉所要记录信号的细微变化。

高速·高精度记录

送纸速度 *快100毫米/秒，即使记录纸用完也可备份至SSD
虽为高速（100毫米/秒），仍可实现高精度的波形记录。
即使记录纸用完，由于已将记录数据备份至SSD，仍可事后打印输出。

丰富的记录方式

“内存”、“SSD”和“记录纸”均可同时进行数据测量
数据的记录介质包括“内存”、“SSD”和“打印机”。这三种记录介质可同时进行数据记录。此外，作为简易测量，还可选择仅将数据记录在记录纸上的“笔录模式”。可根据测量目的自由选择。

存储器记录（记录后保存至SSD）
此模式可将数据以高速（*20MS/s）记录至设备内置存储器（4GB）。此外，凭借丰富的触发功能，可在多种条件下进行测量。
先将测量数据记录至存储器，随后自动保存至SSD。
采样速率：20MS/s～10S/min（因输入模块而异）
存储容量：4GB（每通道2G点）
存储器分割：1～200段
记录长度：2,000～2G点（1-2-5步）

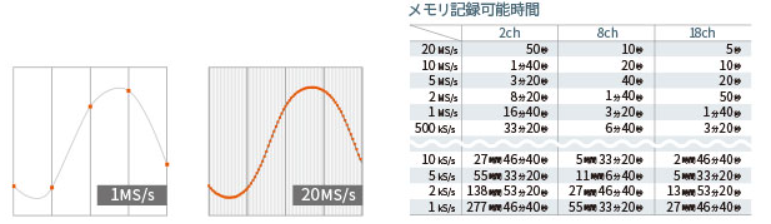

• 可记录时间

•


SSD记录
可在本机内置SSD上进行长时间的数据记录。在36通道时，*可实现1MS/s的高速记录。
由于以数字数据形式保存，因此可在记录后进行数据分析及长期的数据管理。
将测量数据直接保存至SSD。
采样速率：1MS/s～10S/s（因输入模块而异）
　SSD容量：256GB
*记录时间：100天
数据格式：普通数据、峰值数据

• 可记录时间（※1）

•

  ※1 当数据格式选择为峰值数据时，时间分辨率将变为上述时间的1/2。
  ※2 当数据格式选择为峰值数据时，无法使用采样率1MS/s。

• 窗口记录
  可将环形缓冲区空间（*2G点/通道）为窗口记录时间，从而实现无限制连续录制。在无法预知异常何时发生的情况下，若仅设定固定录制时长进行测量，可能会遗漏异常数据。通过将录制区域设置为环形模式，可确保始终保存*数据。

•


SSD记录可选：普通数据 峰值数据
欧姆尼艾斯作为数字式记录仪，会将所有输入信号进行AD转换后予以记录。由于AD转换速度与输入信号的频率成分之间存在关系，有时可能导致数据无法正确记录。

• 普通数据
  系统按照设定的采样速率对数据进行记录（■点）。当信号变化速率过采样速率时，可能会导致无法记录数据中的异常点（峰值）。内存记录即采用此种方式。

•


• 峰值数据
  以各输入模块的*快速度进行AD转换采样（■点、■点、□点），并记录采样速度区间内的*值（■点）与*小值（■点）这两组数据。这种方式能够在不损失数据异常点（峰值）的前提下实现数据量的压缩。打印机记录即采用此方式。

•


打印机记录
以高速（*100毫米/秒）将测量数据直接打印在记录纸上。由于打印机记录是将数据以数字形式保存至SSD，因此即使记录纸中途用完，也可在事后进行打印输出。
笔录记录
笔录记录仅在记录纸上进行记录，不保存测量数据。记录过程中可对输入模块及送纸速度进行设置。
此外，内存记录、SSD记录与打印机记录不能同时运行。

• 记录规格
  记录信号数：48通道
  送纸速度：100毫米/秒（1千采样/秒）～1毫米/分钟（10次/分钟）
  记录分辨率：20～80点/毫米（时间轴）
  8点/毫米（幅值轴）

输入模块

提供9种用于输入各种现象的输入模块
主机*多可安装9个模块

*的可视性和操作性

继承12.1英寸液晶显示屏与触摸面板，实现了*的可视性和操作性
通过显示屏与触摸面板，可实现动态波形绘制，并以类似智能手机的操作方式轻松地对所需波形进行放大、缩小及滚动查看。

向后滚动

无需结束测量即可回放正在测量中的数据
在记录过程中按下【PAUSE】键，即可在继续记录的同时播放已记录的数据。

多彩的显示器

在测量过程中可进行Y-T波形显示、X-Y显示及FFT分析
可对输入信号或记录数据进行Y-T波形显示、X-Y显示及FFT分析。

• Y-T波形显示
  将测量通道分为3个屏幕分别显示。
  在纵向20格、横向20格的屏幕上*多可监测48路信号。图表可在1个屏幕上以1至18分割的方式显示。

•


• 在Y-T波形中设置信号的显示宽度与显示位置
  您可以在图表上的任意位置以任意宽度绘制信号。例如，可以轻松地以1div的宽度绘制100V的信号。

  显示宽度：可按任意宽度显示各通道的信号。以显示图表的宽度为*时，将所需显示的通道宽度以百分比形式进行设置。
  显示位置：可将各通道的信号显示在任意位置。以显示图表的宽度为*时，将所需显示的通道位置以百分比形式进行设置。
  缩放设置：针对各通道的显示宽度，以输入值或物理换算值设定显示的上限值/下限值。

• X-Y显示
  可X轴4通道、Y轴4通道，绘制X-Y曲线图。支持以单一大图表显示，也可分屏分别显示各条X-Y曲线。还可进行笔尖上下移动、网格的开关等操作。

•


• FFT分析
  可对任意两路信号进行FFT分析。针对分析结果，支持显示极大值或*值的前10个点，并可通过光标读取各分析结果的数值。（FFT分析仅适用于存储在SSD中的原始数据。）

•


选择记录模式

我们已准备了9种测量模式作为“记录模式”。“记录模式”可选择手动操作启动测量、触发信号启动测量、按时间重复测量等。选择“记录模式”后，与该测量相关的设置项将自动展开，便于您轻松完成配置。

Web服务器、FTP服务器

可通过Web浏览器（操作用PC）对RA3100进行远程操作。Web浏览器上会显示与RA3100主机相同的画面及操作面板上的虚拟按键（如START键等），从而实现参数设置以及记录的开始与停止。此外，还可将RA3100中保存的数据传输至PC。
