可变面积流量计

一种全金属结构的浮子流量计

一种指示器类型：M9

电信号输出：4-20mA

四种测量部件材质：不锈钢，哈氏合金，钛材，PTFE

简述

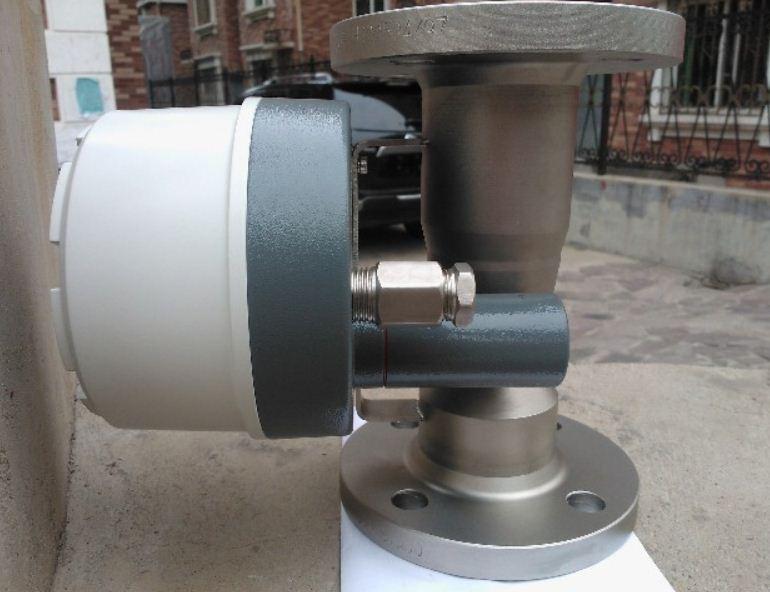

H系列流量计是适于测量液体、气体的全金属结构金属管浮子流量计。

相对应测量介质的某量，磁性浮子在测量管中对应一个浮子位置，这个浮子位置通过指示器中的磁钢耦合给指针，由刻度盘和指针读出相应的流量值。浮子流量计适用于垂直管道，介质低进上出的工艺流程。

坚固结构设计的H系列金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质条件的流量测量过程中。

特点

测量部分

·坚固的全金属结构设计型浮子流量计。

·采用独立、modular概念设计的测量管及指示器，更便于库存，维修和配件的更换。

·可选择不锈钢哈氏合金、钛材。PTFE材质测量系统。

·结构便于使用X射线进行焊缝的安全检查，低压力损失设计。

·短行程、小型结构设计，仪表高250mm。

·磁铁耦合结构设计确保数据传输信号更加稳定。

·保温或伴热夹套。

·设计H系列流量计运行更加安全稳定可靠。

·更适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和抗震性。

H系列流量计

M9指示器功能和特点：

·在指示器中采用一块耦合磁钢完成流量指示、电信号转换和为控制流量波动而设计的阻尼

  功能，使仪表运行更加稳定、可靠。

·采用模块式组合设计，可在现场快速的给仪表增加电信号输出、上下限开关、流量累计功

  能各功能单元板为插装结构，具有更换部件简单、方便、定位准确的特点。解决了老型产

  品由于各环节的人为因素而产生的故障以及至使仪表更换部件后精度降低的缺陷，使仪表

  的可靠性得到很大提高。

·可在就地流量指示型仪表内选择安装：

  带有6位LED显示的流量累计单元板。

  带有上限、下限报警开关的单元板（本安型）
