CH6系列数显仪CH6/A CH6/B CH6/C CH6/D CH6/E

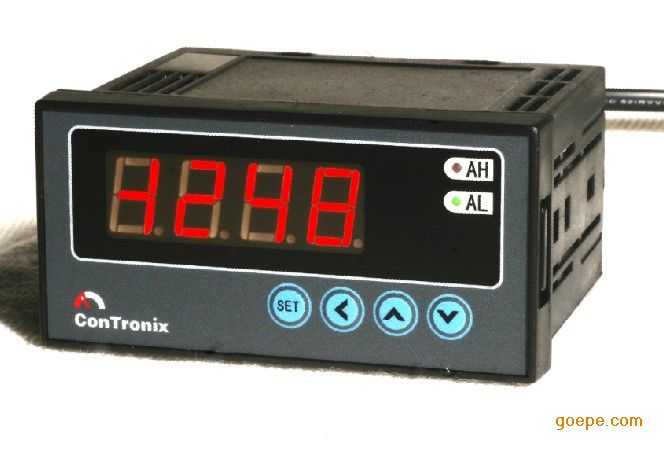

CH6数字显示仪表contronix



CH6数字显示仪表说明:

①CH6数字显示仪表误差小于0.5%F.S，并具备调校、数字滤波功能



②CH6数字显示仪表输入信号类型：输入，通过设定选择；适用于电压、电流、热电阻、热电偶温度信号



③CH6数字显示仪表外形尺寸：160×80（横/竖），96×96，

96×48（横/竖），72×72，48×48

④CH6数字显示仪表工作电源：220VAC±10%，功耗小于7VA

（CH6/C型尺寸可定做24VDC工作电源）

CH6数字显示仪表基本配置

单显示、2点报警，外供24V。 可选配变送输出功能。



CH6数字显示仪表标识 contronix数字显示仪表

contronix数字显示仪表

CH6数字显示仪表型号规格

型号 外形尺寸说明:

CH6/A-HRTB1 160（W)×80(H)×125(L) 横

CH6/A-SRTB1 80（W)×160(H)×125(L) 竖

CH6/B-FRTB1 96（W)×96(H)×76(L) 方

CH6/C-HRTB1 96（W)×48(H)×82(L) 横

CH6/C-SRTB1 48（W)×96(H)×125(L) 竖

CH6/D-FRTB1 72（W)×72(H)×75(L) 方

CH6/E-FRTB1 48（W)×48(H)×108(L) 方

技术规格

（1）电源：85V AC～265V AC，100VDC～380VDC，功耗小于6W；10VDC～36VDC，功耗小于6W；

注：直流供电电源应留有一定功率余量，请按每台24VDC/0.5A， 12VDC/2A配置电源。并注意电源线长度和线径。

（2）工作环境：0℃～50℃，湿度低于90%R.H，不结露。

（3）显示范围：-1999～9999，小数点位置可设定

（4）输入信号类型：输入，可通过参数设定选择

注：0～10VDC输入订货时注明或用户自行更改，拆开仪表机壳，将仪表主板（输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可



。此时仪表只能输入电压、电流信号。

（5）基本误差：小于0.5%F.S

（6）测量控制周期：0.2秒

（7）报警输出：2点继电器输出，触点容量220V AC，3A

（8）变送输出

光电隔离，输出分辨力1/3000，误差小于±0.2% F.S

直流电流或直流电压输出需订货时注明，负载能力大于600Ω。

直流电流输出时，可通过设定选择4mA～20mA，0mA～10mA，0mA～20mA；直流电压输出时，可通过设定选择1V～5V，0V～5V。

0V～10V变送输出，需订货时注明

变送输出为选装功能，需在订货时注明，否则仪表不具有此功能。

外供12V同时具有A1或A2型号变送输出功能时，变送输出负载能力为450Ω

（9）外供电源

用于给变送器供电，输出值与标称值的误差小于±5%

其它规格，需订货时注明

仪表的外供电源只能用于与仪表配接的传感器或变送器配套。

CH6/B-H(S)RTB1温控仪 CH6/C-HRTB1 CH6/C-H{S}RTB1温控仪



常用型号：

CH6/A-HRTA0B1V0 CH6/A-HRTA1B1V0 CH6/A-HRTA1GB1V0 CH6/A-HRTA2B1V0 CH6/A-HRTA2GB1V0



CH6/A-HRTA0B2V0 CH6/A-HRTA1B2V0 CH6/A-HRTA1GB2V0 CH6/A-HRTA2B2V0 CH6/A-HRTA2GB2V0



CH6/A-HRTA0B2V1 CH6/A-HRTA1B2V1 CH6/A-HRTA1GB2V1 CH6/A-HRTA2B2V1 CH6/A-HRTA2GB2V1



CH6/A-SRTA0B1V0 CH6/A-SRTA1B1V0 CH6/A-SRTA1GB1V0 CH6/A-SRTA2B1V0 CH6/A-SRTA2GB1V0



CH6/A-SRTA0B2V0 CH6/A-SRTA1B2V0 CH6/A-SRTA1GB2V0 CH6/A-SRTA2B2V0 CH6/A-SRTA2GB2V0



CH6/A-SRTA0B2V1 CH6/A-SRTA1B2V1 CH6/A-SRTA1GB2V1 CH6/A-SRTA2B2V1 CH6/A-SRTA2GB2V1



CH6/A-HTA0B1V0 CH6/A-HTA1B1V0 CH6/A-HTA1GB1V0 CH6/A-HTA2B1V0 CH6/A-HTA2GB1V0



CH6/A-HTA0B2V0 CH6/A-HTA1B2V0 CH6/A-HTA1GB2V0 CH6/A-HTA2B2V0 CH6/A-HTA2GB2V0



CH6/A-HTA0B2V1 CH6/A-HTA1B2V1 CH6/A-HTA1GB2V1 CH6/A-HTA2B2V1 CH6/A-HTA2GB2V1



CH6/A-STA0B1V0 CH6/A-STA1B1V0 CH6/A-STA1GB1V0 CH6/A-STA2B1V0 CH6/A-STA2GB1V0



CH6/A-STA0B2V0 CH6/A-STA1B2V0 CH6/A-STA1GB2V0 CH6/A-STA2B2V0 CH6/A-STA2GB2V0



CH6/A-STA0B2V1 CH6/A-STA1B2V1 CH6/A-STA1GB2V1 CH6/A-STA2B2V1 CH6/A-STA2GB2V1



CH6/B-SRTA0B1V0 CH6/B-SRTA1B1V0 CH6/B-SRTA1GB1V0 CH6/B-SRTA2B1V0 CH6/B-SRTA2GB1V0



CH6/B-SRTA0B2V0 CH6/B-SRTA1B2V0 CH6/B-SRTA1GB2V0 CH6/B-SRTA2B2V0 CH6/B-SRTA2GB2V0



#<-->
